Реферат



Изобретение относится к очистке текстильных изделий, в частности к очистке в ультразвуковой стиральной машине, и позволяет повысить эффективность обработки. Для реверсивного перемещения текстильных изделий по объему бака используют кинетическую энергию струй гидродинамической подушки, что совместно с воздействием ультразвукового поля расширяет кавитационную зону и улучшает условия удаления и отвода загрязнений от изделий 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1656027 А1 (I9) (!!) (sr)s 0 06 F 19/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

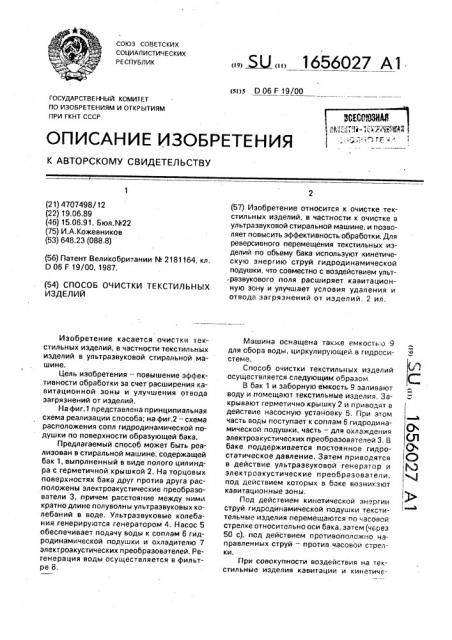

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4707498/12 (22) 19.06.89 (46) 15,06.91. Бюл, М22 (75) И.А.Кожевников (53) 648.23 (088,8) (л е оь, jM ,> (56) Патент Великобритании hh 2181164, кл, D 06 F 19/00, 1987, (54) СПОСОБ ОЧИСТКИ ТЕКСТИЛЬНЫХ

ИЗДЕЛИЙ

Изобретение касается очистки текстильных изделий, в частности текстильных иэделий в ультразвуковой стиральной машине, Цель изобретения — повышение эффективности обработки за счет расширения кавитационной зоны и улучшения отвода загрязнений от изделий.

На фиг,1 представлена принципиальная схема реализации способа; на фиг.2 — схема расположения сопл гидродинамической подушки по поверхности образующей бака.

Предлагаемый способ может быть реализован в стиральной машине, содержащей бак 1, выпрлненный в виде полого цилиндра с герметичной крышкой 2. На торцовых поверхностях бака друг против друга расположены электроакустические преобразователи 3, причем расстояние между ними кратно длине полуволны ультразвуковых колебаний в воде. Ультразвуковые колебания генерируются генератором 4. Насос 5 обеспечивает подачу воды к соплам 6 гидродинамической подушки и охладителю 7 электроакустических преобразователей. Регенерация воды осуществляется в фильтре 8. (57) Изобретение относится к очистке текстильных иэделий, в частности к очистке в ультразвуковой стиральной машине, и позволяет повысить эффективность обработки. Для реверсивного перемещения текстильных изделий по объему бака используют кинетическую энергию струй гидродинамической подушки, что совместно с воздействием ульт. развукового поля расширяет ка вита ционную зону и улучшает условия удаления и отвода загрязнений от изделий. 2 ил.

Машина оснащена также емкостью 9 для сбора воды, циркулирующей в гидросистеме.

Способ очистки текстильных изделий осуществляется следующим образом.

В бак 1 и заборную емкость 9 заливают воду и помещают текстильные изделия. 3акрывают герметично крышку 2 и приводят в действие насосную установку 5. При этом часть воды поступает к соплам 5 гидродинамической подушки, часть — для охлаждения электроакустических преобразователей 3. В баке поддерживается постоянное гидростатическое давление. Затем приводятся в действие ультразвуковой генератор и электроакустические преобразователи, под действием которых в баке возникают кавитационные зоны, Под действием кинетической энергии струй гидродинамической подушки текстительные изделия перемещаются по часовой стрелке относительно оси бака, затем (через

50 с), под действием противоположно направленных струй — против часовой стрелки.

При совокупности воздействия на текстильные иэделия кавитации и кинетиче3 1656027 4 ской энергии струй гидродинамической по- вание тестильных изделий в процессе очидушки образуется водно-эмульсионная сус- стки, но и интенсифицирует процесс отделепенэия, которая поступает к фильтру для ния и удаления частиц загрязнения от . регенерации воды. изделий, что повышает качество очистки.

Отфильтрованная вода сливается в 5 Ф о р м у л а и з о б р е т е н и я заборную емкость, где смешивается с Способ очистки текстильных иэделий, подогретой водой, поступающей иэ охла- путем размещения их в объеме бака с жиддительной системы электроакустических кой средой с одновременным воздействием преобразователей. Из заборной емкости на- ультразвуком, о тл и ч а ю шийся тем, что, соснойустановкой вода вновь подается вбак 10 с целью повышения эффективности обраи наохлаждение, Время обработкидлится8 — ботки за счет расширения кавитационной

12 мин h зависимости от категории и степе- зоны и улучшения условий отвода загрязнени загрязнения текстильных иэделий. ний от изделия, осуществляют реверсивное

Использование кинетической энергии перемещение иэделия по объему бака путем

I струй гидродинамической подушки не толь- 15 создания струй гидродинамической подушко позволяет исключить ручное перемеши- ки.

1656027
