Реферат



Изобретение относится к гидротехническому строительству и предназначено для регулирования рек и защиты их берегов от размыва. Берегозащитная шпора состоит из тела 1, струенаправляющего оголовка 2 и защитной его части 3, при этом угол между телом 1 и струенаправляющим оголовком 2 составляет 60-70°, а защитная часть 3 оголовка располагается параллельно оси потока . При обтекании шпоры потоком устраняется растекание его вдоль внутренней стороны струенаправляющего оголовка 2. При этом устраняется образование зоны завихрения и не создается условие для местного размыва в верхнем бьефе шпоры. Вдоль защитной части оголовка образуется водная подушка, которая предохраняет ее от интенсивного воздействия набегающего потока и отодвигает местные размывы от шпоры. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s E 02 В 3/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4663501/15 (22) 27.12.88 (46) 15.06.91.Бюл. hL 22 (71) Ташкентский институт инженеров ирригации и механизации сельского хозяйства (72) М.Р.Бакиев и М.P.Èêðàìîâà (53) 627.42 (088.8) (56) Авторское свидетельство СССР

N. 1231107, кл. Е 02 В 3/02, 1986. (54) БЕРЕГОЗАЩИТНАЯ ШПОРА (57) Изобретение относится к гидротехническому строительству и предназначено для регулирования рек и защиты их берегов от размыва. Берегозащитная шпора состоит из тела 1, струенаправляющего оголовка 2 и

„„Я ÄÄ 1656043 А1 защитной его части 3. при этом угол между телом 1 и струенаправляющим оголовкам 2 составляет 60 — 70, а защитная часть 3 оголовка располагается параллельно оси потока, П ри обтекании шпоры потоком устраняется растекание его вдоль внутренней стороны струенаправляющего оголовка

2. При этом устраняется образование эоны завихрения и не создается условие для местного размыва в верхнем бьефе шпоры.

Вдоль защитной части оголовка образуется

"водная подушка", которая предохраняет ее от интенсивного воздействия набегающего потока и отодвигает местные размывы от шпоры. 1 ил.

1656043

Формула изобретения

Берегозащитная шпора, установленная против течения потока и состоящая из тела шпоры и струенаправляющего оголовка, о тл ич а ю ща я с я тем,что,c целью повышения эффективности и надежности в работе, струенаправляющий оголовок выполнен в плане в виде стрелы, имеющей напорную и защитную части, при этом угол между напорной частью оголовка и телом шпоры равен 60-70, а защитная часть направлена по направлению течения потока.

Составитель Е.Ефимова

Техред М.Мор гентал Корректор А.Осауленко

Редактор M,Ïåòðîâà

Заказ 2032 Тираж 392 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Изобретение относится к гидротехническому строительству, в частности к шпорам, и предназначено для регулирования рек и защиты берегов от размыва..

Цель изобретения — повышение эффек- 5 тивности и надежности в работе.

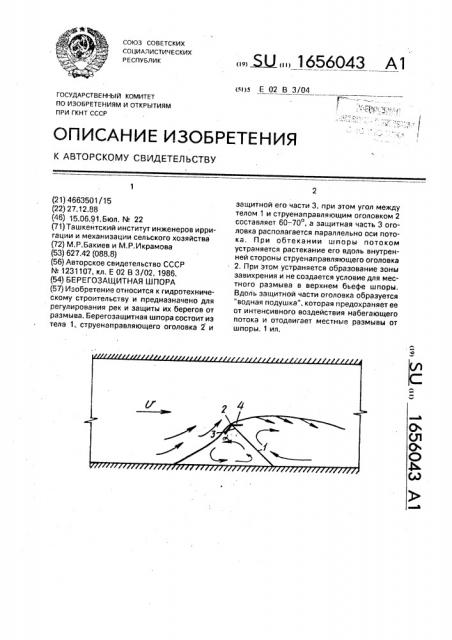

На чертеже изображена шпора, вид в плане. Берегозащитная шпора состоит иэ тела

1 шпоры и струенаправляющего оголовка 2, 10 выполненного в виде стрелы. Оголовок 2 состоит иэ напорной части 3 и защитной части 4, при этом угол между телом шпоры

1 и напорной частью 3 оголовка 2 составляет

60-70, а защитная часть 4 оголовка 2 на- 15 правлена по течению потока.

Сооружение работает следующим образом.

Течение в полосе, прилегающей к берегу после установки шпоры, направляется 20 в обратную сторону, благодаря чему пространство перед и за сооружением забрасывается наносами. При обтекании шпоры потоком устраняется растекание потока вдоль внутренней стороны струенаправля- 25 ющей части оголовка 2. При этом устраняется образование зоны завихрения и не создается условие для местного размыва в верхнем бьефе шпоры. За напорной частью

3 оголовка шпоры 1 происходит дальнейшее сжатие потока, при этом вдоль защитной части 4 оголовка, установленной по течению, образуется "водная подушка", которая предохраняет ее от интенсивного воздействия набегающего потока и отодвигает местные размывы от тела шпоры 1. Яма размыва отодвигается от головы шпоры в сторону противоположного берега и перемещается вниз по течению, кроме того, она защищает тело шпоры 1 и ее основание от подмыва со стороны нижнего бьефа, так как заносится слОем наносов, увеличивая тем самым устойчивость сооружения.
