Реферат



Изобретение относится к мелиорации. Цель изобретения - улучшение водно-воздушного режима корнеобитаемого слоя путем ускоренного отвода поверхностных вод. Осушительная система включает закрытый коллектор 1, дрены 2 и временную открытую осушительную сеть. Временная осушительная сеть выполнена в виде борозд 5 и открытого канала-собирателя 6. Открытый канал-собиратель 6 сопряжен с водоприемником 4 через очистное сооружение и смотровой колодец 3. Наличие очистного сооружения с фильтром химической очистки временной осушительной сети позволяет улучшить водно-воздушный режим корнеобитаемого слоя почвы путем ускоренного отвода поверхностных вод и повысить качество очистки этих вод. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (39) (11) «I

" Ж 7 „;kg

Щ7" f «j (f f)ppyq :Д «Р .1 - ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4682193/15 (22) 19.04.89 (46) 15,06.91. Бюл.%22 (71) Московский гидромелиоративный институт (72) В,В.Пчелкин, A,È.Óçóíÿí и Н.Д.Деева (53) 626.86(088.8) (56) Мелиорация и водное хозяйство (справочник). Осушение/Под ред. Б.С.Маслова, М,: Агропромиздат, 1985, с. 93 — 94, 189-192.

Сельскохозяйственные гидротехнические мелиорации/Под ред. Е.С.Маркова, M.:

Колос, 1981, с. 264 — 265, (54) ОСУШИТЕЛЬНАЯ СИСТЕМА (57) Изобретение относится к мелиорации.

Цель изобретения — улучшение водно-воздушного режима корнеобитаемого слоя путем ускоренного отвода поверхностных вод.

Осушительная система включает закрытый коллектор 1, дрены 2 и временную открытую осушительную сеть. Временная осушительная сеть выполнена в виде борозд 5 и, открытого канала-собирателя 6, Открытый канал-собиратель 6 сопряжен с водоприемником 4 через очистное сооружение и смотровой колодец 3. Наличие очистного сооружения с фильтром химической очистки временной осушительной сети позволяет улучшить водно-воздушный режим корнеобитаемого слоя почвы путем ускоренного отвода поверхностных вод и повысить качество очистки этих вод. 2 ил.

1656062

50 лодец.

Изобретение относится к мелиорации и может быть использовано при строительстве и эксплуатации осушительных систем.

Цель изобретения — улучшение водновоздушного режима корнеобитаемого слоя путем ускоренного отвода поверхностных вод.

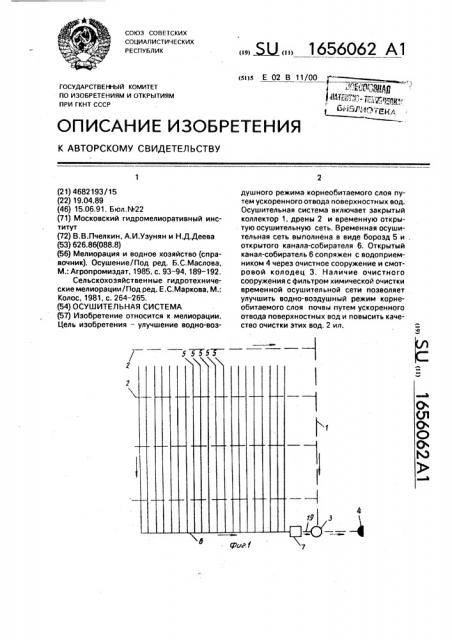

На фиг.1 показана осушительная система, вид в плане; на фиг.2 — водоприемный колодец, смотровой колодец и часть каналасобирателя, вертикальный разрез.

Осушительная система включает в себя закрытый коллектор 1, в который впадают дрены 2, а сам коллектор соединен со смотровым колодцем 3 и водоприемником 4, борозды 5, которые впадают во временный канал-собиратель 6, соединенный с очистным сооружением, а он — со смотровым колодцем 3, Очистное сооружение состоит из корпуса 7, который совмещен с камерой 8 предварительной очистки каналов, последние соединены между собой соединительной трубой 9, которая включает в себя фильтр 10 грубой очистки. Корпус 7 разделен перегородками-водосливами 11 и затворами 12 на камеры 13, 14 и 15 соответственно первичной, вторичной и третичной очистки и колодец 16, который включает в себя стакан 17 для приема наносов из камер 13-15 очистки, фильтр 18 химической очистки, водосборник 19 с соединительной трубой.

Камера 15 третьей очистки соединена с помощью трубопровода 20, содержащего фильтр 21 тонкой очистки с колодцем 16.

Подводящий напорный трубопровод 22 соединен с водораспределительными трубами 23, расположенными в пазах затворов

12, Осушительная система работает следующим образом.

Почвенно-грунтовые воды отводятся дренами 2 в коллектор 1, из которого через смотровой колодец 3 — в водоприемник 4, вода от осадков попадает в борозды 5, по ним стекает в канал-собиратель 6, из которого вода попадает в очистное сооружение, где проходит несколько стадий очистки от наносов. Сначала вода накапливается в ка5

35 мере 8 предварительной очистки, где оседают наиболее крупные частицы наносов, а накопившаяся вода, пройдя через фильтр10 грубой очистки, по соединительной трубе 9 попадает в камеру 13 первичной очистки, часть взвешенных частиц выпадает в осадок, а более чистая вода накапливается и переливается через водослив 11 в камеру 14 вторичной очистки, снова очищается от наносов и, переливаясь, попадает в камеру 15 третьей очистки, далее через фильтр 21 тонкой очистки по трубопроводу 20 очищенная от наносов вода попадает в колодец 16 и, пройдя через фильтр 18 химической очистки, сливается в водосборник 19, из которого

flo соединительной трубе попадает в cMQT ровой колодец 3.

Удаление наносов из камер 13-15 очистки осуществляется с помощью струй воды, подающихся в камеры очистки через отверстия труб 23 под напором. Вода из напорного трубопровода 22 может попадать в камеры очистки только после поднятия соответствующего затвора. Удаление наносов осуществляется последовательно сначала из камеры 15, потом из камеры 14, а затем из камеры 13, Для этого вначале поднимают затвор, разделяющий камеру 15 и колодец 16, и смывают наносы в стакан 17, далее поднимают затвор, разделяющий камеры 14 и 15, и снова смывают наносы в стакан 17. После наполнения стакана 17 его поднимат íà поверхность с помощью подъемного крана и освобождают от наносов.

Формула изобретения

Осушительная система, включающая дрены, закрытый коллектор со смотровым колодцем и водоприемник, о т л и ч а ю щ ая с я тем, что, с целью улучшения водно-воз. душного режима корнеобитаемого слоя путем ускоренного отвода поверхностных вод, система снабжена временной открытой осушительной сетью и очистным сооружением, при этом временная осушительная сеть выполнена в виде борозд и открытого канала-собирателя, сопряженного с водоприемником через очистное сооружение и смотровой ко1656062
