Реферат



Изобретение относится к строительству и стройматериалам, а именно к теплоизоляционным блокам. Цель изобретения - улучшение эксплуатационных свойств и повышение технологичности изготовления. Теплоизоляционный блок выполнен из несущего, теплоизоляционного и облицовочных элементов, объединенных соединительными стержнями, которые выполнены совместно с теплоизоляционным слоем. В несущем и лицевом элементах выполнены несквозные отверстия или пазы на их постельных поверхностях для стержней. Блок в пределах изоляционного элемента выполнен с выступами и пазами для взаимосоединения . 2 з.п.ф-лы, 14 ил.

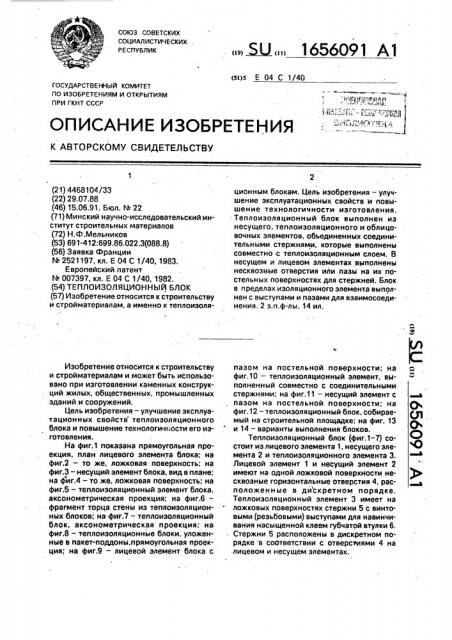

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (м)л Е 04 С 1/40

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4468104/33 (22) 29,07.88 (46) 15.06.91. Бюл. N 22 (71) Минский научно-исследовательский институт строительных материалов (72) Н.Ф.Мельников (53) 691-412:699.86.022.3(088.8) (56) Заявка Франции

М 2521197, кл, Е 04 С 1/40, 1983.

Европейский. патент

N- 007397, кл. Е 04 С 1/40, 1982. (54) ТЕПЛОИЗОЛЯЦИОННЫЙ БЛОК (57) Изобретение относится к строительству и стройматериалам, а именно к теплоизоляИзобретение относится к строительству и стройматериалам и может быть использовано при изготовлении каменных конструкций жилых, общественных, промышленных зданий и сооружений.

Цель изобретения — улучшение эксплуатационных свойств теплоизоляционного блока и повышение технологич ;ости его изготовления. .На фиг.1 показана прямоугольная проекция, план лицевого элемента блока; на фиг.2 — то же, ложковая поверхность; на фиг.3- несущий элемент блока, вид в плане; на фиг.4 — то же, ложковая поверхность; на фиг.5 — теплоизоляционный элемент блока, аксонометрическая проекция; на фиг.6— фрагмент торца стены из теплоизоляционных блоков; на фиг.7 —. теплоизоляционный блок, аксонометрическая проекция; на фиг.8 — теплоизоляционные блоки, уложенные в пакет-поддоны, прямоугольная проекция; на фиг.9 — лицевой элемент блока с И., 1656091 А1 ционным блокам. Цель изобретения — улучшение эксплуатационных свойств и повышение технологичности изготовления.

Теплоизоляционный блок выполнен иэ несущего, теплоизоляционного и облицовочных элементов, объединенных соединительными стержнями, которые выполнены совместно с теплоиэоляционным слоем. В несущем и лицевом элементах выполнены несквозные отверстия или пазы на их постельных поверхностях для стержней. Блок в пределах изоляционного элемента выполнен с выступами и пазами для взаимосоединения. 2 з.п.ф-лы, 14 ил. пазом на постельной поверхности; на фиг,10 — теплоизоляционный элемент, выполненный совместно с соединительными стержнями; на фиг.11 — несущий элемент с пазом на постельной поверхности; на фиг.12 — теплоизоляционный блок, собираемый на строительной площадке; на фиг. 13 и 14 — варианты выполнения блоков.

Теплоизоляционный блок (фиг, t-7) состоит из лицевого элемента 1, несущего элемента 2 и теплоизоляционного элемента 3.

Лицевой элемент 1 и несущий элемент 2 имеют на одной ложковой поверхности несквоэные горизонтальные отверстия 4, расположенные в дискретном порядке.

Теплоизоляционный элемент 3 имеет на ложковых поверхностях стержни 5 с винтовыми (резьбовыми) выступами для навинчивания насыщенной клеем губчатой втулки 6.

Стержни 5 расположены в дискретном порядке в соответствии с отверстиями 4 на лицевом и несущем элементах.

1656091

На верхней постельной поверхности теплоизоляционного элемента имеется выступ 7, а на нижней — паз 8. При укладке блоков в кладке выступ 7 перекрывает горизонтальный шов 9 раствора. При этом при стыковке с пазом 8 образуется воздушная прослойка 10, обеспечивающая повышение теплоизоляции.

При затвердении клеящего вещества, связывающего стержни 5 теплоизоляционного элемента 3 с элементами 1 и 2, блоки укладываются штабелями или. в пакет-поддонах для отправки на строительную площадку. При этом выступы 7 теплоизоляционного элемента совмещаются с пазами 8, В результате верхние блоки опираются на нижние всей поверхностью.

Штабели из таких блоков имеют достаточную устойчивость, а при перевозке в пакетподдонах потери на разрушение блоков минимальные.

Устройство блоков(фиг.9 — 12) позволяет использовать их в разобранном виде, т.е, изготавливать кладку при наличии несвязанных элементов 1 — 3. Эффективность здесь достигается тем, что теплоизоляционные блоки собираются непосредственно при изготовлении кладки. При этом отпадает необходимость в выступах и пазах.

Вместо отверстий 4 на ложковой поверхности элементов 1 и 2 выполняются пазы

11 на верхней постельной поверхности.

Во время расстилания раствора 12 на постельной поверхности элементов 1 и 2 заполняются пазы 11, обеспечивая замоноличивание стержней 5. Увеличение количества стержней с 2 до 3 повышает прочность блока.

При раздельной подаче элементов блока на строительную площадку появляется возможность увеличить продольные размеры лицевого и несущего элементов с одновременным увеличением их толщины, Вместе с тем изготовление блока с пазами

11 на верхней постельной поверхности элементов 1 и 2 с применением строительного раствора для замоноличивания стержней 5 в пазах 11 также возможно до изготовления кладки. При этом целесообразно пазы 11 выполнять в форме ласточкина хвоста, а концы стержней 5 — утолщенными для возможности анкеровки. Все это увеличивает

5 прочность блока.

Если теплоизоляционный элемент имеет относительно малую плотность, он может быть изготовлен для нескольких пар несущих и лицевых элементов.

10 Выступы.и пазы для обратной связи теплоизоляционных элементов блоков могут быть выполнены и в горизонтальной плоскости (фиг.13 и 14).

Материалом лицевого элемента может

15 служить природный камень, лицевые кирпичи (глиняный, силикатный и др,), бетон и др; материалом несущего элемента — силикатный кирпич (блок); керамический кирпич (блок), бетон и т.п„материалом теплоизоля20 ционного элемента — перлитовые плиты, пенопластовые плиты и т,п.

Стержни 5 могут быть изготовлены из более прочного материала, чем теплоизоляционный элемент. Они изготовляются вме25 сте с ним путем -литья, формования, прессования и т.п, Формула изобретения

1. Теплоизоляционный блок, содержащий несущий, выступающий теплоизоляци30 онный и облицовочный элементы.и пластмассовые соединительные стержни, отличающийся тем, что, с целью улучшения эксплуатационных свойств и повышения технологичности изготовления, 35 теплоизоляционный элемент выполнен совместно с соединительными стержнями, а в

Ф лицевом и несущем элементах образованы несквозные отверстия на ложковых поверхностях или пазы на постельных поверхно40 стях под соединительные стержни.

2. Блок поп.1, отличающийся тем, что пазы на постельных поверхностях несущего и облицовочного элементов имеют форму ласточкина хвоста, 4 3, Блок по пп,1 и 2, о т л и ч а ю щ и йс я тем, что он в пределах изоляционного элемента выполнен с выступами и пазами для взаимосвязи.

1656091. 1656091

1656091

7 8

Pgg 14
