Способ управления деформированием подрабатываемого массива

Способ управления деформированием подрабатываемого массива

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и м.б. использовано для защиты различных поверхностных сооружений на подрабатываемых территориях. Цель изобретения - снижение трудозатрат по управлению деформированием подрабатываемого массива . За охраняемым сооружением выполняют щель (Щ), которую заполняют податливым материалом. Выполняют Щ на глубину заложения фундаментов сооружения и на расстоянии от него, равном половине глубины заложения фундаментов. Путем бурения рассредоточенных скважин вокруг Щ образуют ослабленную зону. Глубину скважин определяют из соотношения h { ln(Ai + /л р) - 1п ЈД р I I) где AI и р - расчетные коэффициенты деформаций и кривизны массива; Јд - допустимые горизонтальные деформации массива; I - расстояние между Щ и ослабленной зоной. Скважины м.б. пробурены с расстоянием между центрами, равным 2-2,3 или 7-10 диаметрам скважин. 2 з.п.ф-лы, 3 ил. И

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. (5!)5 Е 21

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

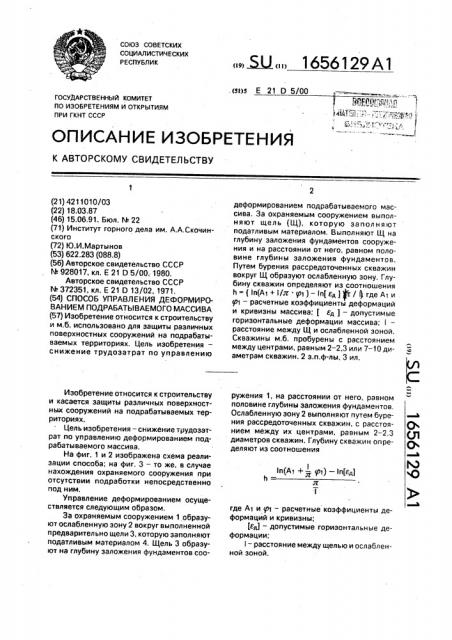

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

In(A> + — р1) — 1п(яд)

h— (21) 4211010/03 (22) 18.03,87 (46) 15.06.91. Бюл, М 22 (71) Институт горного дела им. А,А.Скочинского (72) Ю.И.Мартынов (53) 622.283 (088.8) (56) Авторское свидетельство СССР

М 928017, кл. Е 21 0 5/00, 1980.

Авторское свидетельство СССР

)ч . 372351, кл. Е 21 0 13/02, 1971. (54) СПОСОБ УПРАВЛЕНИЯ ДЕФОРМИРОВАНИЕМ ПОДРАБАТЪ|ВАЕМОГО МАССИВА (57) Изобретение относится к строительству и м.б, использовано для защиты различных поверхностных сооружений на подрабатываемых территориях. Цель изобретения— снижение трудозатрат по управлению

Изобретение относится к строительству и касается защиты различных поверхностных сооружений на подрабатываемых территориях.

Цель изобретения — снижение трудозатрат по управлению деформированием подрабатываемого массива.

На фиг. 1 и 2 изображена схема реализации способа; на фиг. 3 — то же. в случае нахождения охраняемого сооружения при отсутствии подработки непосредственно под ним, Управление деформированием осуществляется следующим образом.

За охраняемым сооружением 1 образуют ослабленную зону 2 вокруг выполненной предварительно щели 3, которую заполняют податливым материалом 4. Щель 3 образуют на глубину заложения фундаментов соо Ы 1656129 А1 деформированием подрабатываемого массива. За охраняемым сооружением выполняют щель (Щ), которую заполняют податливым материалом, Выполняют Щ на глубину заложения фундаментов сооружения и на расстоянии от него, равном половине глубины заложения фундаментов.

Путем бурения рассредоточенных скважин вокруг Щ образуют ослабленную зону. Глубину скважин определяют из соотношения

h={ In{A>+1/гг ф ) — In(ед)Гг/ I) где А1 и

rp> — расчетные коэффициенты деформаций и кривизны массива; (ад ) — допустимые горизонтальные деформации массива; i— расстояние между Щ и ослабленной зоной.

Скважины м.б. пробурены с расстоянием между центрами, равным 2 — 2,3 или 7-10 диаметрам скважин. 2 э.п.ф-лы, 3 ил. ружения 1, на расстоянии от него, равном половине глубины заложения фундаментов.

Ослабленную зону 2 выполняют путем бурения рассредоточенных скважин, с расстоянием между их центрами, равным 2-2,3 диаметров скважин. Глубину скважин определяют из соотношения где А1 и ф1 — расчетные коэффициенты деформаций и кривизны; (ед) — допустимые горизонтальные деформации;

l — расстояние между щелью и ослабленной зоной.

1656129

О О О О О О ОО

О

О

0 О 0 О 0 О О

Скважины могут быть пробурены с расстоянием между центрами, равным 7-1О их диаметров при разрушении межскважинных перемычек с глубины щели 3.

Для зданий и сооружений, размещенных в краевой части мульды сдвижения, когда горные работы не ведут непосредственно под сооружением, щель 3 и ослабленную зону 2 образуют в пределах мульды сдвижения пород со стороны подработки до поверхности 5 их сдвижения.

Формула изобретения

1. Способ управления деформированием подрабатываемого массива, включающий выполнение эа охраняемым сооружением щели и заполнение ее податливым материалом, отл ича ю щи йся тем, что, с целью снижения трудозатрат, щель выполняют на глубину заложения фундаментов сооружения и на расстоянии от него, равном половине глубины заложения фундаментов, а вокруг щели образуют ослабленную зону путем бурения рассредоточенных скважин, при этом глубину h скважин определяют из соотношения

1() где А и <р — расчетные коэффициенты деформаций и кривизны массива; (д} — допустимые горизонтальные деформации массива;

l — расстояние между щелью и ослаблен15 ной зоной.

2. Способ по и. 1, отличающийся тем, что скважины бурят с расстоянием между центрами, равным 2-2,3 их диаметров.

3. Способ пои. 1, о тл и ч а ю щи и с я

20 тем. что скважины бурят с расстоянием между центрами, равным 7-10 их диаметров, и производят разрушение межскважинных перемычек с глубины щели.
