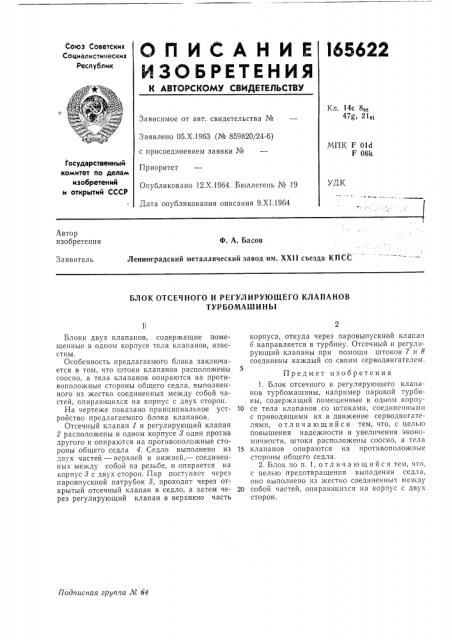

О П И С А Н И Е 165622

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 14с 8,, 47@, 21о

Зависимое от авт. свидетельства №

Заявлено 05.Х.1963 (№ 859820/24-6) с присоединением заявки №

Приоритет

Опубликовано 12,Х.1964. Бюллетень № 19

Дата опубликования описания 9.XI.1964

МПК F 016

F 06k

Государственный комитет по делам изобретений и открытий СССР

УДК

Автор изобретения

Ф. А. Басов

Ленинградский металлический завод им. XXI I съезда КПСС

Заявитель

БЛОК ОТСЕЧНОГО И РЕГУЛИРУЮЩЕГО КЛАПАНОВ

ТУРБОМАШИНЫ

Подписная группа .Ч 64

Блоки двух клапанов, содержащие помещенные в одном корпусе тела клапанов, известны.

Особенность предлагаемого блока заключается в том, что штоки клапанов расположены соосно, а тела клапанов опираются на противополо>кные стороны общего седла, выполненного из жестко соединенных между собой частей, опирающихся на корпус с двух сторон.

На чертеже показано принципиальное устройство предлагаемого блока клапанов.

Отсечный клапан 1 и регулирующий клапан

2 расположены в одном корпусе > один против другого и опираются на противоположные стороны общего седла 4. Седло выполнено из дгух частей — верхней и нижней,— соединенных между собой на резьбе, и опирается на корпус 8 с двух сторон. Пар поступает через паровпускной патрубок 5, проходит через открытый отсечный клапан в седло, а затем через регулирующий клапан в верхнюю часть корпуса, откуда через паровыпускной клапан

6 направляется в турбину. Отсечный и регулирующий клапаны при помощи штоков 7 и 8 соединены каждый со своим серводвигателем.

Предмет изобретения

1. Блок отсечного и регулирующего клапанов турбомашины, например паровой турбины, содержащий помещенные в одном корпу10 се тела клапанов со штоками, соединенными с приводящими их в движение серводвигателями, отличающийся тем, что, с целью повышения надежности и увеличения экономичности, штоки расположены соосно, а тела

15 клапанов опираются на противоположные стороны общего седла.

2. Блок по п. 1, отличающийся тем, что, с целью предотвращения выпадения седла, оно выполнено из жестко соединенных ме>кду

20 собой частей, опирающихся на корпус с двух сторон.
