Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 J 15/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4659927/29 (22) 07.03.89 (46) 15,06.91. Бюл. М 22 (75) В,П.Сладкевич и С.Р,Семионичев (53) 62.762(088. 8) (56) Креймер НХ. Ротационные компрессоры для холодильных установок. М; Государственное издательство торговой литературы. 1959, с.11, рис,8. (54) ТОРЦОВОЕ УПЛОТНЕНИЕ

Ы2 1656256 А1 (57) Изобретение относится к уплотнительной технике, а именно к торцовым уплотнениям, и может быть использовано для герметизации роторов пластинчатых насосов и других машин. Цель изобретения— повышение герметичности уплотнения.

Шайба 3 перекрывает пазы между рабочими пластинами, снижая перетечки из полости высокого давления в полость низкого давления. Разрезное уплотнительное кольцо 1 поджимается пружинами и по мере износа трущихся частей происходит его радиальное перемещение. 2 ил.

1656256 в полость низкого давления, зэ счет чего увеличивается эффективность роторной пластинчатой машины.

5 Формула изобретения

Составитель В. Красильников

Техред M.Ìîðãåíòàë Корректор И,Муска

Редактор А.Лежнина

Заказ 2041 Тираж 450 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к уплотнительной технике, амменно к торцовым уплотнениям, и может быть использовано для герметизации роторов плэстинчатых насосов и других машин.

Llenb изобретения — повышение герметичности уплотнения.

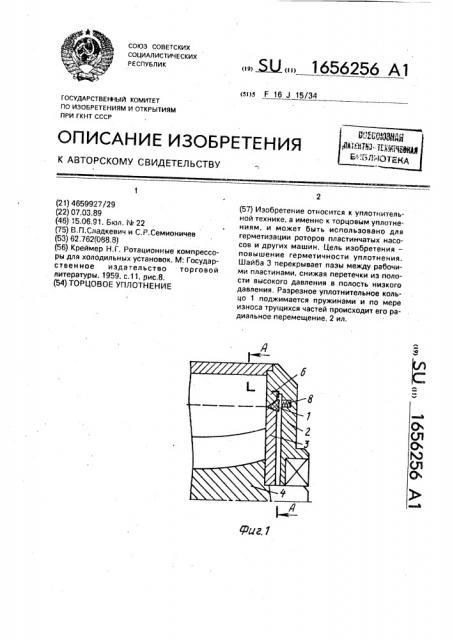

На фиг.1 изображено торцовое уплотнение ротора, продольный разрез; на фиг.2— сечение А-А на фиг.1, Торцовое уплотнение содержит уплотнительное кольцо 1, установленное в корпусе 2, шайбу 3, установленную на торце ротора 4 и закрывающую продольные полости 5 между рабочими пластинами. Уплотнительное кольцо 1 взаимодействует с контактными поверхностями бурта 6 нэ корпусе 2 и шайбы 3 и имеет разрез 7, расположенный в зоне наименьшего перепада давлений..

Уплотнение работает следующим образом.

При вращении ротора 4 контактная поверхность шайбы 3 скользит по поверхности трения уплотнительного кольца 1. По мере износа трущихся поверхностей происходит радиальное перемещение уплотни-. тельного кольца 1 под действием пружин 8.

Шайба 3, перекрывая зазор между рабочими пластинами и корпусом, снижает перетечки из полости высокого давления насоса

1. Торцовое уплотнение ротора преимущественно пластинчатого насоса, содержащее корпус, установленные в роторе

10 рабочие пластины, образующие продольные полости, подпружиненное энтифрикционное уплотнительное кольцо, о т л и ч а ющ е е с я тем, что, с целью повышения герметичности, оно снабжено шайбой, за15 крепленной на роторе и закрывающей продольные полости ротора со стороны торца, а на внутренней поверхности корпуса образован кольцевой бурт, расположенный с зазооом относительно наружной поверхности шайбы, при этом на ответных поверхностях шайбы и бурта выполнены наклонные поверхности трения, а уплотнительное кольцо выполнено разрезным и установлено в корпусе, причем поверхности трения уплотни25 тельного кольца контактируют с поверхностями трения на шайбе и бурте.

2. Уплотнение по п.1, о т л и ч а ю щ е ес я тем, что разрез уплотнительного кольца расположен в зоне йаименьшего перепада

30 между полостями высоквго и низкого давления насоса,
