Способ устранения дефектов на внутренней поверхности труб
Патент 165630
Классы МПК
Способ устранения дефектов на внутренней поверхности труб
Иллюстрации
Реферат

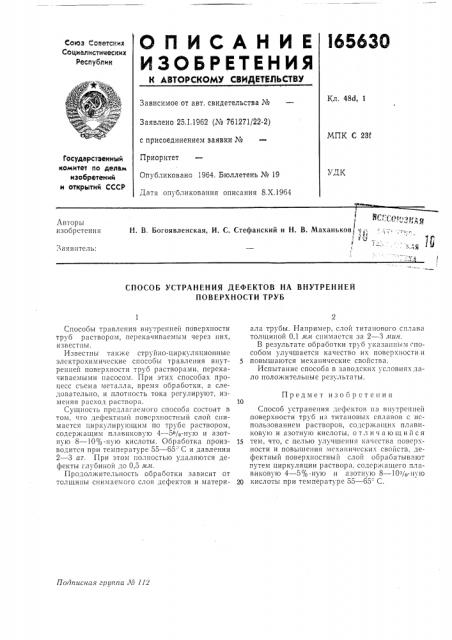

О П И С А Н И Е 165630
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Кл. 48d, 1
Зависимое от авт, свидетельства ¹
Заявлено 25,I,1962 (¹ 761271/22-2) с присоединением заявки №
Приоритет
Опубликовано 1964, Бюллетень № 19
Дата опубликования описания 8.Х.1964
МПК С 23f
Государственный комитет по делам изобретений и открытий СССР
УДК
H. В. Богоявленская, И. С. Стефанский и Н. В. Маханьков
Авторы изобретения
Заявнтель:
БАГЗ t
СПОСОБ УСТРАНЕНИЯ ДЕФЕКТОВ НА ВНУТРЕННЕЙ
ПОВЕРХНОСТИ ТРУБ
Подписная аритга Ла 112
Способы травления внутренней поверхности труб раствором, перскачиваемым через них, известны.
Известны также струйно-циркуляционные электрохим ические способы травления внутренней поверхности труб растворами, перекачиваемыми насосом. При этих способах процесс съема металла, время обработки, а следовательно, и плотность тока регулируют, изменяя расход раствора.
Сущность предлагаемого способа состоит в том, что дефектный поверхностный слой снимается циркулирующим по трубе раствором, содержащим плавнковую 4 — 5%-ную и азотную 8 — 10%-ную кислоты. Обработка производится при температуре 55 — 65 С и давлении
2 — 3 ат. При этом полностью удаляются дефекты глубиной до 0,5 мл.
Продолжительность обработки зависит от толщины снимаемого слоя дефектов и материала трубы. Например, слой титанового сплава толщиной 0,1 лtì снимается за 2 — З,иин..
В результате обработки труб указанным способом улучшается качество их поверхности и
5 повышаются механические свойства. *
Испытание способа в заводских условиях дало положительные результаты.
Предмет изобретения
1о
Способ устранения дефектов на внутренней поверхности труб из титановых сплавов с использованием растворов, содержащих плавнковую и азотную кислоты, отличающийся
15 тем, что, с целью улучшения ка tPcTB3 повсрх— ности и повышения механических свойств, дефектный поверхностный слой обрабатываю-. путем циркуляции раствора, содержащего плавиковую 4 — 5%-ную и азотную 8 — 10%-ную
20 кислоты при температуре 55 — 65= С.
