Устройство для подводного отбора донных отложений

Устройство для подводного отбора донных отложений

Иллюстрации

Показать все

Реферат



Изобретение относится к подводным средствам для отбора проб донных грунтов, преимущественно в глубоководных акваториях при пробоотборных работах. Цель изобретения - повышение эффективности геологоразведочных и пробоотборных работ путем отбора ненарушенной пробы донных отложений. Устройство включает шарнирную крышку 1, установленную на корпусе 2 с модулем плавучести 3, шарнирами 4 крышек 5 балластной емкости. Грунтозаборная емкость 16 выполнена в виде контейнера с грейдерными захватами 17 и пружинами 18. Устройство снабжено толкателями 9 с верхним 10 и нижним 11 подпятниками и пружинами 12. На опорной плите 6 установлены направляющие 7 и скобы 8. 1 з.п. ф-лы, 2 ил.

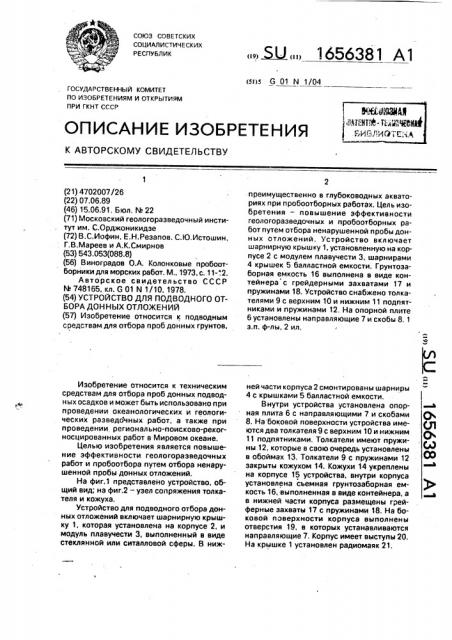

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (! 1) (s))s 6 01 N1/04

ГОСУДАРСТВЕ ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4702007/26 (22) 07.06.89 (46) 15.06.91. Бюл, М 22 (71) Московский геологоразведочный институт им. С.Орджоникидзе (72) В.С.Иофин, E,Н.Резапов, С.Ю.Истошин, Г.В.Мареев и А.К.Смирнов (53) 543.053(088.8) (56) Виноградов О.А. Колонковые пробоотборники для морских работ. M.. 1973, с. 11-".2.

Авторское свидетельство СССР

М 748165, кл. 6 01 и 1/10, 1978. (54) УСТРОЙСТВО ДЛЯ ПОДВОДНОГО ОТБОРА ДОННЫХ ОТЛОЖЕНИЙ (57) Изобретение относится к подводным средствам для отбора проб донных грунтов, Изобретение относится к техническим средствам для отбора проб донных подводных осадков и может быть использовано при проведении океанологических и геологических разведочных работ, а также при проведении регионально-поисково-рекогносцированных работ в Мировом океане.

Целью изобретения является повышение эффективности геологоразведочных работ и пробоотбора путем отбора ненарушенной пробы донных отложений.

На фиг.1 представлено устройство, общий вид; на фиг.2 — узел сопряжения толкателя и кожуха.

Устройство для подводного отбора донных отложений включает шарнирную крышку 1, которая установлена на корпусе 2, и модуль плавучести 3, выполненный в виде стеклянной или ситалловой сферы. В нижпреимущественно в глубоководных акваториях при пробоотборных работах. Цель изобретения — повышение эффективности геологоразведочных и пробоотборных работ путем отбора ненарушенной пробы донных отложений. Устройство включает шарнирную крышку 1. установленную на корпусе 2 с модулем плавучести 3, шарнирами

4 крышек 5 балластной емкости. Грунтозаборная емкость 16 выполнена в виде контейнера с грейдерными захватами 17 и пружинами 18. Устройство снабжено толкателями 9 с верхним 10 и нижним 11 подпятниками и пружинами 12. На опорной плите

6 установлены направляющие 7 и скобы 8. 1 з.п. ф-лы, 2 ил. ней части корпуса 2 смонтированы шарниры

4 с крышками 5 балластной емкости.

Внутри устройства установлена опорная плита 6 с направляющими 7 и скобами О

8. На боковой поверхности устройства име- (Л ются два толкателя 9 с верхним 10 и нижним 0

11 подпятниками. Толкатели имеют пружины 12, которые в свою очередь установлены в обоймах 13. Толкатели 9 с пружинами 12 закрыты кожухом 14. Кожухи 14 укреплены на корпусе 15 устройства, внутри корпуса установлена съемная грунтозаборная емкость 16, выполненная в виде контейнера, а а в нижней части корпуса размещены грейферные захваты 17 с пружинами 18. На боковой поверхности корпуса выполнены отверстия 19, в которых устанавливаются направляющие 7. Корпус имеет выступы 20.

На крышке 1 установлен радиомаяк 21.

1656381

Устройство работает следующим образом.

На борту плавсредства оно подготавливается к работе. Для этого внутрь корпуса

15 устанавливается емкость-контейнер 16 на выступы 20 и также монтируется плита 6 таким образом, чтобы направляющие 7 контактировали с нижними подпятниками 11 толкателя 9, а верхние подпятники 10 упирв лись в скобы 8 под действием пружины 12.

В балластную емкость засыпается балласт, например отходы металлургического производства. Крышки 5 в это время закрыты с помощью скоб 8, далее устанавливается модуль плавучести 3 и радиомаяк, Створки грейфера в это время разведены.

Устройство готово к работе. Готовое устройство опускают за борт и оно начинает погружение..

По достижении дна устройство корпусом 15 внедряется в грунт, который заходит в емкость 15. Под действием кинетической энергии балласта плита 6 движется вниз и выводит из зацепления скобы 8 и крышки 5, которые раскрываются, позволяя балласту высыпаться вниз, и одновременно толкатели 9 с помощью подпятников 11, сжимая пружину 12, воздействуют на грейферные захваты 17, которые закрываются с помощью пружины 18. Устройство приобретает положительную плавучесть и поднимается на поверхность.

Предложенное устройствопоэволяет по сравнению с известными повысить эффективность геологических пробоотборных работ за счет отбора ненарушенной пробы донных отложений, что необходимо при проведении океанологических и региональ5 ных поисковых работ в глубоководных бассейнах.

Формула изобретения

10 1, Устройство для подводного отбора донных отложений, включающее корпус, блок плавучести, установленный на корпусе, балластную емкость и рабочий орган, выполненный в виде створок грейферного

15 ковша, отличающееся тем,что,сцелью повышения эффективности геологоразведочных и пробоотборных работ путем отбора ненарушенной пробы донных отложений, устройство снабжено пружин20 ными толкателями, съемной грунтозаборной емкостью и опорной плитой с направляющими, установленными внутри корпуса, скобами и кожухом, установленными на внешней стороне корпуса, причем в

25 корпусе выполнены отверстия, в которых установлены направляющие опорной плиты, а пружинные толкатели размещены внутри кожуха с воэможностью взаимодействия со скобами и направляющими

2. Устройство по п,1, о тл и ч а ю щ еес я тем, что грейферные створки снабжены пружинами, а балластная емкость снабжена шарнирной крышкой, 35

1656381!

Фиг. 2
