Устройство для отбора проб сыпучих материалов

Устройство для отбора проб сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для просеивания сыпучих материалов для последующего отбора этих материалов и может быть использовано при изготовлении стандартных образцов состава и стандартных образцов фазового состава минерального сырья и горных пород. Цель изобретения - повышение качества эталонных проб за счет равномерного распределения материала по секторным лоткам и производительности устройства. Устройство для отбора проб сыпучих материалов включает установленную неподвижно чашу стола 1 с расположенными на ней секторными лотками 2, привод 5. содержащий установленные на валу шестеренчатую передачу 6 и стакан 3. механизм распределения материала по площади чаши, выполненный в виде установленных симметрично относительно вала 7 привода 5 сит, и рамку 8. Неподвижная шестерня 4 жестко закреплена на стакане 3. Дополнительные шестерни 9 установлены на рамке 8 с возможностью обкатывания неподвижной шестерни 4. Коромысла 10 размещены на рамке 8. Пальцы 11 и 12 установлены на шестернях 9 и на коромыслах 10. Вертикальные направляющие 16 и 17 закреплены на каркасах 14 сит, которые размещены посредством направляющих 16 и 17 между пальцами 11 и 12 шестерен 9 и коромысел 10. Рамка 8 закреплена на валу 7 привода 5. Каркасы 14 сит в процессе обкатывания по шестерне 4 совершают сложное движение, включающее возвратно-поступательное , вращательное и качательное движение, что позволяет равномерно распределить материал по лоткам 2. 2 ил. (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК (й)1 G 01 И 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ пРИ гкнт сссР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (Ь (Л

Сд

09

©0

5 6

7 Щцf

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4708723/26 (22) 22.06,89 (46) 15.06.91.Бюл. М 22 (71) Всесоюзный научно-исследовательский институт минерального сырья (72) В.Г.Зинченко (53) 543.053(088.8) (56) Авторское свидетельство СССР й. 1248676, кл,В 07 В 1/00, 1986. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к устройствам для просеивания сыпучих материалов для последующего отбора этих материалов и может быть использовано при изготовлении стандартных образцов состава и стандартных образцов фазового состава минерального сырья и горных пород. Цель изобретения — повышение качества эталонных проб за счет равномерного распределения материала по секторным лоткам и производительности устройства. Устройство для отбора проб сыпучих материалов включает установленную неподвижно чашу, ЫХ,, 1656388 А1 стола 1 с расположенными на ней секторными лотками 2, привод 5. содержащий установленные на валу.шестеренчатую передачу

6 и стакан 3, механизм распределения материала по площади чаши, выполненный в виде установленных симметрично относительно вала 7 привода 5 сит, и рамку 8. Неподвижная шестерня 4 жестко закреплена на стакана 3.

Дополнительные шестерни 9 установлены. на рамке 8 с возможностью обкатывания неподвижной шестерни 4. Коромысла 10 размещены на рамке 8, Пальцы 11 и 12 установлены на шестернях 9 и на коромыслах

10, Вертикальные направляющие 16 и 17 закреплены на каркасах 14 сит, которые размещены посредством направляющих 16 и

17 между пальцами 11 и 12 шестерен 9 и коромысел 10. Рамка 8 закреплена на валу 7 привода 5. Каркасы 14 сит в процессе обкатывания по шестерне 4 совершают сложное движение, включающее возвратно-поступательное, вращательное и качательное движение, что позволяет равномерно распределить материал по лоткам 2. 2 ил.

1656388

Изобретение относится к устройствам для просеивания сыпучих материалов.для последующего отбора этих материалов и может быть использовано при изготовлении стандартных образцов состава и- стандартных образцов фазового состава минерального сырья и горных пород

Цель изобретения — повышение качества эталонных проб за счет равномерного распределения материала по секторным лоткам и производительности устройства.

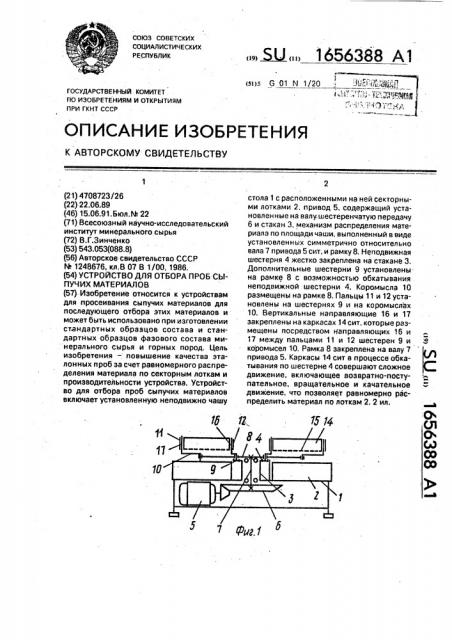

На фиг.1 изображено устройство, общий вид; на фиг.2 — то же, вид сверху.

Устройство для отбора проб сыпучих материалов состоит из установленной не подвижно чаши сто а 1, на котором размещены маркированные секторные лотки 2, стакан 3 с жестко закрепленной на нем неподвижной шестерней 4. Привод 5через шестеренчатую передачу 6 кинематически связан с валом привода 7, на котором закреплена рамка 8 с установленными на ней с возможностью обкатывания шестерни 4 дополнительными шестернями 9и коромыслами 10, На коромыслах 10 смонтированы пальцы 11, а на дополнительных шестернях

9 с зксцентриситетом смонтированы пальцы 12. Механизм распределения материала по площади чаши стола выполнен в виде установленных симметрично относительно вала сит 13. Сито 13 выполнено в виде несущего каркаса 14 сетки 15, на котором жестко закреплены вертикальные направляющие

16 и17. Направляющие 16 взаимодействуют с пальцами 11, установленными на дополнительных шестернях 9, а направляющие 17 — с пальцами 12, установленными на коромыслах 10, Сита 13 установлены посредством направляющих 16 и 17 между пальцами 11 и 12. .Устройство для отбора проб сыпучих материалов работает следующим образом.

Материалы непрерывно подается в бункер и распределяется по ситам в процессе движения рамки над секторными лотками, При включении привода 5 через шестеренчатую передачу вращение передается валу привода 7. На валу привода 7 установлена рамка 8 с дополнительными шестернями 9, которые обкатываются вместе с.рамкой по неподвижной шестерне 4..Каркасы 14 сит 13 своими направляющими 16, 17, взаимодействуя с пальцами 12 коромысла 10 и пальцами 11 дополнительных шестерней 9, обкатывающихся по неподвижной шестерне 4, совершают вращательное движение вместе с рамкой 8, качательные движения— с коромыслом 10 и возвратно-поступательные и качательные — с пальцем 11, установленным на. дополнительной шестерне 9

Чаша стола 1 установлена неподвижно и на ней размещены маркировочные секторные лотки 2, в которые равномерно распределяется материал из сита 13, совершающего сложное движение.

Предложенное устройство позволяет повысить качество проб эа счет получения более однородного материала в пробе и производительность устройства на 20-257, за счет интенсивного просеивания материала, Формула изобретения

Устройстводля отбора проб сыпучих материалов, включающее чашу стола с установленными на ней секторными лотками, привод, содержащий закрепленные на валу шестеренчатую передачу и стакан, выполненный в виде симметрично установленных относительно вала привода сит, механизм распределения материала по площади чаши стола и рамку, о т л и Ч а ю щ е е с я тем, что, с целью повышения качества эталонных проб путем равномерного распределения материала по секторным лоткам и производительности устройства, оно снабжено жестко закрепленной на стакане шестерней, установленными на рамке с возможностью ее обкатывания дополнительными шестернями, коромыслами, размещенными на рамке, установленными на дополнительных шестернях и коромыслах пальцами и закрепленными нэ ситах вертикальными направляющими, при этом чаша стола установлена неподвижно, сита размещены посредством направляющих между пальцами дополнительных шестерен и коромысел, а рамка закреплена на валу привода.

1656388

Составитель Г.Веселов

Техред M.Mîðãåíòàë Корректор Т.Палий

Редактор M.Toàòèí

Производственно-издательский комбинат "Патент", г. Ужгород, уя.Гагарина, 101

Заказ 2047 Тираж 395 Подписное

ВНИИПИ ГосУдарственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
