Устройство для испытания на срез сварных соединений

Устройство для испытания на срез сварных соединений

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, в частности к устройствам для испытаний на срез сварных соединений. Цель изобретения - повышение точности и производительности за счет использования успокоителя перемещения каретки и выполнения платформы в виде кольца с дополнительными зажимами. На кронштейнах 3 установлена поворотная платформа в виде кольца 1 с зажимами для испытуемых свар2 ных соединений. Внутри кольца 1 установлен динамометр, соединенный с установленным между кронштейнами 3 нагружающим приспособлением и кареткой 5, на которой закреплен срезыватель. Каретка 5 соединена с поршнем гидроцилиндра . Поршень имеет сквозной канал, сообщающий заполненные тормозной жидкостью полости гидроцилиндра. Устанавливают срезыватель так, что его рабочая часть контактирует со сварным соединением. С помощью нагружающего приспособления через динамометр перемещают каретку 5 до момента среза приваренной детали. При этом исключается резкое перемещение каретки 5 в момент среза за счет перетекания жидкости по каналу поршня. Затем каретку 5 отводят в исходное положение, поворачивают кольцо 1 в следующую позицию и производят испытание следующего сварного узла.5 ил. (Л С

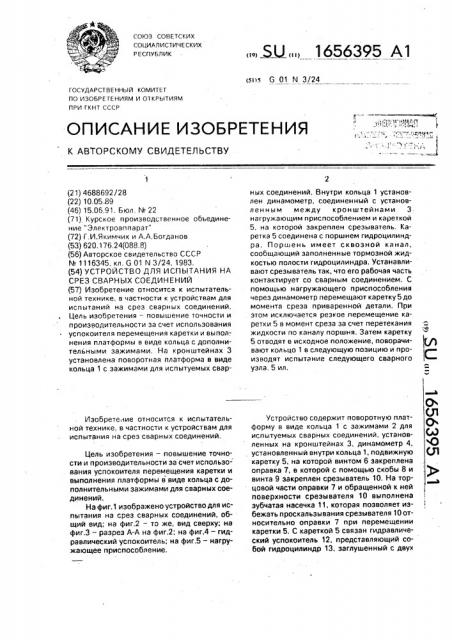

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 G 01 М 3/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И 01КРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4688692/28 (22) 10.05.89 (46) 15.06.91. Бюл, ¹ 22 (71) Курское производственное объединение "Электроаппарат" (72) Г.И.Якимчик и А,А.Богданов (53) 620.176.24(088.8) (56) Авторское свидетельство СССР № 1116345, кл, 6 01 N 3/24, 1983. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА

СРЕЗ СВАРНЫХ СОЕДИНЕНИЙ

1(57) Изобретение относится к испытательной технике, в частности к устройствам для испытаний на срез сварных соединений.

Цель изобретения — повышение точности и производительности за счет использования

° успокоителя перемещения каретки и выполнения платформы в виде кольца с дополнительными зажимами. На кронштейнах 3 установлена поворотная платформа в виде кольца 1 с зажимами для испытуемых сварИзобретение относится к испытательной технике, в частности к устройствам для испытания на срез сварных соединений.

Цель изобретения — повышение точности и производительности за счет использования успокоителя перемещения каретки и выполнения платформы в виде кольца с дополнительными зажимами для сварных соединений.

На фиг.1 изображено устройство для испытания на срез сварных соединений, общий вид; на фиг.2 — то же, вид сверху; на фиг.3 — разрез А-А на фиг.2; на фиг.4 — гидравлический успокоитель; на фиг.5 — нагружающее приспособление.. Ж, 1656395 А1 ных соединений. Внутри кольца 1 установлен динамометр, соединенный с установленным между кронштейнами 3 нагружающим приспособлением и кареткой

5, на которой закреплен срезыватель. Каретка 5 соединена с поршнем гидроцилиндра. Поршень имеет сквозной канал, сообщающий заполненные тормозной жидкостью полости гидроцилиндра. Устанавливают среэыватель так, что его рабочая часть контактирует со сварным соединением. С помощью нагружающего приспособления через динамометр перемещают ка ретку 5 до момента среза приваренной детали. При этом исключается резкое перемещение каретки 5 в момент среза эа счет перетекания жидкости по каналу поршня. Затем каретку

5 отводят в исходное положение, поворачивают кольцо 1 в следующую позицию и производят испытание следующего сварного узла. 5 ил.

Устройство содержит поворотную платформу в виде кольца 1 с зажимами 2 для испытуемых сварных соединений, установленных на кронштейнах 3, динамометр 4, установленный внутри кольца 1, подвижную каретку 5, на которой винтом 6 закреплена оправка 7, в которой с помощью скобы 8 и винта 9 закреплен срезыватель 10. На торцовой части оправки 7 и обращенной к ней поверхности среэывателя 10 выполнена зубчатая насечка !1, которая позволяет избежать проскальзывания среэывателя 10 относительно оправки 7 при перемещении каретки 5. С кареткой 5 связан гидравлический успокоитель 12, представляющий собой гидроцилиндр 13, заглушенный с двух

3 1656395 4 сторон донцами 14. Внутри гидроцилиндра

13 размещен поршень 15 с уплотнительными кольцами 16 и сквозным каналом 17, сообщающим заполненные тормозной жидкостью полости гидроцилиндра 13, Через 5 боковое окно 18 в гидроцилиндре поршень

15 соединен с выступом 19 каретки 5, Между кронштейнами 3 под динамометром 4 размещено нагружающее приспособление 20, выполненное в виде четырехэвенного меха- 10 низма, включающего винтовую пару 21, маховик 22 и ползун 23, установленный на направляющих 24 кронштейна 25, Устройство работает следующим образом. 15

Закрепляют испытываемые узлы в зажимах 3. Кольцо 1 поворачивают до положения, когда зажим 3 с испытываемым сварным соединением оказывается против срезывателя 10, Затем устанавливают 20 положение срезывателя 10 в оправке 7 таким образом; чтобы его рабочая часть упи- ралась в приваренную деталь узла сварного соединения..

Вращая маховик 22, с помощью винтовой пары 21 приводят в движение ползун 23, который через динамометр 4 тянет подвижную каретку 5 до момента среза приваренной детали. Так как тормозная жидкость не может быстро перемещаться по тонкому ка- 30 налу 17 поршня 15 гидравлического успокоителя 12, то в момент среза исключается резкое перемещение каретки 5 вперед и заброс стрелки динамометра 4, т.е. повышается точность измерений, Затем возвраща- 35 ют каретку 5 в исходное положение, поворачивают кольцо 1 в следующую позицию и проводят испытания следующего узла.

По сравнению с прототипом устройство позволяет повысить точносгь испытаний за счет исключения инерционного всплеска стрелки динамометра, производительность за счет того, что на поворотном кольце можно установить зажим для различных узлов, а также обеспечить компактность устройства, Формула изобретения

Устройстводля испытания на среэсварных соединений, содержащее подвижную каретку с установленным на ней среэывателем, платформу с зажимом для размещения сварного соединения, установленную на кронштейнах, динамометр, связанный с кареткой, и нагружающее приспособление, соединенное с динамометром, о т л и ч а ющ е е с я тем, что, с целью повышения точности и производительности, оно снабжено гидроцилиндром, поршень которого соединен с кареткой, имеет сквозной канал, сообщающий полости гидроцилиндра, и дополнительные зажимы для крепления сварных соединений, установленные на платформе, платформа выполнена в виде кольца, установленного с воэможностью поворота округ собственной оси, при этом нагружающее приспособление установлено между кронштейнами, а динамометр установлен внутри кольца.

i ()5Г1305

79 17

8-В

21
