Устройство для определения плавучести тел при переменном гидростатическом давлении

Устройство для определения плавучести тел при переменном гидростатическом давлении

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике, в частности к устройствам для определения плавучести тел, например, кабеля , при переменном гидростатическом давлении и может быть использовано в кабельной и судостроительной промышленности Цель изобретения - повышение точности определения, расширение области применения и диапазона изменения давления гидросреды . Устройство содержит гидрокамеру с поршнем, запираемым чеками. К поршню гидрокамеры прикреплен герметичный контейнер , закрытый с одной стороны сьемной крышкой, а с другой - плавающим поршнем со штоком. Шток пропущен через отверстие поршня гидрокамеры и соединен с регулирующим прибором Между поршнями и контейнером образована полость, соединенная отверстиями с объемом гидрокамеры и трубопроводом с вентилем. Контейнер служит для размещения в нем испытуемого тела 1 ил. ё

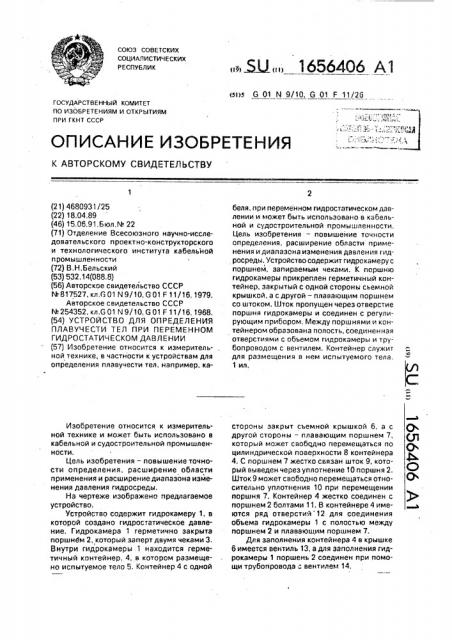

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4680931/25 (22) 18.04.89 (46) 15.06.91.Бюл.¹ 22 (71) Отделение Всесоюзного научно-исследовател ьс кого проектно-конструкторского и технологического института кабельной промышленности (72) В.Н.Бельский (53) 532.14(088.8) (56) Авторское свидетельство СССР № 817527, кл,6 01 N 9/10, G 01 F 11/16, 1979.

Авторское свидетельство СССР

¹ 254352, кл.G 01 N 9/10, G 01 F 11/16, 1968. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ПЛАВУЧЕСТИ ТЕЛ ПРИ ПЕРЕМЕННОМ

ГИДРОСТАТИЧЕСКОМ ДАВЛЕНИИ (57) Изобретение относится к измерительной технике, в частности к устройствам для определения плавучести тел, например, каИзобретение относится к измерительной технике и может быть использовано в кабельной и судостроительной промышленности, Цель изобретения — повышение точности определения, расширение области применения и расширение диапазона изменения давления гидросреды.

На чертеже изображено предлагаемое устройство.

Устройство содержит гидрокамеру 1, в которой создано гидростатическое давление. Гидрокамера 1 герметично закрыта поршнем 2, который заперт двумя чеками 3.

Внутри гидрокамеры 1 находится герметичный контейнер, 4, в котором размещено испытуемое тело 5. Контейнер 4 с одной л5H, 1б564Оо Al (я)ю 6 01 N 9/10, 601 Е 11/26 беля, при пеоеменном гидростатическом давлении и может быть использовано в кабельной и судостроительной промышленности.

Цель изобретения — повышение точности определения, расширение области применения и диапазона изменения давления гидросреды. Устройство содержит гидрокамеру с поршнем, запираемым чеками. К поршню гидрокамеры прикреплен герметичный контейнер, закрытый с одной стороны съемной крышкой, а с другой — плавающим поршнем со штоком. Шток пропущен через отверстие поршня гидрокамеры и соединен с регулирующим прибором. Между поршнями и контейнером образована полость, соединенная отверстиями с объемом гидрокамеры и трубопроводом с вентилем. Контейнер служит для размещения в нем испытуемого тела.

1 ил. стороны закрыт съемной крышкой 6, а с другой стороны — плавающим поршнем 7, который может свободно перемещаться по цилиндрической поверхности 8 контейнера

4, С поршнем 7 жестко связан шток 9, который выведен через уплотнение 10 поршня 2.

Шток 9 может свободно перемещаться относительно уплотнения 10 при перемещении поршня 7. Контейнер 4 жестко соединен с поршнем 2 болтами 11 В контейнере 4 имеются ряд отверстий 12 для соединения объема гидрокамеры 1 с полостью между поршнем 2 и плавающим поршнем 7.

Для заполнения контейнера 4 в крышке

6 имеется вентиль 13, а для заполнения гидрокамеры 1 поршень 2 соединен при помощи трубопровода - вентилем 14.

1656406

Гидрокамера 1 имеет манометр 15 и трубопровод 16 для подключения насоса высокого давления, Для измерения перемещения штока 9 устройство снабжено индикатором 17 перемещения, Для получения диаграммы изменения плавучести тела при различном гидростатическом давлении индикатор 17 перемещения может быть дополнительно снабжен самописцем.

Устройство работает следующим образом.

В контейнер 4 помещают испытуемое тело 5, после чего контейнер 4 закрывают крышкой 6 и через вентиль 13 заполняют водой до полного заполнения контейнера 4.

Затем закрывают вентиль 13 и контейнер 4 с поршнем 2 устанавливают в гидрокамеру

1 и запирают чеки 3. После этого открывают вентиль 14 и через трубопровод 16 гидрокамера 1 заполняется водой, которая далее через отверстия 12 заполняет полость между поршнем 2 и плавающим поршнем 7 до появления ее в вентиле 14, после чего вентиль 14 закрывают, По шкале индикатора 17 перемещения регистрируют показания в нормальных условиях, т.е. измеряют плавучесть тела 5 при атмосферном давлении, Затем создают требуемое гидростатическое давление в гидрокамере 1, которое передается в контейнер 4 через поршень 7, который свободно перемещается по цилиндрической поверхности Я контейнера 4.

При приложении гидростатического давления испытуемое тело 5 сжимается и его объем, а следовательно и внутренний объем контейнера 4 уменьшается, что приводит к перемещению поршня 7 со штоком

9, Регистрируя индикатором 17,перемещения передвижение штока 9 и зная площадь плавающего поршня 7, определяют изменение обьема испытуемого тела 5 под дейст5 вием гидростатического давления.

Предлагаемое устройство (в отличие от известных) при переменном гидростатическом давлении позволяет значительно повысить точность измерения плавучести, так

10 как незначительное изменение плавучести тела вызывает большие усилия, которые приводят к перемещению плавающего поршня со штоком, что регистрируется индикатором.

15 Жесткое соединение контейнера с гидрокамерой позволяет существенно расширитьдиапазон измеряемых плавучестей, что позволяет расширить область применения устройства.

20 Диапазон изменения гидростатического давления в процессе измерений может быть расширен до 1000 кгс/см и более.

Формула изоáретения

Устройство для определения плавучести тел при переменном гидростатическом давлении, содержащее гидрокамеру, контейнер для испытуемого тела, закрытый с

30 одной стороны съемной крышкой и соединенный при помощи штока с регистрирующим прибором, отл ича ю щееся тем, что, с целью повышения точности определения, расширения области применения и рас35 ширения диапазона изменения давления гидросреды, контейнер жестко соединен с гидрокамерой, выполнен герметичным и снабжен плавающим поршнем, соединенным со штоком.
