Психрометрический преобразователь влажности высокотемпературных газов

Психрометрический преобразователь влажности высокотемпературных газов

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике, в частности к устройствам для измерения влажности высокотемпературных газов, и может быть использовано в пропарочных камерах для тепловлажностной обработки железобетонных изделий, Цель изобретения - расширение диапазона температуры и скорости потока, повышение надежности работы преобразователя за счет надежного смачивания влажного термометра при высокой скорости потока контролируемого газа. Психрометрический преобразователь содержит сухой термометр 1, влажный термометр, над которым расположено устройство для конденсации влаги, состоящее из конденсирующего элемента 4, соединенного с устройством для отвода тепла. Конденсирующий элемент выполнен из материала с высокой теплопроводностью , полым, с отверстиями в стенках, направленными в полость над углом, большим угла скатывания капель влаги, и СЛИР- ным отверстием в нижней части. 2 ил. (/) С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

rsi>s G 0" N 25/62

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

l! ":.. П )QfP<

;.-, ",-„,"-» т;-, „;- ;;маг;

:е

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4463537/25 (22) 19.07.88 (46) 15,06.91. Бюл, М 22 (71) Куйбышевский авиационный институт им. акад. С.П. Королева (72) П.E. Молотов, В,В. Кузнецов, В.В. Мохов, Е.А. Ахматова, А.Г, Кололнер и Ю.П.

Барченков (53) 533,275(088.8) (56) Авторское свидетельство СССР

N 315998, кл. G 01 N 25/62, 1971.

Авторское свидетельство СССР

М 989428, кл. G 01 N 25/62, 1983, (54) ПСИХРОМЕТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ВЛАЖНОСТИ ВЫСОКОТЕМПЕРАТУРНЫХ ГАЗОВ . (57) Изобретение относится к измерительной технике, в частности к устройствам для измерения влажности высокотемператур«SU 1656433 А1 ных газов, и может быть использовано в пропарочных камерах для тепловлажностной обработки железобетонных изделий, Цель изобретения — расширение диапазона температуры и скорости потока, повышение надежности работы преобразователя за счет надежного смачивания влажного термометра при высокой скорости потока контролируемого газа.,Психрометрический преобразователь содержит сухой термометр 1, влажный термометр, над которым расположено устройство для конденсации влаги, состоящее из конденсирующего элемента 4, соединенного сустройством для отвода тепла. Конденсирующий элемент выполнен из материала с высокой теплопроводностью, полым, с отверстиями в стенках, направленными в полость над углом, большим угла скатывания капель влаги, и сливным отверстием в нижней части. 2 ил.

1656433

Изобретение относится к измерительной технике, а именно к устройствам для измерения влажности высокотемпературных газов, и реимуществен но и ри тепловлажностной обработке железобетонных изделий в пропарочных камерах, охваченных циркуляционным контуром, Цепь изобретения - расширение диапазона температуры и скорости потока, а также повышение надежности работы преобразователя за счет более эффективного смачивания влажного термометра.

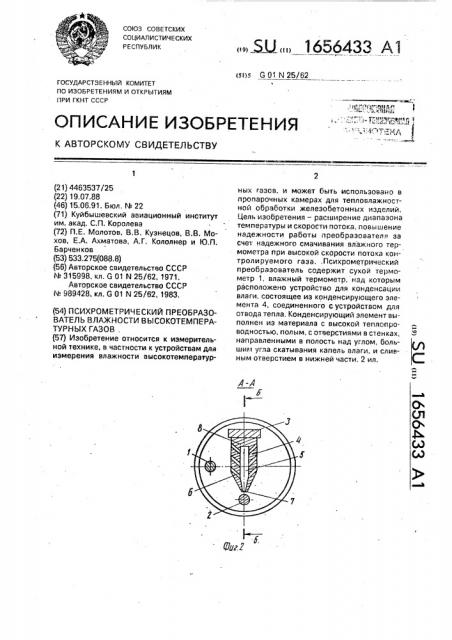

На фиг. 1 изображен предлагаемый преобразователь, продольное сечение (сечение

Б-Б на фиг. 2); на фиг. 2 — то же, поперечное сечение (сечение А — А на фиг. 1).

Преобразователь содержит сухой термометр 1 и влажный термометр 2. Над влажным термометром 2 расположено устройство для конденсации влаги, содержащее устройство 3 для отвода тепла, и соединенный с ним конденсирующий элемент 4 из материала с высокой теплопроводностью, снабженный внутренней полостью 5, угол наклона поверхности которого больше угла скатывания капель влаги.

Конденсирующий элемент 4 снабжен внутренней полостью 5, В стенках полости 5 выполнены отверстия 6, направленные в полость 5 под углом, большим угла скатывания капель влаги. Внутренняя полость 5 снабжена сливным отверстием 7 в нижней части конденсирующего элемента 4, которое находится над влажным термометром 2.

Внутренняя полость 5 конденсирующего элемента 4 отделена от устройства 3 для отвода тепла 3 теплопроводной перегородкой 8.

Преобразователь работает следующим образом.

При прохождении потока высокотемпературного газа, насыщенного паром, через преобразователь на конденсирующем элементе 4 образуются капли влаги за счет того, что конденсирующий элемент 4 непрерывно охлаждается устройством 3 для отвода тепла и, следовательно, всегда имеет меньшую, чем высокотемпературный газ, 5 температуру, Сконденсировавшаяся влага стекает по наклонным поверхностям конденсирующего элемента 4, через отверстия

6 попадает во внутреннюю полость 5 и через сливное отверстие 7 стекает на влажныц

10 термометр 2, смачивая его, Влажность контролируемого потока газа определяют по разнице показаний термометров 1 и 2. Выполнение в конденсирующем элементе 4 внутренней полости 5 и отверстий 6 увели15 чивает площадь конденсирующего элемента 4 и, следовательно, увеличивает интенсивность конденсации. Кроме того, при высокой скорости потока газа капли, образовавшиеся на внешних поверхностях

20 конденсирующего элемента 4, не срываются потоком, а вдуваются через отверстия 6 во внутреннюю полость 5, а затем попадают на влажный термометр 2.

25 Формула изобретения, Психрометрический преобразователь влажности высокотемпературных газов, содержащий сухой и влажный термометры и устройство для конденсации влаги, состо30 ящее из устройства для отвода тепла и соединенного с ним и выполненного из теплопроводнсго материала конденсирующего элемента, снабженного внутренней полостью, угол наклона поверхностей которого

35 больше угла скатывания капель влаги, о т ли ч а ю шийся тем. что, с целью расширения диапазона температуры и скорости потока, повышения надежной работы преобразователя, внутренняя полость кон40 денсирующего элемента снабжена в нижней части сливным отверстием, в стенках полости выполнены отверстия, направленные в полость под углом, большим угла скатывания капель влаги, 1656433

Редактор А. Ревин

Заказ 2049 Тираж 400 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". r. Ужгород, ул.Гагарина, 101

Составитель В. Екаев

Техред M.Ìîðãåíòàë

Корректор В. Гирняк
