Способ калибровки измерителя коэффициента амплитудной модуляции

Способ калибровки измерителя коэффициента амплитудной модуляции

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоизмерительной технике, в частности к способам калибровки и испытания измерителей коэффициента амплитудной модуляции, используемых преимущественно для измерения малых значений коэффициентов модуляции при больших модулирующих частотах. Цель изебретения - упрощение калибровки в широком диапазоне модулирующих частот при малых значениях коэффициентов амплитудной модуляции. Согласно способу формируют сигнал с известным коэффициентом амплитудной модуляции (М) путем суммирования мощностей двух высокочастотных сигналов - несущей и одной из боковых частот , различающихся по уровню мощности, детектируют выходной сигнал сумматора мощности, измеряют и регистрируют уровень продетектированного сигнала сравнивают значение заданной М с показаниями отсчетного устройства испытуемого измерителя , и по результатам сравнения судят о погрешности испытуемого измеритепя При изменении частоты несущей в требуемом диапазоне частот калибровку осущест влякп на заданных частотах, а постоянство уровня продетектированного сигнала поддерживают путем регулировки мощности сигнала не сущей. (Л

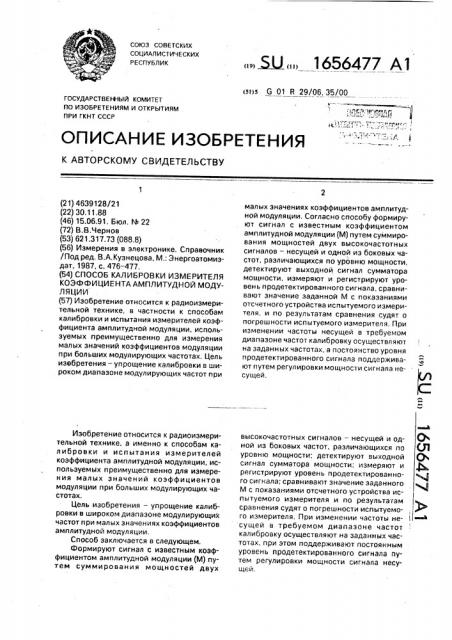

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 R 29/06,35/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4639128/21 (22) 30,11,88 (46) 15.06.91. Бюл, ¹ 22 (72) В.В.Чернов (53) 621.317.73 (088.8) (56) Измерения в электронике. Справочник

/Под ред, В.А. Кузнецова, М.; Энергоатомиэдат, 1987, с. 476 — 4?7, (54) СПОСОБ КАЛИБРОВКИ ИЗМЕРИТЕЛЯ

КОЭФФИЦИЕНТА АМПЛИТУДНОЙ МОДУЛЯЦИИ (57) Изобретение относится к радиоизмерительной технике, в частности к способам калибровки и испытания измерителей коэффициента амплитудной модуляции, используемых преимущественно для измерения малых значений коэффициентов модуляции при больших модулирующих частотах. Цель изобретения — упрощение калибровки в широком диапазоне модулирующих частот при

Изобретение относится к радиоизмерительной технике. а именно к способам калибровки и испытания измерителей коэффициента амплитудной модуляции, используемых преимущественно для измерения малых значений коэффициентов модуляции при больших модулирующих частотах.

Цель изобретения — упрощение калибровки в широком диапазоне модулирующих частот при малых значениях коэффициентов амплитудной модуляции.

Способ заключается в следующем, Формируют сигнал с известным коэффициентом амплитудной модуляции (М) путем суммирования мощностей двух

„„Я2„„1656477 А1 малых значениях коэффициентов амплитудной модуляции. Согласно способу формируют сигнал с известным коэффициентом амплитудной модуляции (М) путем суммирования мощностей двух высокочастотных сигналов — несущей и одной из боковых частот, различающихся по уровню мощности, детектируют выходной сигнал сумматора мощности, измеряют и регистрируют уровень продетектированного сигнала, сравнивают значение заданной M с показаниями отсчетного устройства испытуемого измерителя, и по результатам сравнения судят о погрешности испытуемого измерителя. При изменении частоты несущей в требуемом диапазоне частот калибровку осуществляют на заданных частотах, а постоянство уровня продетектированного сигнала поддерживают путем регулировки мощности сигнала несущей. высокочастотных сигналов — несущей и од- О ной из боковых частот, различающихся по Q3 уровню мощности; детектируют выходной О с сигнал сумматора мощности; измеряют и ф „ регистрируют уровень продетектированного сигнала; сравнивают значение заданного

М с показаниями отсчетного устройства испытуемого измерителя и по результагам сравнения судят о погрешности испытуемого измерителя. При изменении частоты несущей в требуемом диапазоне частот калибровку осуществляют на заданных частотах, при этом поддерживают постоянным уровень продетектированного сигнала путем регулировки мощности сигнала несущей, 1656477

Составитель Л.Стройкова

Редактор А.Долинич Техред M.Moðãåíòýë Корректор С.Шевкун

Заказ 2050 Тираж 422 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Устройство содержит генераторы сигналов высокой частоты, сигнальные выходы которых подключены к входам сумматора мощности, выход сумматора мощности подключен к входу измерителя коэффициента

- амплитудной модуляции, в состав которого входят детектор, анализатор спектра и вольтметр постоянного напряжения, причем

--;,, вход детектора является входом измерите ля модуляции, а входы анализатора спектра и вольтметра подключены к первому и второму выходам детектора.

Это устройство обеспечивает подачу на вход детектора мощностей сигналов от генераторов, просуммированных в сумматоре. Уровень мощности сигнала, имитирующего боковую, должен не менее, чем на

20 дБ быть ниже уровня несущей. Вольтметр обеспечивает измерение постоянной составляющей напряжения на нагрузке детектора, пропорционального мощности несущей. Анализатор спектра обеспечивает измерение переменной составляющей напряжения на нагрузке детектора, частота которого равна разности частот высокочастотных сигналов, При изменении частоты несущей постоянство уровня продетектированного сигнала поддерживают путем регулировки мощности сигнала несущей.

Поддержание постоянного уровня продетектированного сигнала (постоянной составляющей напряжения на загрузке детектора) при изменении частоты несущей обеспечивает неизменность М в диапазоне модулирующих частот.

Область применения предлагаемого способа калибровки относится главным образом к измерителям, построенным по схеме прямого детектирования, и работающим в диапазонах частот (преимущественно на

СВЧ), где максимальная расстройка генераторов, равная частоте модуляции, много меньше частоты сигнала несущей.

5 Для проведения калибровки при заданном коэффициенте амплитудной модуляции

М пользуются соотношением;

P6=M Рн г. где Рь — мощность боковой;

10 PH — мощность несущей, Формула изобретения

Способ калибровки измерителя коэффициента амплитудной модуляции, заключающийся в том, что формируют сигнал с

15 известным коэффициентом амплитудной модуляции (M), подают его на вход испытуемого измерителя, сравнивают значение заданного M с показаниями отсчетного устройства испытуемого измерителя и по

20 результатам сравнения судят о погрешности испытуемого измерителя, о т л и ч а юшийся тем, что, с целью упрощения калибровки в широком диапазоне модулирующих частот при малых значениях козф25 фициентов амплитудной модуляции, сигнал с известным коэффициентом амплитудной модуляции формируют путем суммирования мощностей двух высокочастотных сигналов— несущей и одной из боковых частот, разли30 чающихся по уровню моГцности, детектируют выходной сигнал сумматора мощностей, измеряют и регистрируют уровень продетектированного сигнала. изменяют частоту несущей в требуемом диапазоне частот и

35 осуществляют калибровку на заданных частотах и поддерживают постоянным уровень продетектированного сигнала путем регулировки мощности сигнала несущей.
