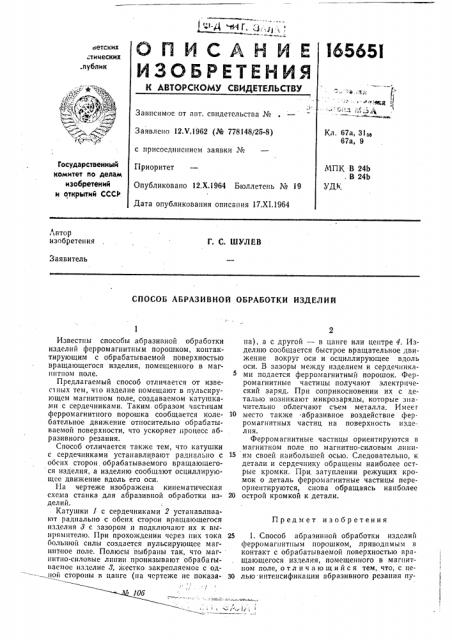

@-д мг. д,,„,, 165651

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ детских тических .публик

Зависимое от авт. свидетельства №

Заявлено 12.V.19G2 (№ 778148/25-8) с присоединением заявки №

Приоритет

Опубликовано 12.Х.1964 Бюллетень ¹ 19

Дата опубликования описания 17.Х1.1964

Кл. 67а, 31хе

67а, 9

Государственный комитет по делам изобретений и открытий СССР

МП1(.В 24b.В 24b

УД1..втор л изобретения

Г. С. ШУЛ1 В

Заявитель

СПОСОБ АБРАЗИВНОЙ ОБРАБОТКИ ИЗДЕЛИЙ

Известны способы абразивной обработки изделий ферромагнитным порошком, контактирующим с обрабатываемой поверхностью вращающегося изделия, помещенного в магнитном поле. 5

Предлагаемый способ отличается от извес1ных тем, ч1о изделие помещают в пульсирующем магнитном поле, создаваемом катушками с сердечниками, Таким образом частицам ферромагнитного порошка сообщается коле- 10 бательное движение относительно обрабатываемой поверхности, что ускоряет процесс абразивного резания.

Способ отличается также тем, что катушки с сердечниками устанавливают радиально с 15 обеих сторон обрабатываемого вращающего ся изделия, а изделию сообщают осциллирующсе движение вдоль его ocu.

1-1а чертеже изображена кинематическая схема станка для абразивной обработки из- 20 делий.

Катушки 1 с сердечниками 2 устанавливают радиально с обеих сторон вращающегося изделия 8 с зазором и подключают их к выпрямителю, При прохождении через пих тока 25 большой силы создается пульсирующее магнитное поле. Полюсы выбраны так, что магнитно-силовые линии пронизывают обрабагываемос изделие 3, жестко закрепляемое с од«ной стороны в цанге (na чертеже не показа- 30 на), а с другой — в цанге или центре 4. Изделию сообщается быстрое вращательное движение вокруг оси и осциллирующее вдоль оси. В зазоры между изделием и сердечниками подается ферромагнитный порошок. Ферромагнитные частицы получают электрический заряд. При соприкосновении их с деталью возникают микрозаряды, которые значительно облегчают съем металла. Имее г место также абразивное воздействие ферромагнитных частиц на поверхность изделия.

Ферромагнитные частицы ориентируются в магнитном поле по магнитно-силовым линиям своей наибольшей осью. Следовательно, к детали и сердечнику обращены наиболее острые кромки, При затуплении режущих кромок о деталь ферромагнитные частицы переориентируются, снова обращаясь наиболее острой кромкой к детали.

Предмет изобретения

1. Способ абразивной обработки изделий ферромагнитным порошком, приводимым в контакт с обрабатываемой поверхностью вращающегося изделия, помещенного в магнитном поле, отличающийся тем, что, с целью интенсификации абразивного резания пу165651

Составитель Г. Ф, Корчагина

Редактор Б, С, Нанкина Текред A. Л. Камыгнникова Корректор Т. С. Дрожжнна

Зак. 3040/11 Тира>к 1475 Формат бум. 60><90Объем>

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 тем сообще ввя частицам фсрромагнитного порошка колсбатсльпого движения относитслыю обрабатываемой поверхности, изделие помещают в пульсирующем магнитном поле, создаваемом катушками с сердечниками.

2. Способ по п. 1, отл и ч а ю щи йся тем, 4 что создающие пульсирующсе магнитное поле катушки с сердечниками устанавливают радиально с обеих сторон враща1ощегося изделия.

3. Способ по пп. 1 и 2, отличающийся

5 тем, что обрабатываемому изделию сообщают осциллирующее движение вдоль его ocu.
