Устройство управления @ -диодом

Устройство управления @ -диодом

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоэлектронике . Цель изобретения - повышение быстродействия . Управляющий сигнал поступает на инвертирующий вход операционного усилителя 1, выходное напряжение которого управляет усилителем 2 мощности, работающим в ключевом режиме. Далее сигнал через RC-цепочку З управляет pin-диодом 4, делая управляющие импульсы обостренными на фронте и спаде Для ускорения переходных процессов точка соединения RC-цепочки З и pin-диода 4 соединена цепочкой обратной связи с неинвертирующим входом операционного усилителя 1. Источник 5 питания, обеспечивающий запирание pin-диодя 4, имеет напряжение , большее, чем напряжение источника 6 питания, отпирающею pin-диода 4. Применение асимметричного питания позволяет снизить потребляемую мощность . 1 ил.

СОЮЗ COHF. !ÃVÈÕ

СОЦИАЛИС ТИ IF KIrIX

РЕСПУГ)ЛИК

Is!Is Н 01 Р 1/15

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

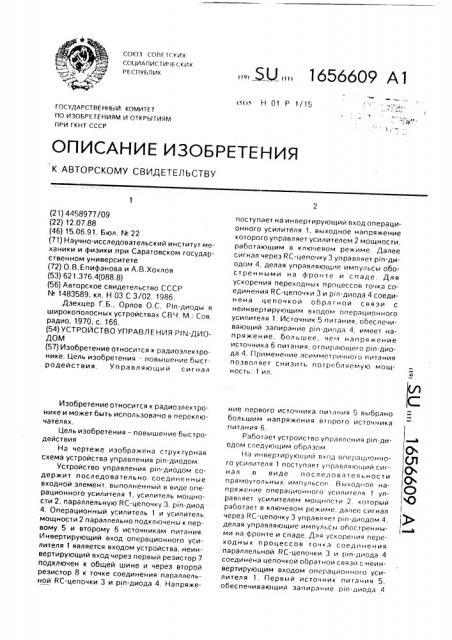

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 (л

0

О

О (> (21) 4458977/09 (22) 12.07.88 (46) 15.06.91. Бюл. N 22 (71) Научно-исследовательский институт механики и физики при Саратовском государственном университете (72) О.В.Епифанова и А.В.Хохлов (53) 621.376.4(088.8) (56) Авторское свидетельство СССР

¹ 11448833558899,, кKiлI, Н 03 С 3/02, 1986.

Дзехцер Г.Б., Орлов О.С. Pin-диоды в широкополосных устройствах СВЧ. М.: Сов. радио, 1970, с, 166. (54) УСТРОЙСТВО УПРАВЛЕНИЯ PIN-ДИОДОМ (57) Изобретение относится к радиоэлектронике. Цель изобретения — повышение быстродействия. Управляющий сигнал

Изобретение относится к радиоэлектронике и может быть использовано в переключателях.

Цель изобретения — повышение быстродействия

На чертеже изображена структурная схема устройства управления pin-диодом.

Устройство управления pin-диодом содержит последовательно соединенные входной элемент, выполненный в виде операционного усилителя 1, усилитель мощности 2, параллельную RC-цепочку 3, pin-диод

4. Операционный усилитель 1 и усилитель мощности 2 параллельно подключены к первому 5 и второму 6 источникам питания.

Инвертирующий вход операционного усилителя 1 является входом устройства, неинвертирующий вход через первый резистор 7 подключен к общей шине и через второй резистор 8 к точке соединения параллельной RC-цепочки 3 и pin-диода 4. Напряже5Ц, 1656609 А1 поступает на инвертирующий вход операционного усилителя 1, выходное напряжение которого управляет усилителем 2 мощности, работающим в ключевом режиме. Далее сигнал через RC-цепочку 3 управляет pin-диодом 4, делая управляющие импульсы обостренными на фронте и спаде. Для ускорения переходных процессов точка соединения RC-цепочки 3 и pin-диода 4 соединена цепочкой обратной связи с неинвертирующим входом операционного усилителя 1. Источник 5 питания, обеспечивающий запирание pin-диода 4, имеет напряжение, большее, чем напряжение источника 6 питания, отпирающего pin-диода 4. Применение асимметричного питания позволяет снизить потребляемую мощность, 1 ил. ние первого источника пи1ания 5 выбрано большим напряжения второго источника питания 6.

Работает устройство управления pin-диодом следующим образом.

На инвертируюгций вход операционного усилителя 1 поступает управляющий сигнал в виде последовательности прямоугольных импульсов. Выходное напряжение операционного усилителя 1 управляет усилителем мощности 2. который работает в ключевом режиме, далее сигнал через RC-цепочку 3 управляет pin-диодом 4, делая управляющие импульсы обогтренными на фронте и спаде. Для ускорения переходных процессов точка соединения параллельной RC-цепочки 3 и pin-диода 4 соединена цепочкой обратнои связи с неинвертирующим входом операционного усилителя 1. Первый источник питания 5, обеспечивающий запирание pin-диода 4

1656609 имеет напряжение, большее, чем напряжение второго источника питания 6, отпирающего pin-диод 4. Кроме того, применение ассиметричного питания позволяет снизить потребляемую мощность.

Составитель А.Шаров

Редактор Г.Мозжечкова Техред М.Моргентал Корректор Л.Бескид

Заказ 2310 Тираж 351 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, уп.Гагарина, 101

Формула изобретения

Устройство управления pin-диодом, содержащее последовательно соединенные входной элемент, усилитель мощности, параллельную RC-цепочку и pin-диод, при этом входной элемент и усилитель мощности параллельно подключены к первому и второму источникам питания. первый и второйрезисторы,отличающееся тем, что, с целью повышения быстродействия, входной элемент выполнен в виде операци5 онного усилителя. инвертирующий вход которого является входом устройства управления pin-диодом, неинвертирующий вход через первый резистор подключен к общей шине и через второй резистор к точке

10 соединения параллельной RC-цепочки и

pin-диода, при этом напряжение первогоисточника питания выбрано большим напряжения второго источника питания.
