Реферат

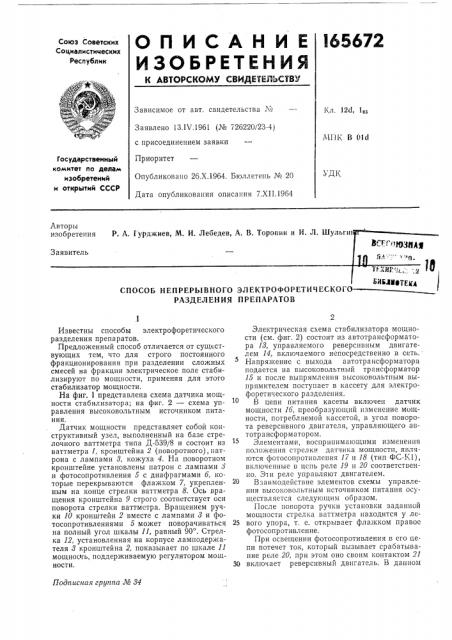

О П И С А Н И Е 165672

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

1(л. 12d 1о;

Заявлено 13.IV,1961 (№ 726220/23-4) с присоединением заявки

Приоритет

Опубликовано 26.X.1964. Бюллетень № 20

Дата опубликования описания 7.XII.1964

Л!111(В 01с!

Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения Р. A. Гурджиев, М. И. Лебедев, A. В. Торопин и И. Л. Шул

Заявитель

СПОСОБ НЕПРЕРЫВНОГО 3ЛЕКТРОФОРЕТИЧЕСКОГОРАЗДЕЛЕНИЯ ПРЕПАРАТОВ

Подггисная группа № 84

Известны способы электрофоретического разделения препаратов.

Предложенный способ отличается от существующих тем, что для строго постоянного фракционирования при разделении сложных смесей на фракции электрическое поле стабилизируют по мощности, применяя для этого стабилизатор мощности.

На фиг. 1 представлена схема датчика мощности стабилизатора; на фиг. 2 — схема управления высоковольтным источником питания.

Датчик мощности представляет собой конструктивный узел, выполненный на базе стрелочного ваттметра типа Д-539/8 и состоит из ваттметра 1, кронштейна 2 (поворотного), патрона с лампами 8, кожуха 4. На поворотном кронштейне установлены патрон с лампами 8 и фотосопротивления 5 с диафрагмами 6, которые перекрываются флажком 7, укрепленным на конце стрелки ваттметра 8. Ось вращения кронштейна 9 строго соответствует оси поворота стрелки ваттметра. Вращением ручки 10 кронштейн 2 вместе с лампами 3 и фотосопротивлениями 5 может поворачиваться на полный угол шкалы 11, равный 90". Стрелка 12, установленная на корпусе ламподержателя 8кронштейна 2,,показывает по шкале 11 мощноогь, поддерживаемую регулятором мощности.

Электрическая схема стабилизатора мощности (см. фиг. 2) состоит из автотрансформатора 13, управляемого реверсивным двигателем 14, включаемого непосредственно в сеть.Напряжение с выхода автотрансформатора подается на высоковольтный трансформатор

15 и после выпрямления высоковольтным выпрямителем поступает в кассету для электрофоретического разделения.

В цепи питания касеты включен датчик мощности 1б, преобразующий изменение мощности, потребляемой кассетой, в угол поворота реверсивного двигателя, управляющего автотрансформатором.

Элементами, воспринимающими изменения положения стрелки датчика мощности, являются фотосопротивления 17 и 18 (тип ФС-1(1), включенные в цепь реле 19 и 20 соответственно. Эти реле управляют двигателем.

Взаимодействие элементов схемы управления высоковольтным источником питания oc) ществляется следующим образом.

После поворота ручки установки заданной мощности стрелка ваттметра находится у ле25 вого упора, т. е. открывает флажком правое фотосопротивление.

При освещении фотосопротивления в его цепи потечет ток, который вызывает срабатывание реле 20, при этом оно своим контактом 21

30 включает реверсивный двигатель. В данном
