Почвообрабатывающий рабочий орган

Почвообрабатывающий рабочий орган

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственной технике, в частности к рабочим органам глубокорыхлителей. Цель изобретения - повышение качества глубокого рыхления тяжелых почв и снижение тягового сопротивления. Это достигается выполнением в рабочем органе, содержащем стойку 1 с закрепленным на ее носке 2 долотом 3, имеющим рабочую поверхность с передней 4 и задней 5 частями, боковых кромок 6 и 7 долота S- и С-образнои форм. Образующие рабочей поверхности расположены в плоскостях , параллельных направлению движения рабочего органа и выполнены в виде кривых переменных кривизны и формы от S- и С-образной. С-образная кромка рабочей поверхности долота 3 расположена в одной С/ с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО.ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4446926/15 (22) 23.06.88 (46) 23,06.91. Бюл. М 23 (71).Киевский политехнический институт им. 50-летия Великой Октябрьской социалистической революции (72) А.СЛавлоцкий, Ю.И,Бадаев и Г.M.Коваль (53) 631.316 (088.8) (56) Авторское свидетельство СССР

М 1568900, кл, А 01 В 13/02, 29.03,88.

Авторское свидетельство СССР

М 1079187, кл, А 01 В 13/16, 1974. (54) ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ

ОРГАН (s1)s А 01 В 35/26, А 01 В 35/26 (57) Изобретение относится к сельскохозяйственной технике, в частности к рабочим органам глубокорыхлителей. Цель изобретения — повышение качества глубокого рыхления тяжелых почв и снижение тягового сопротивления. Это достигается выполнением в рабочем органе, содержащем стойку

1 с закрепленным на ее носке 2 долотом 3, имеющим рабочую поверхность с передней

4 и задней 5 частями, боковых кромок 6 и 7 долота S- и С-образной форм. Образующие рабочей поверхности расположены в плоскостях, параллельных направлениюдвижения рабочего органа и вь.полнены в виде кривых переменных кривизны и формы от Sи С-образной. С-образная кромка рабочей поверхности долота 3 расположена в одной

1657079 плоскости с боковой гранью стойка и снабжена лезвием, имеющем форму экспоненты.

Это позволяет получить рабочую поверхность в виде двугранного клина в передней заглубляющей и трехгранного клина в задней рыхлящей частях. В процессе работы

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам орудий для беэотвального рыхления тяжелых почв.

Целью изобретения является повышение качества глубокого рыхления тяжелых почв и снижение тягового сопротивления.

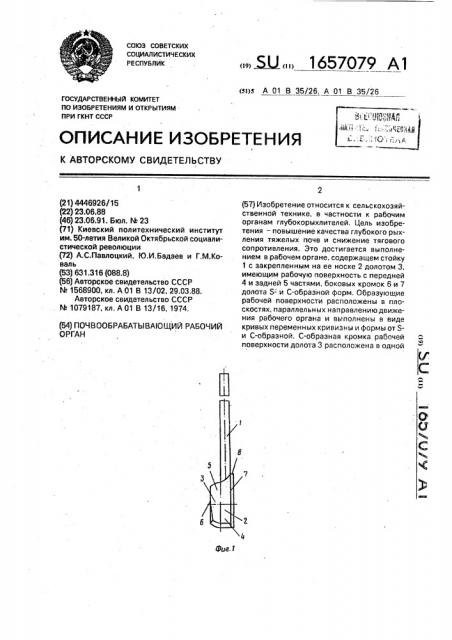

На фиг. 1 изображен рабочий орган почвообрабатывающего орудия, вид спереди; на фиг. 2 —. то же, вид сбоку; на фиг. 3 — то же, вид сверху, Рабочий орган содержит установленный на стойке 1 носок 2, на котором закреплено долото 3 с рабочей поверхностью, включающей переднюю 4 и заднюю 5 части, имеющее криволинейные кромки, причем одна иэ боковых кромок 6 выполнена S-образной.

Другая боковая кромка 7 выполнена С-образной, а образующие рабочей поверхности . долота 3 расположены в плоскостях, параллельных направлений движения, и выполнены в виде кривых переменной кривизны и формы от S-образной и С-образной. Направляющими линиями при этом являются передняя и задняя кромки долота 3.

С-образная кромка 7 снабжена режущим лезвием 8, выполненным по форме экспоненты, и расположена в одной плоскости с боковой гранью стойки 1 со смещением между осями долота 3 и стойки 1, а задняя часть 5 рабочей поверхности в поперечном направлении выполнена S-образной и имеет укороченную длину со стороны лезвия 8.

Лезвие 8 выступает за рабочую поверхность долота 3 и описывается уравнением найденной экспериментально экспоненты вида у=аЬ ", где а и Ь вЂ” коэффициенты, что дает оптимальную кривизну лезвия, обеспечивающую движение почвы в процессе резания по линиям наименьшего сопротивления прилагаемому давлению, Кроме того, лезвие 8 служит ребром жесткости для кромки 7.

Поперечные сечения задней части 5 рабочей поверхности могут иметь либо выпуклую вверх и в сторону S-образной кромки 6 форму кривой (при нормальной влажности), 10

45 почва обрабатываемого пласта частично оборачивается задней частью и сдвигается в сторону перед стойкой, что улучшает рыхление, снижает тяговое сопротивление и повышает производительность. 3 ил. либо эта кривая может быть выполнена Sобразной (при недостаточной влажности почвы) с вогнутым участком со стороны лезвия

8. Это усиливает рыхлящую способность долота 3. Передняя грань стойки 1, смещенная назад по ходу движения на величину, пропорциональную глубине обработки, имеет форму кривой 3-го порядка и выполнена с заоваленными боковыми кромками.

Рабочий орган почвообрабатывающего орудия работает следующим образом, При движении орудия вперед установленное на стойке 1 посредством носка 2 долото 3 передней частью 4, представляющей собой развитый двугранный клин с минимальными углами резания, подрезает почвенный пласт и обеспечивает получение устойчивой борозды на заданной глубине обработки. Двигаясь по рабочей поверхности долота к ее задней части 5, пласт интенсивно крошится за счет увеличивающихся углов крошения, что обеспечивается формой и геометрическими параметрами боковых кромок б и 7 и задней части 5, представляющий собой развитый трехгранный клин.

При этом лезвие 8 подрезает пласт со стороны С-образной кромки долота, что уменьшает энергоемкость и создает условия для его схода с рабочей поверхности со стороны

S-образной кромки. Эти условия предопределяют частичный оборот обрабатываемой почвы, что улучшает ее рыхление. Кроме того, смещение продольных осей стойки и долота позволяет убрать стойку из зоны наиболее активного перемещения почвы долотом, так как известно, что сопротивление движению органа в основном создается стойкой. С учетом этого стойка, выполненная по кривой 3-го порядка, смещенная назад и в сторону С-образной кромки долота, будет двигаться во взрыхленной уже почве с минимальным сопротивлением, одновременно производят дополнительное ее рыхление.

Формула изобретен ия

Почвообрабатывающий рабочий орган, содержащйй установленный на стойкедоло1657079

Составитель Т. Гурова

Техред М.Моргентал

Корректор М.Кучерявая

Редактор Г.Гербер

Заказ 1668 Тираж 423 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб;, 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 тообразный рыхлящий элемент с рабочей. 50 поверхностью, боковые кромки которой имеют соответственно S- и С-образную форму, отличающийся тем, что, с целью повышения качества глубокого рыхления тяжелых почв и снижения тяго- 55 вого сопротивления, образующие рабочей поверхности .расположены, в плоскостях, параллельных направлению. движения ра-. бочего органа, и выполнены в виде кривых переменной кривизны и формы от S-образной до С-образной, при этом С-образная боковая кромка поверхности расположена в одной плоскости с боковой гранью стойки и снабжена лезвием, выполненным по форме экспоненты.
