Внутриполостной реоплетизмографический датчик

Внутриполостной реоплетизмографический датчик

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к функциональной диагностике Цель изобретения - уменьшение глубины зоны максимальной чувствительности датчика при измерении импедансов симметричных участков стенок полостного органа. Датчик состоит из цилиндрического корпуса, по периметру которого параллельно его оси расположены диаметрально противоположным образующим токовые электроды, а между ними помещены симметричные пары потенциометрических электродов 2 ил

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ю) < ц /

<я)л А 61 В 5/027

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

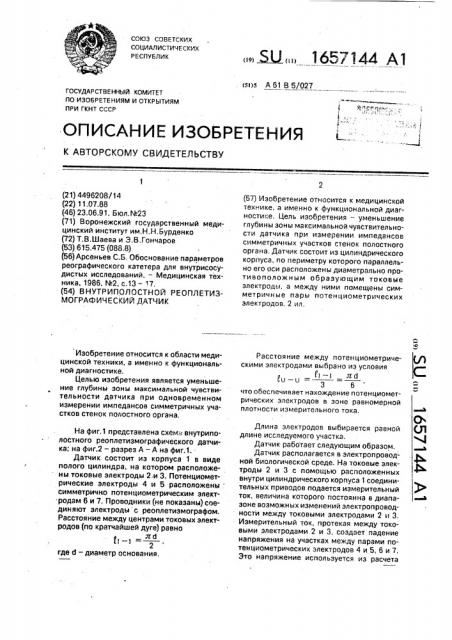

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4496208/14 (22) 11.07.88 (46) 23.06.91. Бюл. %23 (71) Воронежский государственный медицинский институт им.Н.H.Áóðäåíêî (72) Т.B.Øàåâà и Э,В.Гончаров (53) 615.475 (088,8) (56) Арсеньев С.Б. Обоснование параметров реографического катетера для внутрисосудистых исследований, — Медицинская техника, 1986, М2, с,13 — 7, (54) ВНУТРИПОЛОСТНОЙ РЕОПЛЕТИЗМОГРАФИЧЕСКИЙ ДАТЧИК

Изобретение относится к области медицинской техники, а именно к функциональной диагностике.

Целью изобретения является уменьшеwe глубины зоны максимальной чувствительности датчика при одновременном измерении импедансов симметричных участков стенок полостного органа.

На фиг.1 представлена схема внутриполостного реоплетизмографического датчика; на фиг.2 — разрез А — А на фиг.1.

Датчик состоит из корпуса 1 в виде полого цилиндра, на котором расположе ны токовые электроды 2.и 3. Потенциометрические электроды 4 и 5 расположены. симметрично потенциометрическим электродам 6 и 7, Проводники (не показаны) соединяют электроды с реоплетизмографом.

Расстояние между центрами токовых электродов (по кратчайшей дуге) равно

_#_б

2 где б — диаметр основания, (57) Изобретение относится к медицинской технике, а именно к функциональной диагности:e. Цель изобретения — уменьшение глубины зоны максимальной чувствительности датчика при измерении импедансов симметричных участков стенок полостного органа, Датчик состоит из цилиндрического корпуса, по периметру которого параллельно его оси расположены диаметрально противоположным образующим токовые электроды, а между ними помещены симметричные пары потенциометрических электродов. 2 ил.

Расстояние между потенциометрическими алек родами выбрано из условия

f — i ло

Ь вЂ” u =

3 6 что обеспечивает нахождение потенциометрических электродов в зоне равномерной плотности измерительного тока, Длина электродов выбирается равной длине исследуемого участка.

Датчик работает следующим образом.

Датчик располагается в электропроводной биологической среде. На токовые электроды 2 и 3 с помощью расположенных внутри цилиндрического корпуса 1 соединительных приводов подается измерительный ток, величина которого постоянна в диапазоне возможных изменений электропроводности между токовыми электродами 2 и 3.

Измерительный ток, протекая между токовыми электродами 2 и 3, создает падение напряжения на участках между парами потенциометрических электродов 4 и 5, 6 и 7.

Это напряжение используется из расчета

1657144 к реамгпизСоставитель В.Назарова

Техред M. Moðãåíòà Корректор Т.Палий

Редактор Л.Гратилло

Заказ 1671 Тираж 455 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 импеданса между парами потенциометрических электродов 4 и 5, 6 и 7, Токовые электроды 2 и 3 расположены в диаметрально противоположных направляющих цилиндрического корпуса 1, что,5 обеспечивает равные условия протекания измерительного тока в биологическом объекте по обе стороны от токовых электродов

;. (при условии сохранения в этих участках равной электропроводности).

Формула изобретения

Внутриполостной реоплетизмографический датчик, содержащий два токовых и два размещенных между ними потенцио- . метрических электрода, укрепленных на 15 корпусе, выполненном в виде полого цилиндра, внутри которого расположены проводники, соединяющие электроды с реоплетизмографом, отличающийся тем, что. с целью уменьшения глубины зоны максимальной чувствительности при одновременном измерении импедансов симметричных участков стенок полостного органа, он снабжен второй парой потенциометрических электродов, все электроды выполнены прямолинейными и укреплены по образующим цилиндра. при этом токовые электроды расположены по диаметрально противоположным образующим, а две пары потенциометрических электродов — симметрично по образующим двух полуцилиндров,
