Устройство для оценки растяжимости мышц глаз

Устройство для оценки растяжимости мышц глаз

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, в частности к устройствам для определения степени растяжимости глазодвигательных мышц во время операции по поводу косоглазия. Цель - создание первоначального дозированного усилия, повышение точности и удобства исследования. Устройство состоит из полого корпуса 1 с прорезью 9 и шкалой 10, пружины 2, стержня 5 с крючком 7 и стрелки-указателя 8. В верхнем основании корпуса 1 установлен винт 11, а в нижнем - винт 13 Шкала 10 градуирована в линейной мере, ее нулевое деление совпадает с положением стрелки 8 при растянутой пружине 2 с дозированным усилием. Корпус 1 снабжен хомутами 16 и 17 и установлен в П-образной рамке 14 с опорами 15 с возможностью ее продольного перемещения в обе стороны, причем один из хомутов (16) снабжен винтом 18. Прошитое нитью сухожилие мышцы отсекают от глазного яблока. Натягивают пружину 2 за крючок 7 и закрепляют стержень 5 винтом 13. Концы нити фиксируют на крючке 7. Опоры 15 прижимают к краям орбиты. Корпус 1 перемещают по рамке 14. чтобы нить и мышца приняли прямое положение, и закрепляют его винтом 18. Винтом 13 освобождают стержень 5. Степень растяжения мышцы оценивают по положению стрелки 8 на шкале 10. 1 ил. fe О ел VI 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю А 61 F 9/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4407974/14 (22) 11.04.88 (46) 23,06,91, Бюл. !ч 23 (71) Красноярский государственный медицинский институт (72) В.И. Поспелов и В.В. Иванов (53) 615.475(088.8) (56) В.Rapp, АЯо0з, Myometre pur la chlrurgie

au strablsm. Kllnlsche Monatsbatter

Augenhcilkunde, 184(1984). 489-490.

М; Okutomyodynametr — nowy przyrzad do

badania sity miesnl ocznyen.

Madroszkyewlez — KHn. 0czna 26, 407-410 (1956). (54) УСТРОЙСТВО ДЛЯ ОЦЕНКИ РАСТЯЖИМОСТИ МЫШЦ ГЛАЗА (57) Изобретение относится к медицинской технике, в частности к устройствам для определения степени растяжимости глазодвигательных мышц во время операции по поводу косоглаэия. Цель — создание первоначального дозированного усилия. повышение точности и удобства исследования.,... Ж„„1657178 А1

Устройство состоит из полого корпуса 1 с прорезью 9 и шкалой 10, пружины 2, стержня 5 с крючком 7 и стрелки-указателя 8. 8 верхнем основании корпуса 1 установлен винт 11, а в нижнем — винт 13. Шкала 10 градуирована в линейной мере, ее нулевое деление совпадает с положением стрелки 8 при растянутой пружине 2 с дозированным усилием. Корпус 1 снабжен хомутами 16 и 17 и установлен в П-образной рамке 14 с опорами 15 с возможностью ее продольного перемещения в обе стороны, причем один из хомутов (16) снабжен винтом 18, Прошитое нитью сухожилие мышцы отсекают от глазного яблока, Натягивают пружину 2 за крючок 7 и закрепляют стержень 5 винтом

13. Концы нити фиксируют на крючке 7. Опоры 15 прижимают к краям орбиты. Корпус 1 перемещают по рамке 14, чтобы нить и мышца приняли прямое положение, и закрепляют его винтом 18, Винтом 13 освобождают стержень 5. Степень растяжения мышцы оценивают по положению стрелки 8 на шкале 10. 1 ил.

1657178 этом должна установиться на нулевом делении 12. Если этого не произошло, то вращением регулировочного винта 11 устанавливают стрелку на нулевое деление.

После контроля груз снимают с крючка, Устройство работает следующим образом.

Во время операции выделяют мышцу и ее сухожилие, последнее прошивают у склеИзобретение относится к медицинской технике, в частности к устройствам для опред@ления степени растяжимости глазодвигательных мышц во время операции по поводу косоглазия.

Целью изобретения является создание первоначального дозированного усилия, повышение точности и удобства исследования.

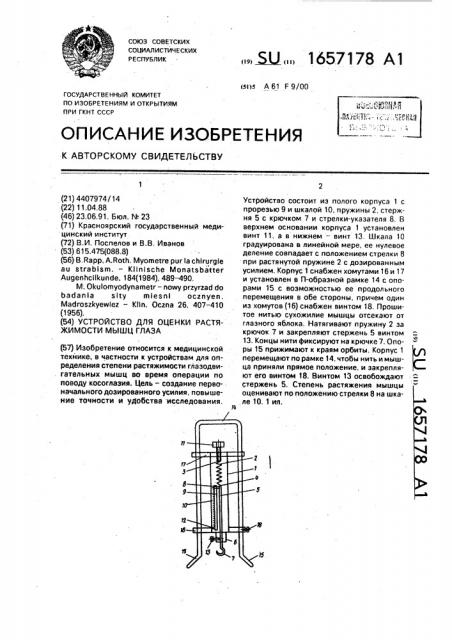

На чертеже представлена схема устройства.

Устройство состоит из полого корпуса 1 с помещенной внутри него пружиной 2, верхний конец. которой фиксирован к верхнему основанию 3 корпуса, а нижний конец 4 скреплен со стержнем 5, выступающим из нижнего конца 6 корпуса и заканчивающимся крючком 7. К нижнему концу 4 пружины прикреплена стрелка-указатель 8, которая выходит на поверхность корпуса 1 через продольную прорезь 9 в его стенке, Рядом с прорезью на поверхности корпуса 1 нанесена измерительная шкала 19..

Верхний конец пружины 2 крепится к винту 11, с помощью которого осуществляется регулировка точности работы устройства при изменении динамических свойств пружины. Нулевое деление 12 шкалы совпадает с положением стрелки при растянутой дозированным усилием пружине, например

90 r, В нижнем конце корпуса имеется винт

13, с помощью которого стержень фиксируется после натяжения пружины. так, чтобы стрелка 8 совпадала с нулевым делением шкалы. Корпус 1 закреплен в П-образной рамке 14 с опорами 15 по ее оси, при этом

его можно перемещать по оси рамки с по мощью хомутов 16 и 17 в обе стороны и закрепить винтом 18. Шкала измерительного устройства градуирована в миллиметрах, Устройство подготавливают к работе следующим образом. Стерилизацию его осуществляют холодным способом., например, в парах формалина.

Перед каждым 10-15-м исследованием проводят контроль установки стрелки устройства, для чего на крючок 7 подвешивают стандартный груз. Стрелка 8 устройства при

10 ры шелковой или иной нитью и отсекают от глазного яблока, Натягивают пружины 2 эа крючок 7 до отклонения стрелки 8 на нулевое деление шкалы 12 и закрепляют стержень 5 винтом 13 в этом положении, Концы

20 нити от прошитого сухожилия отсеченной мышцы фиксируют на крючке 7, опоры 15

П-образной рамки 14 прижимают к краям орбиты глаза, устройство устанавливают вертикально и корпус 1 перемещают вдоль рамки 14 так„чтобы нити и мышцы без натяжения приняли прямое положение. В этой позиции корпус 1 закрепляют в рамке 14 винтом 18. Далее ослабляют фиксационный винт 13, высвобождая стержень 5, Пружина, сокращаясь, оказывает тракционное растягивающее воздействие на мы ш цу. Степ ен ь растяжения мышцы оценивают по положению стрелки 8 на шкале 10.

Формула изобретения

Устройство для оценки растяжимости мышц глаза, включающее в себя полый корпус с продольной прорезью и измерительной шкалой, размещенные внутри него пружину и стержень с крючком и стрелкойукаэателем, установленной с возможностью перемещения в продольной прорези, о т л ич а ю щ е е с я тем, что, с целю повышения

35 точности, в верхнем основании полого кор40

45 пуса установлен винт, соединенный с пружиной, а в его нижнем основании — винт для фиксации стержня, при этом измерительная шкала градуирована в линейной мере, à полый корпус имеет хомуты и установлен в

П-образной рамке с опорами с возможностью его продольного перемещения в обе стороны, причем один из хомутов снабжен фиксирующим винтом.
