СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 23 С 5/26

ГОСУДАРСТВГН<ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4627832/08 (22) 21.11.88 (46) 23.06.91. Бюл, М 23 (71) Завод киноаппаратуры (72) А. Л. Зубко, Т. Н. Зубко и И. M. Лумпов (53) 62-914-229.88(088,8) (56) Авторское свидетельство СССР

N. 405666, кл. В 23 0 3/12. 1971. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТА В ШПИНДЕЛЕ METAËËOÐÅЖУЩЕ ГО СТАН КА (57) Изобретение относится к станкостроению и может быть использовано на станках типа расточных, многооперационных и других со шпиндельной бабкой, перемещаю„.,50„„1657285 А1 щейся по одной координате. Целью изобретения является упрощение конструкции устройства для крепления инструмента в шпинделе за счет исключения гибкой магистрали большой протяженности для подво/ да рабочей жидкости к гидроцилиндру.

Устройство содержит шпиндель 1, в котором установлен подпружиненный пакетом тарельчатых пружин штревель 2 с захватом

3 для хвостовика инструмента. Перемещение штревеля 2 осуществляется штоком 7, установленным в шпиндельной бабке 6 и связанным посредством системы роликовых блоков 10 — 13 и гибкой связи, например, в виде троса 14 с гидроцилиндром 8, закрепленным нэ неподвижной части станка. 1 ил.

1657285

Составитель А. Сапенок

Техред М.Моргентал Корректор А. Осауленко

Редактор О. Хрипта

Заказ 1678 Тираж 536 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к станкостроению и может быть использовано на станках типа расточных, многооперационных и других со шпиндельной бабкой, перемещающейся по одной координате.

Целью изобретения является упрощение конструкции устройства за счет исключения гибкой магистрали большой протяженности для подвода рабочей жидкости к гидроцилиндру.

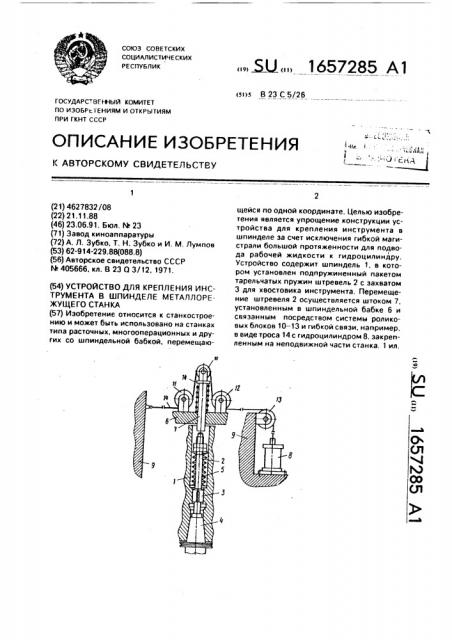

На чертеже представлено предлагаемое устройство, общий вид, продольный разрез.

Устройство содержит установленный в шпинделе 1 штревель 2 с захватом 3 для хвостовика 4 инструмента. Штревель 2 подпружинен относительно шпинделя пакетом

5 тарельчатых пружин. В шпиндельной бабке 6 установлен с возможностью взаимодействия со штревелем подпружиненный шток 7, Гидроцилиндр 8 закреплен на неподвижной части 9 станка, Устройство снабжено системой роликовых блоков, один 10 из которых закреплен на штоке 7, два других 11 и 12 — на шпиндельной бабке 6 и один

13 — на неподвижной части 9 станка, Устройство снабжено также гибким звеном 14, например тросом, предназначенным для взаимодействия с роликовыми блоками. При этом один конец троса прикреплен к штоку гидроцилиндра, другой — к неподвижной части 9 станка

Устройство работает следующим образом.

При подаче давления в штоковую полость гидроцилиндра поршень перемещается и тянет за собой трос 14, который через систему роликов перемещает шток 7 в направлении штревеля. Далее шток 7 давит на штревель, а последний, сжимая пакет 5 тарельчатых пружин, перемещается в направлении хвостовика 4 инструмента, освобождает и выталкивает его из шпинде5 ля. После установки в шпиндель нового инструмента давление в штоковой полости гидроцилиндра сбрасывается и шток 7 под действием пружины отходит в исходное положение. При этом штревель 2 под действи10 ем пакета тарельчатых пружин также возвращается в исходное положение и захватом 3 затягивает инструмент в шпиндель. В процессе работы станка шпиндельная бабка 6 может перемещаться

15 вдоль троса в любое, необходимое для обработки положение.

Формула изобретения

Устройство для крепления инструмента

20 в шпинделе металлорежущего станка, содержащее установленный в шпинделе подпружиненный пакетом тарельчатых пружин штревель со средством для захвата хвостовика инструмента и механизм перемещения

25 штревеля, включающий гидроцилиндр, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции устройства, гидроцилиндр закреплен на неподвижной части станка, а устройство снабжено установленным в

30 шпиндельной бабке с возможностью взаимодействия со штревелем подпружиненным штоком, системой роликовых блоков, закрепленных на шпиндельной бабке, штоке и неподвижной части станка, и гибким

35 звеном, предназначенным для взаимодействия с роликами, при этом один конец гибкого звена прикреплен к штоку гидроцилиндра, а другой — к неподвижной части станка, 40
