Электролит для электрохимического маркирования изделий с покрытием

Электролит для электрохимического маркирования изделий с покрытием

Иллюстрации

Показать все

Реферат



Изобретение относитгя к электрохимической обработке металлов, в частности к электрохимическому маркированию твердых сплавов с покрытием из нитрата гитана, и может быть использовано в машиностроении при маркировании твердосплавных пластин с покрытием из нитрида титана. Цель изобретения - повышение качества маркирования Электролит для электрохимического маркирования изделий с покрытием из нитрида титана на основе водного раствора нитрата натрия дополнительно содержит диизопропилнафталинсульфонат натрия и фосформолибдечовую кислоту при следующем соотношении компонентов, мае % нитрат натрия 3-10 фосформолибденовая кислота 0.1-1,0. диизогропилнэфталинсульфонат натрия 0.01-0 50. вода остальное 2 табл.

СОЮЗ СОВЕ TCKVIX

СОЦИАЛИСТИЧЕ CKVIX

РЕСПУБЛИК

TsI>s В 23 Н 3/08

ГОС УДАР СТ В Е ННЫЙ КОМИТ E Т

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ C P

ВСЕСОЮЗНАЯ

@ТЕНТЫ iг йЧЕОЯЯ .."и - А

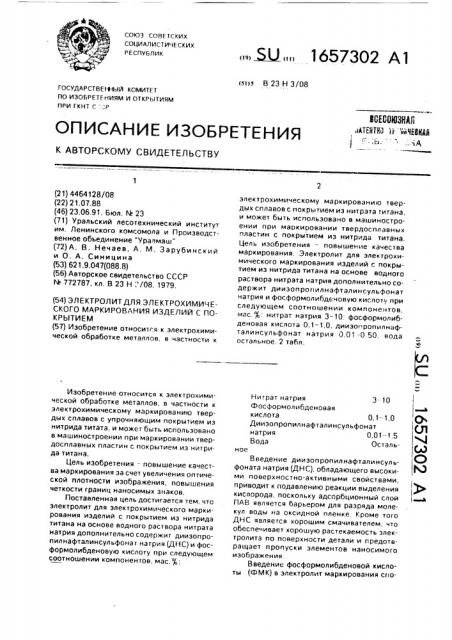

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3- 10

:(с

Од

О

М (21) 4464128/08 (22) 21.07.88 (46) 23.06,91. Бюл. N 23 (71) Уральский лесотехнический институт им. Ленинского комсомола и Производственное объединение "Уралмаш" (72) А. В. Нечаев, А. M. Зарубинский и О. А. Синицина (53) 621.9.047(088.8) (56) Авторское свидетельство СССР

М 772787, кл, В 23 Н /08, 1979, (54) ЭЛЕКТРОЛИТ ДЛЯ.ЗЛЕ КТРОХИМИЧ ЕСКОГО МАРКИРОВАНИЯ ИЗДЕЛИЙ С ПОКРЫТИЕМ (57) Изобретение относится к электрохимической обработке металлов, в частности к

Изобретение относится к электрохимической обработке металлов, в частности к электрохимическому маркированию твердых сплавов с упрочняющим покрытием из нитрида титата, и можег быть использовано в машиностроении при маркировании твердосплавных пластин с покрытием из нитрида титана.

Цель изобретения — повышение качества маркирования за счет увеличения оптической плотности изображения, повышения четкости границ наносимых знаков.

Поставленная цель достигается тем, что электролит для электрохимического маркирования изделий с покрытием из нитрида титана на основе водного раствора нитрата натрия дополнительно содержит диизопропилнафталинсульфонат натрия (ДНС) и фосформолибденовую кислоту при следующем соотношении компонентов, мас.ь:

„„Я2„„1657302 А1 электрохимическому маркированию твердых сплавов с покрытием из нитрата титана, и может быть использовано в машиностроении при маркировании твердосплавных пластин с покрытием иэ нитрида титана.

Цель изобретения — повышение качества маркирования. Электролит для электрохимического маркирования изделий r. покрытием иэ нитрида титана на основе водного раствора нитрата натрия дополнительно содержит диизопропилнафталинсульфонат натрия и фосформолибденовую кислоту при следующем соотношении компонентов, мас.$: нитрат натрия 3-10: фосформолибденовая кислота 0,1-1,0, диизопропилнафталинсульфонат натрия 0,01-0.50. вода остальное. 2 табл.

Нитрат натрия

Фосформолибденовая кислота 0,1-1,0

Диизопропилнафталинсульфонат натрия 0,01-1,5

Вода Остальное

Введение диизопропилнафталинсульфоната натрия (ДНС), обладающего высокими поверхностно-активными свойствами, приводит к подавлению реакции выделения кислорода, поскольку адсорбционный слой

ПАВ является барьером для разряда молекул воды на оксидной пленке. Кроме того

ДНС является хорошим смачивателем, что обеспечивает хорошую растекаемость электролита по поверхности детали и предотвращает пропуски элементов наносимого изображения.

Введение фосформолибденовой кислоты (ФМК) в электролит маркирования спо1657302

Таблица!

Ком по не нты

) 5

1 2 3 4

10 (!итрат натрия

Фосформолибденовая кислота

0,1

0,05

0,5

Дии зопропилнафталинсульфонат

0,001 0,01

0,07

0,5 натрия собствует повышению степени локализации процесса анодного окисления по сравнению с другими окислителями. Это связано с высокими окислительными свойствами ФМК. Повышение степени локализации процесса анодного окисления, в свою очередь, обеспечивает высокую четкость границ наносимых знаков при электрохимическом маркировании.

Совместное присутствие в растворе поверхностно-активного вещества и окислителя обеспечивает более интенсивный рост оксида, т. е глубину окрашивания и одновременное повышение степени локализации. В табл. 1 показаны составы электролита.

Путем растворения расчетных количеств солей в воде процесс маркирования ведут при напряжении 10-12В и температуре 18-25 С, Время маркивания 1-2 с.

В электролитах с запредельными значениями концентраций (примеры 1 и 5) иэображение имеет меньшую интенсивность окраски.

Количественные результаты испытаний электролитов оптимального состава приведены в табл, 2.

Использование предлагаемого электролита позволяет повысить качество маркирования деталей из твердых сплавов с покрытием из нитрида титана.

Формула изобретения

Электролит для электрохимического маркирования иэделий с покрытием, содержащий в качестве основы водный раствор

10 нитрата натрия,отличаю щийсятем, что, с целью повышения качества маркирования изделий с покрытием из нитрида титана эа счет увеличения оптической плотности иэображения и повышения чет15 кости границ наносимых знаков, он дополнительно содержит фосформолибденовую кислоту и диизопропилнафталинсульфонат натрия при следующем соотношении компонентов, мас.ф,:

20 Нитрат натрия 3-10

Фосформолибде новая кислота 0,1-1,0

Дииэопропилнафталинсульфонат натрия 0,01-0,5

25 Вода Остальное

1657302

Таолица2

Состав зле ктролита

1! (окаэателш качества маркирования 1а 0З

Н О

Величина неровнос- )Ьет оттей контура границ лечатка энаков, мкм

Остальное 0,08

) (елтый н

0,08

Светло-кор ичневый

10 н

0,07

То же

Темный

Черный

Чер ный

0,01 н

0,1

0,04

0,1

0,5

0,03

0,5

1,0

Остальное 0,02
