Способ изготовления гипсовой формообразующей оснастки

Способ изготовления гипсовой формообразующей оснастки

Иллюстрации

Показать все

Реферат



Изобретение относится к художественному литью и может быть исполь зовано при производстве копий художественных и керамических изделий Цель изобретения - повысить производительность при изготовлении и в эксплуатационных условиях за счет использования газопроницаемого материала для арматуры с герметизированными выпусками, сушки изделий и оснастки через арматуру.

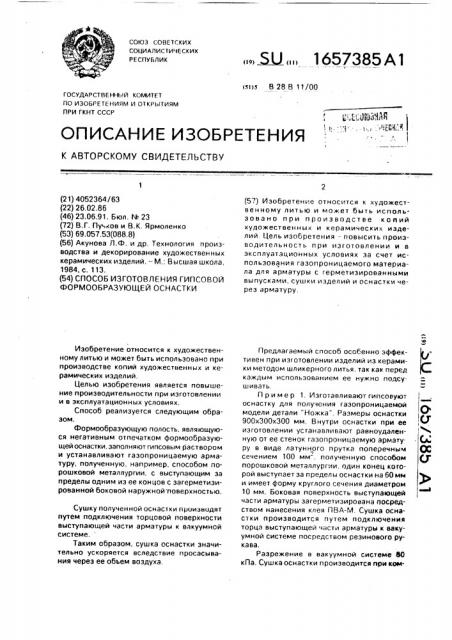

СОЮЗ COBETCKVIX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI>s В 28 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

g1,I,.", Jpj3-li)R

, -:1 -, ).; . .Iirl>K. .S

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4052364/63 (22) 26.02,86 (46) 23.06.91, Бюл. М 23 (72) В.Г. Пу.ков и В.К. Ярмоленко (53) 69.057.53(088.8) (56) Акунова Л.Ф. и др. Технология производства и декорирование художественных керамических изделий. — М.: Высшая школа, 1984, с. 113, (54) СПОСОБ ИЗГОТОВЛЕНИЯ ГИПСОВОЙ

ФОРМООБРАЗУЮЩЕЙ ОСНАСТКИ

Изобретение относится к художественному литью и может быть использовано при производстве копий художественных и керамических изделий.

Целью изобретения является повышение производительности при изготовлении и в эксплуатационных условиях.

Способ реализуется следующим образом.

Формообразующую полость, являющуюся негативным отпечатком формообразующей оснастки, заполняют гипсовым раствором и устанавливают газопроницаемую арматуру, полученную, например, способом порошковой металлургии, с выступающим за пределы одним из ее концов с загерметизированной боковой наружной поверхностью.

Сушку полученной оснастки производят путем подключения торцовой поверхности выступающей части арматуры к вакуумной системе.

Таким образом, сушка оснастки значительно ускоряется вследствие просасывания через ее объем воздуха.,, Я2 „„1657385 А1 (57) Изобретение относится к художественному литью и может быть использовано при производстве копий художественных и керамических изделий. Цель изобретения — повысить производительность при изготовлении и в эксплуатационных условиях за счет использования газопроницаемого материала для арматуры с герметизированными выпусками, сушки иэделий и оснастки через арматуру.

Предлагаемый способ особенно эффективен при из отовлении изделий из керамики методом шликерного литья, так как перед каждым использованием ее нужно подсушивать.

Пример 1. Изготавливают гипсовуют оснастку для получения гаэопроницаемой модели детали "Ножка". Размеры оснастки

900х300х300 мм. Внутри оснастки при ее изготовлении устанавливают равноудаленную от ее стенок газопроницаемую арматуру в виде латунного прутка поперечным QQ сечением 100 мм, полученную способом (J порошковой металлургии, один конец когорой выступает за п редел ы оснастки на 60 мм и имеет форму круглого сечения диаметром веюсь

10 мм. Боковая поверхность выступающей части арматуры эагерметизирована посредством нанесения клея ПВА-M. Сушка оснастки производится путем подключения торца выступающей <асти арматуры к вакуумной системе посредством резинового рукава.

Разрежение в вакуумной системе 60 кПа. Сушка оснастки производится при ком1657385

Составитель И.Кроткова

Техред M.Moðãåíòàë Корректор И.Муска

Редактор M.ßíêoâè÷

Заказ 1682 Тираж 393 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 натной температуре в течение 5 ч, а без вакуумирования — 48 ч.

Пример 2. Изготавливают гипсовую форму с аналогичной арматурой для получения методом шликерного литья керамической детали "Основание" с декоративным орнаментом на боковой поверхности. Габаритные размеры оснастки — 600х300х200 мм, Сушка формы производится при разрежении

90 кПа в течение 8 ч, в то время как беэ подключения к вакуумной системе 72 ч.

В процессе эксплуатации после каждой заливки шликером производится подсушка формы путем подключения арматуры к вакуумной системе в течение 3 ч. Подсушка без применения вакуума осуществляется 24 ч, Таким образом, внедрение предлагаемого способа позволяет сократить время изготовления формообразующей оснастки за счет уменьшения продолжительности сушки и подготовки оснастки и в связи с этим повысить прриэводительность труда.

Формула изобретения > tran

Способ изготовления гипсовой формообразующей оснастки, включающий эапол10 нение раствором формообразующей полости, установку арматуры и сушку оснастки, отличающийся тем,что,сцелью повышения производительности при изготовлении и в эксплуатационных условиях, 15 для арматуры используют газопроницаемый материал. ее выпуски из оснастки герметнзирукк, à сушку осуществляют путем откачивания М здуха через арматуру.
