Поршневой детандер

Поршневой детандер

Иллюстрации

Показать все

Реферат



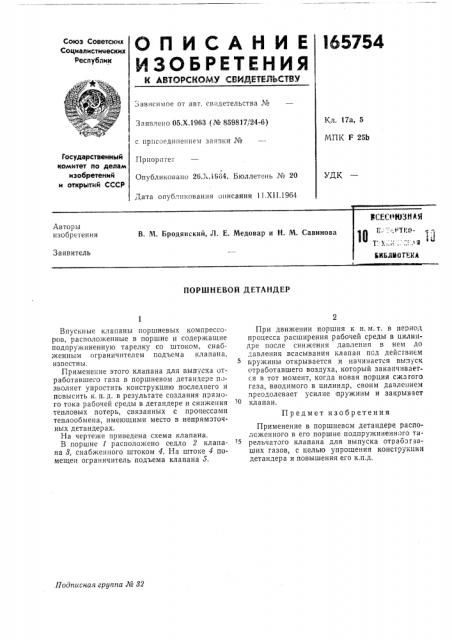

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 17а, 5

МПК F 25b

Заявлено 05.Х.1963 (№ 859817/24-6} с присоединением заявки №

Приори тет

Опубликовано 26. ..1964. Бюллетень № 20

Государственный комитет по делам изобретений и открытий СССР

УДК

Дата опубликования описания 11.XII.1964

ПОРШНЕВОЙ ДЕТАНДЕР

При движении поршня к н. м. т. в период процесса расширения рабочей среды в цилиндре после снижения давления в нем до давления всасывания клапан под действием тiружины открывается и начинается вынуcK отработавшего воздуха, который заканчивается в тот момент, когда новая порция сжатого газа, вводимого в цилиндр, своим давлением преодолевает усилие пружины и закрывает клапан.

Впускные клапаны поршневых компрессоров, расположенные в поршне и содержащие подпружиненную тарелку со штоком, снабженным ограничителем подъема клапана, известны.

Применение этого клапана для выпуска 0Тработавшего газа в поршневом детандере позволяет упростить конструкцию последнего и повысить к. п.д. в результате создания прямого тока рабочей среды в детандере и снижения тепловых потерь, связанных с процессами теплообмена, имеющими место в непрямэточных детандерах.

На чертеже приведена схема клапана.

В поршне 1 расположено седло 2 клапана 8, снабженного штоком 4. На штоке 4 помещен ограничитель подъема клапана S.

Применение в поршневом детандере расположенного в его поршне подпружиненн:)го тарельчатого клапана для выпуска отработавших газов, с целью упрощения конструкции детандера и повышения его к.п.д.

Подписная группа № 82

Предмет изобретения

1657S4

Составитель М. Френкин

Техред Л. К. Ткаченко Корректор В. П. Фомина

Редактор П. Вербова

Типография, пр. Сапунова, 2

Заказ 3122/10 Тираж 775 Формат бум, 60> 90 /8 Объем О,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
