Изобретение относится к ковроткачеству , позволяет повысить производительность. качество и облегчить процесс сновки ковровых изделий. Для облегчения процесса сновки на верхний 20 и нижний 21 брусья вблизи боковых стоек 18 и 19 станка перед сновкой устанавливаются блоки звездочек 1-4, соединяемые цепями 8 и 9. К звеньям цепей 8 и 9 крепятся ходовой винт 10 и стержень 11, на которых устанавливаются нитеводитель 12, средство поворота винта 13, тормоз нити 14, паковка нити 15. Вращением рукоятки 7 червячной передачи 6 приводят в движение цепи 8 и 9 и производят смещение нитеводителя 12 до края выбранной ширины основы. Конец нити основы 16 пропускают через тормоз нити 14, отверстие в нитеводителе 12. привязывают к нижнему брусу 21 и, продолжая вращать рукоятку 7, производят сновку станка. После окончания сновки нить обрезают и ее второй конец также привязывают к нижнему брусу, а приспособление для заправки снимают со станка.2 ил. fe О CJ V CJ о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sg)s 0 03 0 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ,И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4658125/12 (22) 03.03.89 (46) 23.06.91. Бюл. М 23 (71) Научно-производственное объединение

Министерства местной промышленности

АрмССР (72) Э.Г. Саркисян (53) 677.643 (088.8) (56) Авторское свидетельство СССР

М 110889, кл. 0 03 0 29/00, 1956. (54) РУЧНОЙ КОВРОТКАЦКИЙ СТАНОК (57) Изобретение относится к ковроткачеству, позволяет повысить производительность. качество и облегчить процесс сновки ковровых иэделий. Для облегчения процесса сновки на верхний 20 и нижний 21 брусья вблизи боковых стоек 18 и 19 станка перед. Ж, 1657551 А1 сновкой устанавливаются блоки звездочек

1-4, соеДиняемые цепями 8 и 9. К звеньям цепей 8 и 9 крепятся ходовой винт 10 и стержень 11, на которых устанавливаются нитеводитель 12, средство поворота винта

13, тормоз нити 14, паковка нити 15. Вращением рукоятки 7 червячной передачи 6 приводят в движение цепи 8 и 9 и производят смещение нитеводителя 12 до края выбранной ширины основы. Конец нити основы 16 пропускают через тормоз нити 14, отверстие в нитеводителе 12, привязывают к нижнему брусу 21 и, продолжая вращать рукоятку 7. производят сновку станка, После окончания сновки нить обрезают и ее второй конец также привязывают к нижнему брусу, а приспособление для заправки снимают со станка. 2 ил.

1657551

Изобретение относится к области текстильного машиностроения и касается ручного изготовления ковров на ручных ковроткацких стенках, верхний и нижний брусы которых не вращаются.

Цель изобретения — упрощение конструкции и улучшение условий работы при пользовании станком.

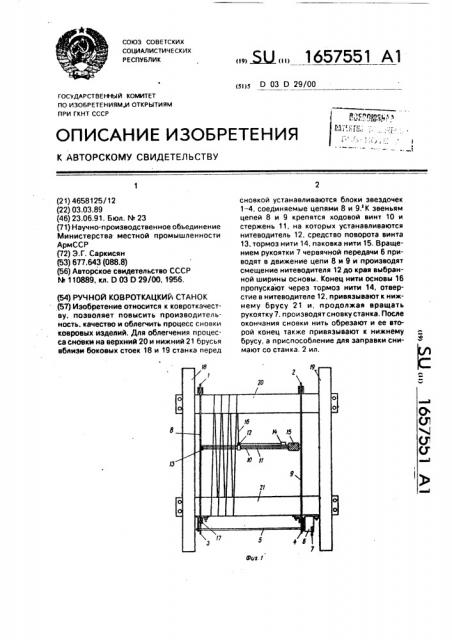

На фиг.1 изображен предлагаемый станок с приспособлением для заправки ручного ковроткацкого станка основой, вид спереди; на фиг.2 — то же, вид сбоку, Приспособление содержит блоки звездочек 1 — 4, ось 5, червячную передачу 6 с рукояткой 7, цепи 8 и 9, ходовой винт 10, направляющий стержень 11, нитеводитель

12, средство 13 поворота ходового винта, тормоз 14 нити, паковкодержатель 15 нити, нить основы 16, палец 17, боковые стойки 18 и 19, верхний брус 20, нижний брус 21 и винт

22 для натяжения основы, Блоки звездочек 1 и 2 содержат по две звездочки, расположенные на концах двухстороннего кронштейна 23. Блоки звездочек 3 и 4 содержат по три звездочки. Винт

10 и стержень 11 крепятся к звеньям цепей

8 и 9. Средство поворота винта 13 крепится на винте 10 и может быть выполнено с использованием пальца с собачкой и возвратной пружиной. Нитеводитель 12 установлен на гайке, в которую входит винт 10, а также имеет два отверстия, через одно из которых проходит стержень 11, а через другое — нить основы 16. На стержне 11 крепится тормоз

14 нити основы и поковкодержатель 15. Палец 17 крепится к блоку звездочек 3. Вращение рукоятки 7 передается через червячную передачу 6 и через ось 5 звездочкам блоков звездочек 3 и 4. Движение от блоков звездочек 3 и 4 через соответственно, цепи 8 и

9 передается винту 10 и стержню 11, Процесс заправки ручного ковроткацкого станка основой осуществляется в следующей последовательности.

Блоки звездочек 1 и 2 и блоки звездочек

3 и 4 с осью 5 и червячной передачей 6 устанавливаются и крепятся соответственно на верхнем 20 и нижнем 21 брусьях. На звездочки устанавливаются цепи 8 и 9. В ращением винтом для натяжения основы 22 натягивают цепи 8 и 9. Затем к звеньям цепей 8 и 9 крепят винт 10 с закрепленным на нем средством поворота винта 13 и стержень 11, на которые предварительно надевается нитеводитель 12. На паковкодержатель 15, закрепленный на стержне 11, устанавливается паковка основной нити.

Вращением рукоятки 7 червячной передачи

6 через ось 5 и звездочки блоков 3 и 4 цепи

8 и 9 приводят в движение винт 10 и стержень 11, которые совершают витки вокруг брусьев 20 и 21. В момент зацепления средства 13 поворота винта с пальцем 17 производится поворот винта 10 на некоторый угол и в результате это О происходит перемещение гайки вдоль винта 10 с нитеводителем

12, Перемещение нитеводителя 12 производят до тех пор, пока он не окажется против левого (или правого) края выбранной ширины ковра. Конец нити основы продевают через тормоз 14 нити основы через отверстие в нитеводителе 12, привязывают к нижнему брусу и, вращая рукоятку 7, производят сновку станка основой.

После окончания сновки обрезают нить основы и второй конец привязывают к нижнему брусу 21. Затем открепляют от звеньев цепей 8 и 9 винт 10, стержень 11 с установленными на нем нитеводителем 12 и паковкой основной нити, ослабляют натяжение цепей 8 и 9 снимают их и, наконец, с брусьев

20 и 21 снимают блоки звездочек 1 — 4.

Зевообразовательный механизм съемный и устанавливается на станок после навивки основы.

Формула изобретения

Ручной ковроткацкий станок, содержащий установленные на раме горизонтальные верхний и нижний брусья для размещения на них основы, средство перемещения брусьев и приспособление для заправки станка основой, включающее расположенные поперек брусьев и охватывающие их две бесконечные цепи, связанные с соответствующими им звездочками. ходовой винт и направляющий стержень, закрепленные на цепях параллельно брусьям и несущие гайку ходового винта, имеющую нитеводитель и паковкодержатель с тормозом нити, средство поворота ходового винта и привод звездочек, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции и улучшения условий работы при использовании станком, приспособление для заправки станка основой дополнительно содержит четыре кронштейна, а брусья имеют средства крепления кронштейнов, при этом звездочки смонтированы на кронштейнах, кронштейны выполнены съемными, а привод звездочек смонтирован на одном из кронштейнов и выполнен в виде червячной передачи, на оси выходного звена которой смонтирована одна из звездочек, 1657551
