Реферат



Изобретение относится к машиностроению и позволяет повысить надежность и долговечность каталитического нейтрализа тора. Отработавшие газы от двигателя по ступают через впускной патрубок 7 к каталитическому блоку 9 Внутри блока 9 газ проходит по каналам образованным навитыми по спирали плоской и гофрированной металлическими лентами, поверхность которых покрыта катализатором Крепление блока 9 в корпусе 1 с помощью фиксирующего элемента 10, выполненного в виде стержня, препятствует возникновению эффекта кинопленки, т е выдавливанию центральной зоны спирального блока 9 по потоку отработавших газов. 11 з п ф-лы, 15 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

IsI>s Е 01 N 3/28

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4706518/06 (22) 16.06.89 (46) 23,06,91. Бюл, N. 23 (71) Цен грал ьный научно-исследовательский институт по моторостроению (72) В.M.Âàðòàèÿí, В.З,Новиков, A,М.Сайкин и Е,М,Кузнецов (53) 621,43,068,4(088.8) (56) Патент Великобритании л 1460799, кл, В 1 F, опублик, 1977. (54) КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР (57) Изобретение относится к машиностроеwe и позволяет повысить надежность и

„„59„„1657684 А1 долговечность каталитического нейтрализатора. Отработавшие газы от двигателя поступают через впускной па рубок 7 к каталитическому блоку 9. Внутри блока 9 газ проходит по каналам, образованным навитыми по спирали плоской и гофрированной металлическими лентами, поверхность которых покрыта катализатором. Крепление блока 9 в корпусе 1 с помощью фиксирующего элемента 10, выполненного в виде стержня, препятствует возникновению "эффекта кинопленки", т.е. выдавливанию центральной эоны спирального блока 9 по потоку отработавших газов. 11 з.п. ф-лы, 15 ил, 1657684

Изобретение относится к области машиностроения, в частности к двигателям внутреннего сгорания, а именно к устройствам для снижения токсичности отработавших газов (ОГ).

Цель изобретения — повышение надежности и долговечности.

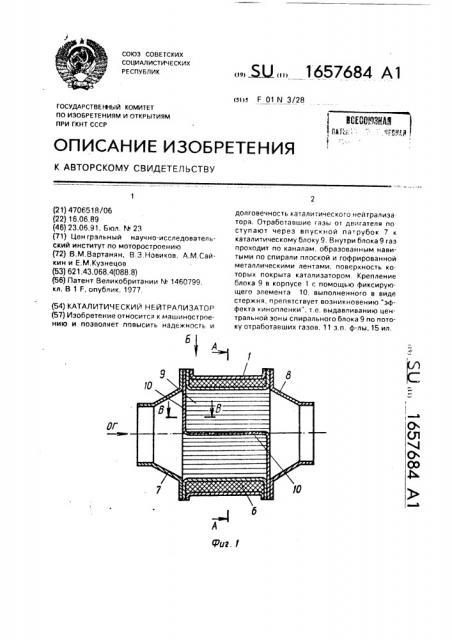

На фиг.1 показан каталитический нейтрализатор с блочным катализатором и элементом крепления блока в корпусе; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — вид

Б на фиг.1; на фиг.4 — разрез  — B на фиг.1; на фиг,5 — вариант конструкции, концы Побразного устройства крепления выведены на одну и ту же торцовую поверхность каталитического блока; на фиг.б — то же, для фиксации блока в корпусе нейтрализатора применены два фиксирующих устройства Zобразной формы; на фиг.7 — то же, Z-образное устройство крепления в средней части блока выполнено в виде проволоки, а его концевые участки выполнены в виде косынок; на фиг.8 — вариант Z-образного крепления; на фиг.9 — вариант изготовления устройства-крепления, выполненного в виде Г-образного участка с резьбовой частью; на фиг.10 — вариант крепления, состоящего иэ отдельных элементов; на фиг.1 1 — вариант конструкции, нейтрализатор имеет разъем по фланцам с одной стороны с фиксацией блока при помощи косынки с другой; на фиг.12 — то же, крепление имеет T-образную форму; на фиг.13 — вариант заделки блока, где крепление имеет S-образную форму; на фиг.14 — разрез à — Г на фиг.13; на фиг. 15 — вариант, в котором крепление имеет О-образную форму.

Каталитический нейтрализатор (фиг,1) содержит корпус 1, состоящий из внутренних полуобечаек 2 и 3, наружных полуобечаек 4 и 5, заложенной между полуобечайками теплоизоляции 6, входного 7 и выходного 8 патрубков.

Внутри корпуса 1 размещен каталитический блок 9, сквозь который проходит

Z-образное устройство крепления в виде стержня, проходящего через блок 9 вдоль его оси, и снабжен фиксирующими элементами 10, расположенными на торцовой поверхности блока 9 и закрепленными на корпусе 1 (между фланцами внутренней обечайки 2 и Э и фланцами патрубков 7 и 8) с помощью сварки или фальцевого замка.

Улемент 10 фиксирует блок 9 в корпусе нейтрализатора с возможностью восприятия как осевых, так и радиальных нагрузок.

Концевые участки элемента крепления, перпендикулярные оси блока, препятствуют возникновению "эффекта кинопленки", т.е, выдавливания центральной зоны спирал ного блока 9 по потоку ОГ. Концевые участки элемента 10 утоплены в тело блока (фиг.4), что препятствует смещению витка относительно друг друга при механических и тепловых нагрузках, Каталитический нейтралиэатор работает следующим образом.

ОГ поступают через впускной патрубок

7 к каталитическому блоку 9. Внутри блока

9 газ проходит по каналам. образованным навитыми по спирали плоской и гофрированной металлическими лентами, поверхность которых покрыта катализатором. В каналах протекают реакции окисления продуктов неполного сгорания топлива, Крепление блока 9 в корпусе 1 с помощью элемента 10, выполненног0 в виде стержня, удовлетворяет требованиям надежности против возникновения "эффекта кинопленки", а также позволяет блоку совершать малые упругие перемещения в радиальном и осевом направлениях при тепловых деформациях, возникающих при переходе двигателя с одного рабочего режима на другой, а также значительно упрощает заделку блока в корпусе нейтрализатора.

15

25

Формула изобретения

1. Каталитический нейтрализатор отработавших газов двигателя внутреннего сгорания, содержащий корпус с впускным и выпускным патрубками и каталитический блок, соосно установленный при помощи устройства крепления в корпусе с образованием каналов для прохода отработавших газов, отличающийся тем, что, с целью повышения надежности и долговечности, устройство крепления выполнено в виде по меньшей мере одного стержня, проходящего через блок вдоль его оси и снабженного фиксирующими элементами, расположенными с обеих сторон блока, причем по меньшей мере один иэ фиксирующих элементов жестко связан с корпусом.

40

3, Нейтралиэатор по пп.1 и 2, о т л и ч аю шийся тем, что стержень и фиксирующие элементы выполнены из проволоки.

4. Нейтрализатор по пп. 1 и 2, отличаю шийся тем, что по меньшей мере один фиксирующий элемент выполнен с косынкой.

5. Нейтрализатор по пп. 1 и 2, о т л и ч аю шийся тем, что связь фиксирующего

2,Нейтралиэатор по п.1, о т л и ч а ю щ и йс я тем, что корпус и блок выполнены цилин50 дрическими.

1657684 Рцг. 2

Вид 8

В-В

l0 элемента с корпусом выполнена при помощи его фланцевого разъема, 6. Нейтрализатор по пп. 1 — 5. о т л и ч аю щ и Р с я тем. чо стержень по меньшей мере с одной стороны снабжен резьбовым 5 соединением с накидной гайкой.

7. Нейтрализатор по пп.1, 2, 4-6, о т л ич а ю шийся тем, что стержень соединен по меньшей мере с одним из фиксирующих элементов через дополнительно установ- 10 ленный упругий элемент.

8. Нейтрализатор по п,7, о т л и ч а юшийся тем, что упругий элемент выполнен в виде предварительно поджатой пружины, 9. Нейтрализатор по пп. 1, 2, 4-6. о т л ич а ю шийся тем, что фиксирующие элементы жестко связаны с корпусом с двух с1 ооон блока.

10. Нейтралиэатор по пп. 1-9,о тл и ч а юшийся тем, что фиксирующие элементы и стержень выполнены заодно.

11. Нейтрализатор по п.9, о т л и ч а юшийся тем, что стержень с фиксирующими элементами выполнен П-образной формы.

12, Нейтрализатор по п.9, о т л и ч а юшийся тем. что стержень с фиксирующими элементами выполнены Z-образной формы.

1657684

1657684 бЬг. 12

Г-Г

1657684

Фиа 15
