Радиально-поршневой гидромотор

Радиально-поршневой гидромотор

Иллюстрации

Показать все

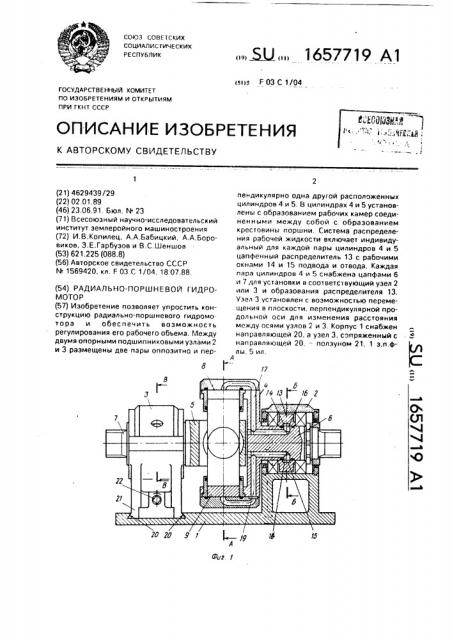

Реферат



Изобретение позволяет упростить конструкцию радиально-поршневого гидромотора и обеспечить возможность регулирования его рабочего объема. Между двумя опорными подшипниковыми узлами 2 и 3 размещены две пары оппозитно и пер / / / 20 20 9 f пендикулярно одна другой расположенных цилиндров 4 и 5. В цилиндрах 4 и 5 установлены с образованием рабочих камер соединенными между собой с образованием крестовины поршни. Система распределения рабочей жидкости включает индивидуальный для каждой пары цилиндров 4 и 5 цапфенный распределитель 13 с рабочими окнами 14 и 15 подвода и отвода. Каждая пара цилиндров 4 и 5 снабжена цапфами 6 и 7 для установки в соответст вующий узел 2 или 3 и образования распределителя 13. Узел 3 установлен с возможностью перемещения в плоскости, перпендикулярной продольной оси для изменения расстояния между осями узлов 2 и 3. Корпус 1 снабжен направляющей 20, а узел 3, сопряженный с направляющей 20, - ползуном 21. 1 з.п.флы. 5 ил. ч. ( f ° f 13 V 6 2 / / ЗДМА ч/ргя 7 о ел N| V| ю It15

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 F 03 С 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4629439/29 (22) 02.01.89 (46) 23.06.91. Бюл. N 23 (71) Всесоюзный научно-исследовательский институт эемлеройного машиностроения (72) И.В.Копилец, А.А.Бабицкий, А,А,Боровиков, 3,Е.Гарбузов и В.С.Шеншов (53) 621.225 (088.8) (56) Авторское свидетельство СССР

¹ 11556699442200, кл. F 03 С 1/04, 18.07,88. (54) РАДИАЛЬНО-ПОРШНЕВОЙ ГИДPOМОТОР (57) Изобретение позволяет упростить конструкцию радиально-поршневого гидромотора и обеспечить воэможность регулирования его рабочего объема. Между двумя опорными подшипниковыми узлами 2 и 3 размещены две пары оппозитно и пер„„Я „„1657719 А1 пендикулярно одна другой расположенных цилиндров 4 и 5. В цилиндрах 4 и 5 установлены с образованием рабочих камер соединенными между собой с образованием крестовины поршни. Система распределения рабочей жидкости включает индивидуальный для каждой пары цилиндров 4 и 5 цапфенный распределитель 13 с рабочими окнами 14 и 15 подвода и отвода. Каждая пара цилиндров 4 и 5 снабжена цапфами 6 и 7 для установки в соответст вующий узел 2 или 3 и образования распределителя 13.

Узел 3 установлен с воэможностью перемещения в плоскости, перпендикулярной продольной оси для изменения расстояния между осями узлов 2 и 3. Корпус 1 снабжен направляющей 20, а узел 3, сопряженный с направляющей 20, — полэуном 21. 1 з.п.флы. 5 ил.

17

1657719

Изобретение относится к гидромашиностроению, в частности к радиально-поршневым гидромоторам.

Цель изобретения — упрощение конструкции гидромотора и обесйечение возможности регулирования его рабочего объема.

На фиг. 1 изображен гидромотор. продольный разрез по одной паре цилиндров и подшипниковому узлу; на фиг. 2 — сечение

А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1; на.фиг. 4 — сечение B — Bна фиг,,1; на фиг. 5 — кинематическая схема движения крестовины при работе гидромотора, Радиально-поршневой гидромотор содержит корпус 1 с двумя опорными подшипниковыми узлами 2 и 3, между которыми размещены две опоры оппозитно и перпендикулярно один другой расположенных цилиндров 4 и 5 с цапфами 6 и 7 соответственно, установленными в подшипниковых узлах 2 и 3.

В парах оппоэитных цилиндров 4 и 5 установлены оси с образованием рабочих камер 8 — 11, соединенные между собой с образованием крестовины 12 поршни.

Гидромотор имеет систему распределения рабочей жидкости, включающую индивидуальный для каждой пэры оппозитных цилиндров 4 и 5 цапфенный распределитель 13 с рабочими окнами 14 и 15 подвода и отвода рабочей жидкости и каналы 16 — 19 для попеременного сообщения каждой рабочей камеры 8-11 с окнами 14 и 15 подвода и отвода.

Изобретение предусматривает обеспечение возможности регулирования рабочего объема гидромотора, для чего один из опорных подшипниковых узлов — узел 3, установлен с возможностью перемещения в плоскости, перпендикулярной продольной оси мотора для изменения расстояния между осями подшипниковых узлов 2 и 3, при этом корпус 1 снабжен направляющей 20, а подшипниковый узел 3, сопряженный с этой направляющей — ползуном 21, который перемещается и удерживается в заданном положении винтом 22.

На схеме, изображенной на фиг, 5, точки 23 и 24 представляют собой ось цапф 6 и

7, точка 25 — ось симметрии крестовины 12, окружность 26 радиуса R представляет собой траекторию движения точки 25 крестовины 12 при работе мотора. Изменяя расстояние между осями цапф 6 и 7, изменяется радиус R и рабочий объем мотора.

Гидромотор работает следующим образом, При подаче рабочей жидкости под давлением в рабочее окно, например 14 распределителя 13, рабочая жидкость по каналам 16 и 17 поступает в рабочую камеру

8, где воздействует на торец крестовины 12, перемещая ее в сторону уменьшения объема рабочей камеры 9, из которой жидкость по каналам 19 и 18 вытесняется в рабочее окно 15 распределителя 13, откуда отводится из мотооа. За счет взаимодействия крестовины 12 со стенкоми пар цилиндров 4 и 5 смещения осей цапф 6 и 7 возникает крутящий момент, снимаемь и с цапф 6 и 7, при этом пары цилиндров 4 и 5 вращаются относительно осей цапф 6 и 7. а связывающая пары цилиндров 4 и 5 крестовина 12 совершает одновременно планетарное движение и относительно пар цилиндров 4 и 5 возвратно-поступательное движение вдоль осей цилиндров, Формула изобретения

1. Радиально-поршневой гидромотор. содержащий корпус с двумя опорными подшипниковыми узлами, между которыми размещены две пары оппоэитно и перпендикулярно одна другой расположенных цилиндров с установленными в них с образованием рабочих камер, соединенными между собой с образованием крестовины поршнями, систему распределения рабочей жидкости. включающую индивидуальный для каждой пары оппоэитных цилиндров цапфенный распределитель с рабочими окнами подвода и отвода рабочей жидкости и каналы для попеременного сообщения каждой рабочей камеры с окнами подвода и отвода, о т л и ч аю шийся тем, что, с целью упрощения конструкции, каждая пара оппоэитных цилиндров снабжена цапфой для установки в соответствующий опорный подшипниковый узел и образования индивидуального цапфенного распределителя.

2. Гидромотор по и. 1, о т л и ч а ю щ и йс я тем, что, с целью регулирования его рабочего объема. один из опорных подшипниковых узлов установлен с возможностью перемещения в плоскости, перпендикулярной продольной оси мотора для изменения расстояния между осями подшипниковых узлов, при этом корпус снабжен направляющей, а подшипниковый узел — сопряженным с этой направляющей полэуном.

16 7719

А-А

Б-Б

1657719

8-8 19

Фиг. 5
