Изобретение относится к машине строению, а именно к конструкциям валов, обладающих диссипативными антивибрационными свойствами Цель изобретения повышение долговечности вала путем гашения высокочастотных колебаний. На валу 1 с торцовой его части 2 выполнена полость (П) 3 с экспоненциальной поверхностью . Внутри П 3 установлены с зазором один относительно другого элементы 4. П 3 заполнена вязкой средой, например минеральным маслом, и герметизирована заглушкой 5. Элементы 4 выполнены в виде секторов из одного и того же материала, что и вал 1. 3 з.п. ф-лы. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s F 16 С 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 ! йЬ (21) 4656193/27 (22) 28.02.89 (46) 23.06.91, Бюл. М 23 (72) В.А.Фетисов и Д.Н.Махалин (53) 621.824 (088.8) (56) Патент Великобритании

М 1462170, кл, F 16 С 3/02, 1977. (54) ВАЛ (57) Изобретение относится к машиностроению. а именно к конструкциям валов, обладающих диссипативными анти„,5U,„, 1657782 А1 вибрационными свойствами. Цель изобретения — повышение долговечности вага путем гашения высокочастотных колебаний.

На валу 1 с торцовой его части 2 выполнена полость (П) 3 с экспоненциальной поверхностью. Внутри П 3 установлены с зазором один относительно другого элементы 4. П 3 заполнена вязкой средой, например минеральным маслом, и герметизирована заглушкой 5. Элементы 4 выполнены в виде секторов иэ одного и того же материала, что и вал 1, 3 з.п. ф-лы, 2 ил.

0с (Я 00 Э

1657782

Изобретение относится к машиностроению, более конкретно к конструкциям валов, обладающих диссипативными антивибрационными свойствами, А-А

Составитель В. Терехов

Техред M.Ìîðãåíòàë

Корректор С. Шевкун

Редактор И. Шулла

Заказ 1701 Тираж 428 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г Ужгород, ул.Гагарина, 101

Цель изобретения — повышение долговечности путем гашения высокочастотных колебаний.

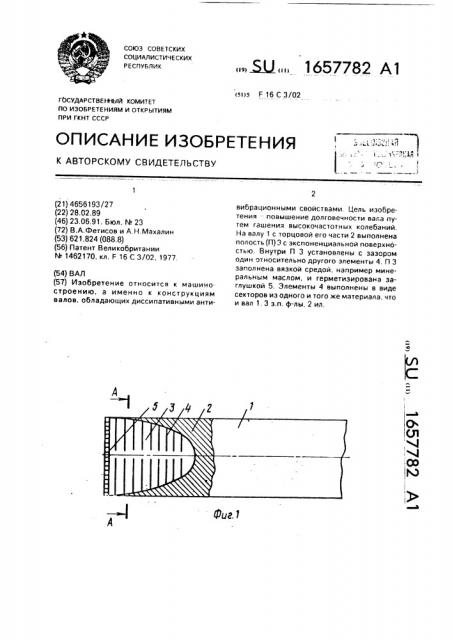

На фиг.1 изображен вал, общий вид; на фиг.2 — сечение А-А на фиг,1.

Вал 1 содержит демпфирующую торцовую часть 2, выполненную в виде глухой полости 3 с экспоненциальной поверхностью, на которой установлены выступающие виброгасящие элементы 4. Полость 3 заполнена вязкой средой, например минеральным маслом, и герметизирована заглушкой 5, Элементы 4 выполнены из одного и того же материала, что и вал 1.

Вал работает следующим образом.

Возникающие в валу 1 высокочастотные волны, например, ультразвукового диапазона распространяются по конструкции вала 1, Энергия волны концентрируется в полости 3, при этом по мере распространения волны вдоль экспоненциальной поверхности происходит частичная диссипация ее энергии эа счет совершения работы внутреннего трения на поверхности раздела с вязкой средой. Одновременно за счет изменения волнового сопротивления в местах прикрепления элементов 4 и возбуждения отраженных волн происходит дополнительное гашение энергии. 3аглушка 5 служит для герметизации полости

5 от внешней среды.

Технико-экономическая эффективность вала выражается в повышении долговечно5 сти как самого вала, так и присоединяемых к нему элементов.

Кроме того, в нем возможно производить изменение диссипативных свойств путем замены вязкой среды, в которую

10 производится рассеяние энергии ультразвуковых волн или путем изменения формы выступающих элементов.

Формула изобретения

15 1. Вал, содержащий демпфирующий элемент, отличающийся тем, что, с целью повышения долговечности путем гашения высокочастотных колебаний, демпфирующий элемент выполнен в виде глухой

20 экспоненциальной полости, расположенной в торце вала, внутри которой размещены виброгасящие элементы, полость заполнена вязкой средой и герметиэирована заглушкой. при этом виброгасящие элементы установ25 лены с зазором один относительно другого и соединены с поверхностью полости.

2. Вал по п.1, отличающийся тем, что виброгасящие элементы выполнены в виде секторов.

30 3. Вал поп,1,отличающийся тем, что виброгасящие элементы выполнены из того же материала, что и вал, Валпоп1,отличающийся тем, что он выполнен иэ металла.
