Способ управления городской сетью газоснабжения

Способ управления городской сетью газоснабжения

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить качество управления городской сетью газоснабжения за счет выделения комплекса телемеханики с ЭВМ. Воздействуют на уставки давлений регуляторов газорегуляторного пункта в точках питания сети низкого давления. Измеряют давление в контролируемых точках, удаленных от пункта на рассчитанное расстояние. Измеряют давление при утреннем пике расхода газа и их значение вводят в ЭВМ. Затем в этих же точках измеряют периодически давления. ЭВМ вычисляет разности давлений между текущими значениями давлений и давлениями при утреннем пике. Затем автоматически уменьшают соответствующие величины уставок задатчиков на величины разности этих давлений.

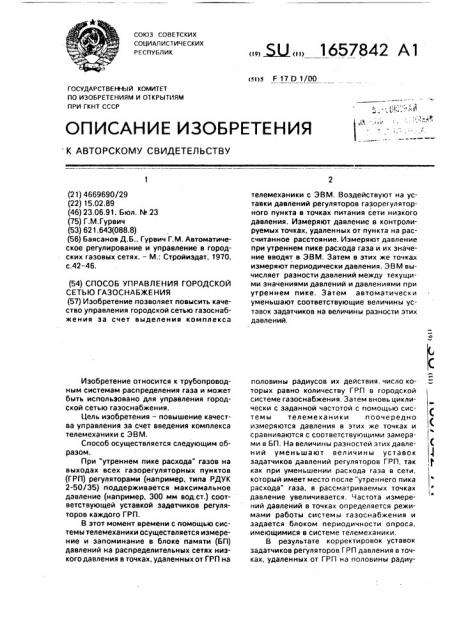

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4669690/29 (22) 15.02.89 (46) 23.06.91. Бюл. М 23 (75) Г.M,Ãóðeè÷ (53) 621.643(088.8) (56) Баясэнов Д.Б., Гурвич Г.М, Автоматическое регулирование и управление в городских газовых сетях. — M.: Стройиздат, 1970, с.42 — 46. (54) СПОСОБ УПРАВЛЕНИЯ ГОРОДСКОЙ

СЕТЬЮ ГАЗОСНАБЖЕНИЯ (57) Изобретение позволяет повысить качество управления городской сетью газоснабжения за счет выделения комплекса

Изобретение относится к трубопроводным системам распределения газа и может быть использовано для управления городской сетью газоснабжения.

Цель изобретения — повышение качества управления эа счет введения комплекса телемеханики с ЭВМ.

Способ осуществляется следующим образом.

При "утреннем пике расхода" газов на выходах всех газорегуляторных пунктов (ГРП) регуляторами (например, типа РДУК

2-50/35) поддерживается максимальное давление (например, 300 мм вод.ст,) соответствующей уставкой задатчиков регуляторов каждого ГРП.

В этот момент времени с помощью системы телемеханики осуществляется измерение и запоминание в блоке памяти (БП) давлений на распределительных сетях низкого давления в точках, удаленных от ГРП на

„„. Ж ÄÄ1657842 А1 телемеханики с ЭВМ. Воздействуют на уставки давлений регуляторов гаэорегуляторного пункта в точках питания сети низкого давления. Измеряют давление в контролируемых точках, удаленных от пункта на рассчитанное расстояние. Измеряют давление при утреннем пике расхода газа и их значение вводят в ЭВМ. Затем в этих же точках измеряют периодически давления, Э ВМ вычисляет разности давлений между текущими значениями давлений и давлениями при утреннем пике. Затем автоматически уменьшают соответствующие величины устэвок задатчиков на величины разности этих давлений, половины радиусов их действия, число которых равно количеству ГРП в городской системе газоснабжения. Затем вновь циклически с заданной частотой с помощью системы телемеханики поочередно измеряются давления в этих же точках и сравниваются с соответствующими замерами в БП. На величины разностей этих давлений уменьшают величины уставок зэдатчиков давлений регуляторов ГРП, так как при уменьшении расхода газа в сети, который имеет место после "утреннего пика расхода" газа, в рассматриваемых точках давление увеличивается, Частота измерений давлений в точках определяется режимами работы системы газоснабжения и задается блоком периодичности опроса, имеющимися в системе телемеханики.

В результате корректировок уставок задатчиков регуляторов ГРП давления в точках, удаленных от ГРП на половины радиу1657842

Составитель И. Салькова

Техред М.Моргентал Корректор Т. Палий

Редактор Н, Рогулич

Заказ 1703 Тираж 3% Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 сов их действия, в среднем в течение 24 ч (от первого цикла работы системы телемеханики при "утреннем пике расхода" текущих суток до первого цикла при "утреннем пике расхода" последующих суток) остаются неизменными, а давления на выходах ГРП в системе газоснабжения низкого давления изменяются в зависимости от расчетных расходов газа в распределительных сетях низкого давления.

Применение способа позволяет снизить колебания давлений перед газоиспользующими приборами в сети низкого давления при часовых колебаниях расхода аэа и повысит их КПД.

Формула изобретения

Способ управления городской сетью газоснабжения, в частности в области низкого давления, посредством воздействий на уставки давлений регуляторов газорегуляторного пункта в точках питания сети низкого давления, включающий измерение давлений в контролируемых точках, удаленных от гаэорегуляторного пункта на расстояние LA, определяемое выражением где L — радиус действия газорегуляторного

5 пункта;

Л Po e — перепад давления на ответвлении;

Рг.вкс, Рг.мин — соответственно максимальное и минимальное давления в сети

10 газоснабжения, отличающийся тем, что, с целью повышения качества управления эа счет введения комплекса телемеханики с 3ВМ, измеряют давления в контролируемых точ15 ках при "утреннем пике расхода" газа и их значения вводят в ЭВМ, а затем периодически в этих же точках измеряют давление, и

ЭВМ вычисляет разности давлений между текущими значениями давлений и давлениями при "утреннем пике расхода" газа, а затем автоматически уменьшают соответствующие величины уставок эадатчиков давлений регуляторов газорегуляторного пункта wa величины разности этих давле25 ний,
