Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕН.ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4459286/06 (22) 11.07.88 (46) 23.06.91. Бюл. th 23 (71) Нвучно-производственное объединение по исследованию и проектированию энергетического оборудования им.И.И.Ползунова (72) В.Ç..Лейкин, П.М.Лузин и В.Е.Маслов (53) 662.187.8 (088.8) (56) Авторское свидетельство СССР

М 937879, кл. F 23 С 11/02, 1980. (54) СИСТЕМА ТОПЛИВОПОДГОТОВКИ

„„Я „„1657872 А1 (и)з F 23 V 1/00, F 23 С 11/02 (57) Изобретение касается сжигания твердого топлива, Цель — повышение экономичности. Это достигается соединением течки 13 мелкой фракции классификатора 10 с дополнительным смесителем 14, к которому подключен выход дробилки 12, и подключением циклона 6 к основному смесителю 4. Такое выполнение системы позволяет осуществить двухстадийное перемешивание топлива с золой и нагрев и сушку топлива. 2 з,п, ф-лы, 3 ил. (Ь (л 4

00 4

ЬЭ

1657872

Изобретение относится к сжиганию твердого топлива и может быть использованоо на тепловых электростанциях, оснащенных котлами с циркулирующим кипящим слоем.

Целью изобретения является повышение экономичности.

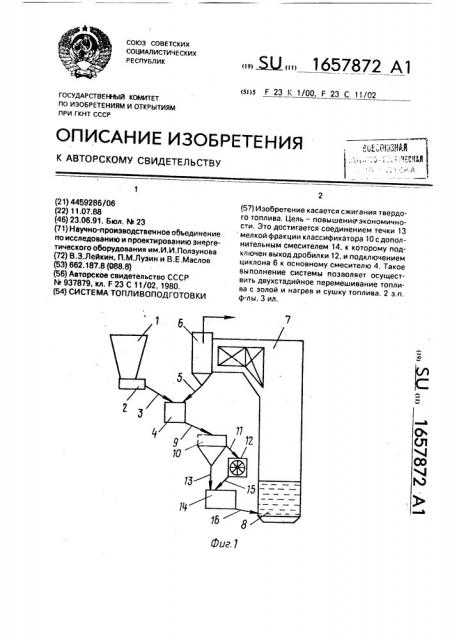

На фиг.1 изображена система топливоподготовки; на фиг.2 и 3 — то же, варианты.

Система топливоподготовки содержит бункер 1 сырого топлива с питателем 2, соединенным течкой 3 с основным смесителем 4 топлива, к которому патрубком 5 подключен циклон 6 возврата золы котла

7, снабженного топкой 8 кипящего слоя.

Смеситель 4 течкой 9 соединен с классификатором 10, у которого течка 11 крупных фракций подключена к дробилке 12, а течка

13 мелких фракций соединена с дополнительным смесителем 14, подключенным на входе к патрубку 15 готового продукта дробления после дробилки 12, а на выходе— течкой 16 с топкой 8 кипящего слоя. Для варианта фиг.2 циклон 6 соединен с дополнительным смесителем 14 пвтрубком 17, а для варианта фиг.3 пвтрубок 15 после дробилки 12 снабжен дополнительным классификатором 18, течка 19 мелких фракций которого соединена с дополнительным смесителем 14, а течка 20 крупных фракций — с эабрасывателем 21, размещенным над слоем топки 8.

Система топливоподготовки работает следующим образом.

Исходный уголь из бункера 1 питателем

2 по течке 3 подается в основной смеситель

4, в который по патрубку 5 поступает уловленная в циклоне 6 зола (c температурой

500-800ОС), уносимая из топки 8.

В смесителе 4 происходит первая стадия перемешивания золы с топливом, испарение внешней влаги из топлива, предварительное охлаждение циркулирующей в топку 8 золы и предварительный нагрев топлива зв счет крвтковрвменного его контакта с эоловыми частицами до уровня (76-90©С), обеспечивающего надежную и взрыеобезопасную работу классификатора

10 и дробилки 12. Смесь золы с топливом иэ смесителя 4 по течке 9 подается в классификатор 10, в котором отдаляются крупные фракции топлива (> 10-15 мм) и направляются по течке 11 в дробилку 12, а более мелкие топливные частицы вместе с золой по течке 13 поступают в дополнительный смеситель 14. В этот же смеситель по патрубку 15 поступает готовый дробленный продукт из дробилки 12, и в нем осуществляются окончательная стадия охлаждения золы. перемешиваемого ее с мелким топли10

40 вом и нагрев топлива (до =150-200 С), после чего смесь охлажденной циркупирующей золы и нагретого топлива поступает в топку 8 (под слой), В случае работы на маловлажном топливе предварительный его нагрев в смеситель

4 до допустимого уровня может быть достигнут при смешении с небольшой частью циркулирующей эолы. В этом случае используется вариант системы фиг.2, в котором часть золы подается по патрубку 17 непосредственно в дополнительный смеситепь

14.

В случае, если применяется топочное устройство с подачей наиболее крупных кусков топлива над кипящим слоем, используется вариант системы 3. Дробленное топливо иэ дробилки 12 по патрубку 15 поступает на дополнительный классификатор

18, в котором крупная часть дробпенного топлива отделяется, подается по течке 20 в эабрасыватель 21 и разбрасывается над кипящим слоем топки 8, а мелкая часть по патрубку 19 поступает в дополнительный смеситель 14, после чего по течке 16 в смеси с охлажденной циркулирующей золой транспортируется под слой в топку 8.

Таким образом, в системе топпивоприготовпения осуществляется двухстадийное перемешивание возврата эолы с топливом — в основном смесителе 4 происходят предварительная стадия охлаждения циркулирующей золы, предварительный нагрев исходного крупного топлива и испарение внешней влаги иэ него, чем обеспечивается надежная и вэрывобеэопасная работа дробилки, а в дополнительном смесителе 14 — окончательное глубокое охлаждение золы и нагрев мелкого дробленного топлива, чем обеспечивается снижение количества циркулирующей золы и, следовательно, достигается повышение экономичности установки.

Формула изобретения

1.Система топливоподготовки котла с топкой циркулирующего кипящего слоя, снабженной циклоном возврата золы, содержащая смеситель топлива, подключенный к бункеру сырого топлива, установленный за смесителем классификатор. течка мелкой фракции которого соединена с топкой, а течка крупной фракции — с дробилкой, о т п ич а ю щ а я с я тем, что, с целью повышения экономичности, течка мелкой фракции снабжена дополнительным смесителем. к которому подключен выход дробилки, а циклон возврата эолы подключен к основному смесителю.

1657872

Составитель В. Круглянский

Техред М.Моргентал Корректор М. Шароши

Редактор И,Горная

Заказ 1705 Тираж 354 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

2,Система по п.1, отл и ча ю ща я с я тем, что циклон возврата золы подключен также к дополнительному смесителю.

3.Система по п.1, отличающаяся тем, что между дробилкой и дополнительным смесителем установлен дополнительный классификатор, течка отвода крупных частиц которого подключена к топке над слоем.
