Реферат



Изобретение позволяет упростит ь условия транспортировки и эксплуатации, а также монтаж и демонтаж модуля в полевых условиях. Модуль содержит скоммутировэнные солнечные батаоеи 1. помещенные в стеклянные газонаполненные капсулы 2. Последние с одного торца герметично запаяны , а с другого имеют контактный вывод для стыковки с контактными разьемами общей шины 5, проложенной по одной из сторон рамы 4. Несущая рама 4 выполнена из эластичного материала и имеет карманы 6. в которые внатяг вставляются капсулы 2. Противоположные карманы 6 соединены между собой попарно эластичными перемычками 7. Такая рама имеет высокую устойчивость к механическим воздействиям и малый обьем в сложенном состоянии. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>1s F 24 J 2/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕ,: НИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О« (Л

«4

)00 (21) 4698143/06 (22) 01.06.89 (46) 23.06.91,Бюл. М 23 (71) Всесоюзный научно-исследовательский институт электрификации сельского хозяйства (72) P.Ê.Àëèåâ, В,П.Муругов и Д.С.Стребков (53) 662.998 (088.8) (56) Пульманов Н.В.. Потапов B.Н. Солнечные батареи в защитных прозрачных оболочках.-Гелиотехника, 1972, N 5, с.25-28, (54} ФОТОЭЛЕКТРИЧЕСКИЙ МОДУЛЬ (57) Изобретение позволяет упростить условия транспортировки и эксплуатации, а также монтаж и демонтаж модуля в полевых

„„ 0„„1657892 А1 условиях. Модуль содержит скоммутированные солнечные батареи 1, помещенные в стеклянные газонаполненные капсулы 2.

Последние с одного торца герметично запаяны, а с другого имеют контактный вывод для стыковки с контактными разъемами общей шины 5, проложенной по одной из сторон рамы 4. Несущая рама 4 выполнена из эластичного материала и имеет карманы 6. в которые внатяг вставляются капсулы 2.

Противоположные карманы 6 соединены между собой попарно эластичными перемычками 7. Такая рама имеет высокую устойчивость к механическим воздействиям и малый обьем в сложенном состоянии. 3 ил, 1657892

Изобретение относится к гелиотехнике, а именно к области фотоэлектрических модулей источников питания автономных потребителей.

Цель изобретения — упрощение монтажа и демонтажа, а также условий транспортировки и эксплуатации модуля за счет разборности конструкции и применения эластичных материалов для несущей конструкции.

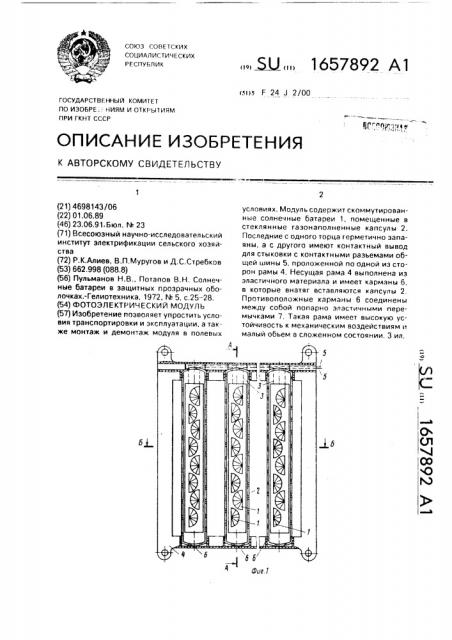

На фиг.1 представлен фотоэлектрический модуль, общий вид; на фиг.2 — разрез

А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1.

Фотоэлектрический модуль содержит солнечные батареи 1 в стеклянных герметичных газанаполненных капсулах 2, имеющих контактный вывод 3 с одного торца, а также несущую раму 4 и общую шину 5 с контактными разъемами, проложенную по одной из сторон рамы 4, Последняя выполнена из эластичного материала с карманами

6 для крепления внатяг капсул 2 с двух их сторон. Противоположные карманы 6 соединены попарно эластичными перемычками 7.

Модуль работает следующим образом.

После окончания транспортировки несущая рама 4 раскладывается на опоре с ориентацией на юг 0од углом наклона, равным широте местности. Стеклянные капсулы 2 вставляются в карманы 6 рамы 4, При этом контактный вывод 3 капсулы 2 стыкуются с контактным разъемом шины 5. В результате фотовольтаического преобразования солнечной радиации посредством скоммутированных солнечных батарей 1 вырабатывается электрический ток,кото5 рый по шине 5 передается автономному потребителюю.

Для транспортировки модуля несущая рама 4 складывается в рулон (фиг.3), устанавливается в контейнер и погружается на

10 транспортное средство, Преимуществом такой конструкции,. несущей рамы фотоэлектрического модуля, является малый объем в сложенном состоянии и высокая устойчивость к механическим воздействиям, а так15 же возможность сборки источника питания большой мощности в полевых условиях.

Формула изобретения

20 Фотоэлектрический модуль, содержащий солнечные батареи в стеклянных герметичных газонаполненных капсулах, имеющих контактный вывод с одного торца, несущую раму и общую шину с контактными

25 разъемами, проложенную по одной из сторон рамы, отл ича ющийс я тем, что, с целью упрощения монтажа и демонтажа, а также условий транспортировки и эксплуатации, рама выполнена из эластичного ма30 териала с карманами для крепления внатяг капсул с двух их сторон, причем противоположные карманы соединены попарно эластичными перемычками.

1657892

4-A

Б-Б
