Устройство для испытания коммутационных элементов

Устройство для испытания коммутационных элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, в частности к устройствам испытания коммутационных изделий, и может быть использовано для испытания кнопок, нажимных переключателей и клавиатур. Цель изобретения - повышение надежности и точности устройства, а также его упрощение . Устройство для испытания коммутационных элементов содержит вибропривод 1, соединенный со столом 3 для установки испытуемых коммутационных элеменов 4 (на чертеже показаны кнопками). На столе 3 установлена панель 5, имеющая направляющие отверстия 6, в которых свободно размещены шарики 7. Между испытуемыми коммутационными элементами 4 и панелью 5 введена эластичная прокладка 8, а с противоположной стороны панель 5 закрыта демпфирующей прокладкой 9. Под одним из направляющих отверстий 6 с шариком 7 установлен датчик 11 усилия. Вибропривод 1 приводит в периодическое возвратно-поступательное движение стол 3, в результате инерционные массы 7 периодически надавливают на кнопку 4, моделируя ход и усилие нажатия кнопки. 3 з.п. ф-лы, 1 ил. fe

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 6 01 М 19/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ВОЕООВЗНМ

ПА!сйТНГ ТЕИЙЧ

;Е: ""ОТЕК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М

\И

10 (21) 4628364/24 (22) 29.12.88 (46) 23.06.91. Бюл. М 23 (72) В.И. Попов, О,С. Федосеев и Е.А. Сысоева (53) 621-54(088,8) (56) Авторское свидетельство СССР

hh 633750, кл. G 01 M 19/00, 1978.

Авторское свидетельство СССР

ЬЬ 1132182, кл. G 01 М 19/00, 1979. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ КОММУТАЦИОННЫХ ЭЛЕМЕНТОВ (57) Изобретение относится к испытательной технике, в частности к устройствам испытания коммутационных изделий, и может быть использовано для испытания кнопок, нажимных переключателей и клавиатур.

Цель изобретения — повышение надежности и точности устройства, а также его упроще„, Ы,„1658011 А1 ние, Устройство для испытания коммутационных элементов содержит вибропривод 1, соединенный со столом 3 для установки испытуемых коммутационных элеменов 4 (на чертеже показаны кнопками), На столе 3 установлена панель 5, имеющая направляющие отверстия 6, в которых свободно размещены шарики 7. Между испытуемыми коммутационными элементами 4 и панелью

5 введена эластичная прокладка 8, а с противоположной стороны панель 5 закрыта демпфирующей прокладкой 9. Под одним из направляющих отверстий 6 с шариком 7 установлен датчик 11 усилия. Вибропривод 1 приводит в периодическое возвратно-поступательное движение стол 3, в результате инерционные массы 7 периодически надавливают на кнопку 4, моделируя ход и усилие нажатия кнопки. 3 з.п. ф-лы, 1 ил.

1658011

Изобретение относится к испытательной технике, е частности к устройствам испытания коммутационных элементов, и может быть использовано для испытания кнопок, нажимных переключателей и клавиатур.

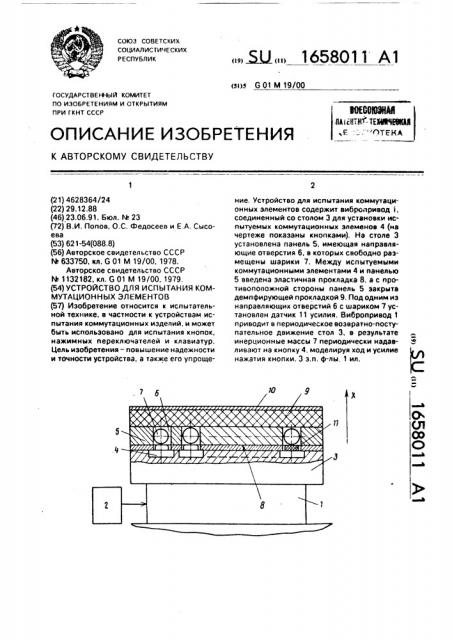

Цель изобретения — повышение надежности и точности устройства, а также его упрощение, На чертеже схематически изображено устройство для испытания коммутационных элементов.

Устройство содержит еибропривод 1 с блоком 2 его управления. С виброприеодом

1 соединен стол 3, имеющий гнезда для установки и крепления испытуемых коммутационных элементов 4 (на чертеже показана кнопка). На столе 3 установлена и закреплена панель 5, имеющая направляющие отверстия б, в которых свободно размещены шарики 7 (тела с инерционной массой). Между испытуемыми элементами 4 и панелью введена эластичная прокладка 8 из латекса, а с противоположной стороны— демпфирующая прокладка 9 из войлока, накрытая пластиной 10. Все элементы конструкции жестко соединены между собой винтами (не показаны) и с виброприводом 1, Контакты испытуемых изделий соединены с блоком индикации срабатывания кнопок(не показан), который представляет собой сОВО купность индикаторных элементов по числу испытуемых изделий. Под одним из направляющих отверстий б с шариком 7 установлен датчик 11 усилия (пьезоэлектрическая пластина), выход которого соединен с элементом усилия в блоке индикации (не показан).

Отверстия б регулярно расположены на панели 5 и содержат шарики 7 в соответствии с архитектурой испытуемой клавиатуры или количеством испытуемых кнопок в партии.

Тело с инерционной массой может быть выполнено и в виде цилиндра.

Работает устройство следующим образом.

Вибропривод 1 приводит в периодическое возвратно-поступательное движение (колебание) стол 3 с закрепленными на нем испытуемыми элементами (кнопками) 4.

Свободно размещенные в отверстиях б пане v. 5 шарики 7 давят на испытуемые кнопки 4 при движении стола 3 е направлении оси Х и освобождают их при движении стола в противоположном направлении Сила нажатия шариком 7 на кнопку 4 пропорциональна ускорениlo, развиваемому виброприводом 1, При горизонтальном рас(2) (3) положении стола 3 сила нажатия на кнопку равна

F=(a+g) m, (1) где а — ускорение стола 3;

5 g — ускорение силы тяжести;

m — масса шарика 7.

8 случае вертикального расположения стола 3 сила нажатия на кнопку равна

F =-am, 10 При гармоническом колебании х =1sin 2 л f-t ускорение а =.— — — — 1(2 гf)2 sin 2>тf t, (4) о >t

15 где I — ампчитуда колебания;

f — - частота колебания: х — смещение по оси Х;

1 — время.

Задавая с блока 2 управления амплитуду и частоту f колебаний стола 3, моделируется ход и усилие нажатия кнопки 4, которое контролируется датчиком 11 усилия. Демпфирующая прокладка 9 поглощает энергию, приобретенную шариком 7 при взаимодействии с кнопкой 4, препятстсвуя возникновению резонанса.

В силу отсутствия сложных кинематических цепей и трущихся деталей устройство

30 имеет повышенную надежность.

Соаанение зависимостей (3) и (4) показывает, что усилие на кнопку нарастает по ходу перемещения стола 3, достигая максимума s крайней точке перемещения, что со35 ответствует реально существующему характеру нагрузки на кнопку. Импульсный режим работы вибропривода (вибростенда), имитирующий ударное ускорение, позволяе еще точнее моделировать нагрузку на клавишу (кнопку).

Возможность точной установки усилия на клавишу (кнопку) по показаниям датчика

11 усилия позволяет, кроме ресурсных испытаний, проводить исследования коммута45 ционного изделия на усилие срабатывания.

Формула изобретения
