Устройство для определения триботехнических параметров при трении образца грунта по армирующему его элементу

Устройство для определения триботехнических параметров при трении образца грунта по армирующему его элементу

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для исследования трибопараметров армированных грунтовых массивов Цель изобретения - расширение функциональных возможностей путем определения не только контактного сопротивления сдвигу, но и величины деформации армирующего грунт элемента, Узлом 9 устанавливают требуемые коэффициенты упругого отпора образца 4 грунта. Устанавливают образец 4 грунта и элемент 2 в обойме 5, Нагружают образец 4 грунта. Фиксируют усилия нагружения индикаторами 13. Прикладывают сдвигающее усилие к армирующему грунт элементу 2 приводом 3 его перемещения. Фиксируют величину деформации армирующего грунт элемента 2 по показаниям обоих прогибомеров 12. 1 ил.

СОЮЗ СОВЕ1СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 N 19/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4668017/28 (22) 27.03.89 (46) 23.06.91. Бюл. N. 23 (71) Белорусский политехнический институт (72) Д.Ю.Соболевский и О.B,Ïîïîâ (53) 620.178.16 (088.8) (56) Авторское свидетельство СССР

М 1491143, кл. G 01 N 19/02, 1988, (54) УСТРОЙСТ80 ДЛЯ ОПРЕДЕЛЕНИЯ

ТРИБОТЕХНИЧЕСКИХ llAPAME7POB ПРИ

ТРЕНИИ ОБРАЗЦА ГРУНТА ПО АРМИРУ1ОЩЕМУ ЕГО ЭЛЕМЕНТУ (57) Изобретение может бы1ь использовано для исследования трибопараметров армированных грунтовых массивов. Цель изо„„5LJ„, 1658038 А1 бретения — расширение функциональных воэможностей путем определения не только контактного сопротивления сдвигу, но и величины деформации армирующего грунт элемента, Узлом 9 устанавливают требуемые коэффициенты упругого отпора образца 4 грунта. Устанавливают образец 4 грунта и элемент 2 в обойме 5, Нагружают образец 4 грунта. Фиксируют усилия нагружения индикаторами 13. Прикладывают сдвигающее усилие к армирующему грунт элементу 2 приводом 3 его перемещения.

Фиксируют величину деформации армирующего грунт элемента 2 по показаниям обоих прогибомеров 12, 1 ил.

1658038 коэффициенты упругого отпора образца 4 грунта. Устанавливают образец 4 грунта к врмирующий грунт элемент 2 в обойме Г

Нагружают нормальным усилием образец 4 грунта узлами 6 и 11 нагружения и фиксируют усилия нагружения индикаторами 13

Прикладывают сдвигвющее усилие к элементу 2 приводом 3 его перемещения, Фиксируют величину сдвигающего усилия и величину деформации армирующего грунт элемента 2 по показаниям обоих прогибомаров 12, 5

Составитель 10.Асриянц

Редактор Н.бобкова Техред М.Моргентал Корректор Т.Малец

Эакэз 1710 Тираж 390 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к области испытательной техники и может быть использовано для исследования трибопараметров армированных различными материалами (геотекстиль, сталь и др,) грунтовых массивов.

Целью изобретения является расширеwe функциональных возможностей путем определения не только контактного сопротивления сдвигу, но и величины деформации армирующего грунт элемента.

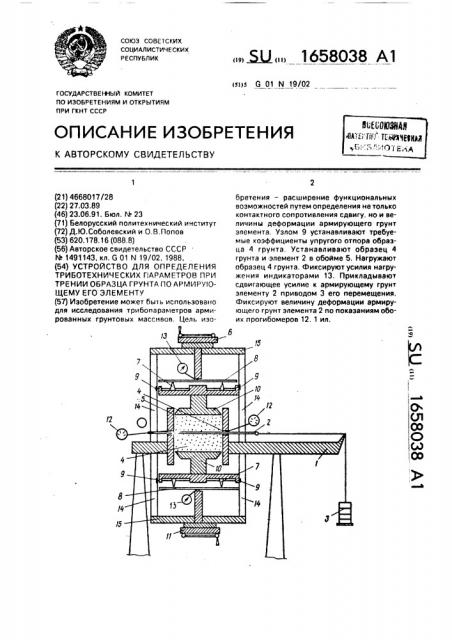

На чертеже изображено устройство, общйй вид.

Устройство содержит опорную плиту 1, предназначенную для расположения на ней врмирующего грунт элемента 2, привод 3 перемещения армирующего грунт элемента

2, выполненный в виде блочного механизма с грузовой площадкой, держатель образца 4 грунта, выполненный в виде обоймы 5, узел

6 нагружения образца 4 грунта, выполненный в виде винтового домкрата, связанное с ним динамометрическое приспособление, выполненное в виде двух призматических опор 7, установленной на них упругой балки

8, узла 9 регулирования расстояния между опорами 7 и поршня 10, связанного с опорами 7, дополнительный узел 11 нагружения и связанное с ним дополнительное динэмометрическое приспособление. выполненное аналогичноосновному,вобойме

5 выполнены два соосных отверстия, предназначенных для размещения в них армирующего грунт элемента 2, измерители триботехнических параметров выполнены в виде двух прогибомеров 12, каждый из которых размещен в соответствующем отверстии обоймы 5, и индикаторов 13 нормального давления, стойки 14 и траверсы 15, на которых крепятся узлы 6 и 11 нэгружения, Устройство работает следующим о6разом.

Узлом 9 регулирования расстояния между опорами 7 устанавливают требуемые

Формула изобретения

Устройство для определения триботехнических параметров при трении образцэ грунта по армирующему его элементу, содержащее опорную плиту, предназначенную для расположения на ней армирующего грунт элемента, привод перемещения армирующего грунт элемента, держатель образца грунта, выполненный в виде обоймы, узел нвгружения образца грунта. связанное с ним динамометрическое приспособление, выполненное в виде двух призматических опор, установленной на них упругой балки, узла регулирования расстояния между опорами и поршня, связанного с опорами, и измерители триботехиических параметров, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем определения не только контактного сопротивления сдвигу, Н0 и величины деформации армирующего грунэлемента, оно снабжено дополнительным узлом нагружения и связанным с ним дополнительным динамометрическим приспособлением, выполненным аналогично основному, в обойме выполнены два соосных отверстия, предназначенные для размещения в них армирующего грунт элемента, а измерители выполнены в виде двух прогибомеров, каждый из которых размещен в соответствующем отверстии обоймы.
