Безынерционно управляемое активное сопротивление

Безынерционно управляемое активное сопротивление

Иллюстрации

Показать все

Реферат

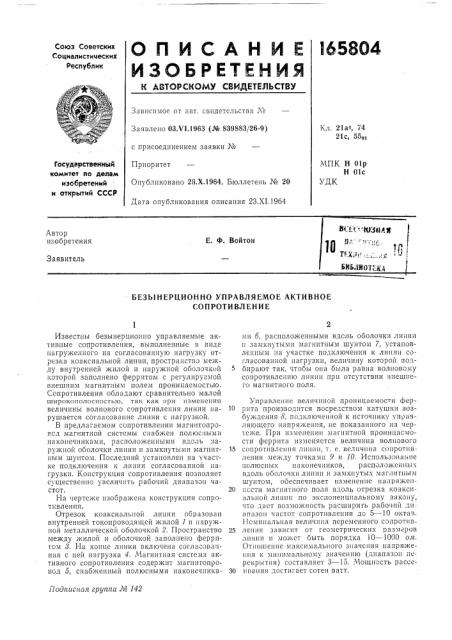

I6 5804

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 21а1, 74

21с, 55о1

Заявлено ОЗХ1.1963 (№ 839883/26-9) с присоединением заявки №

Приоритет

МПК H Olp

Н 01с

УДК

Государственный комитет ло делам изобретений и открытий СССР

Опубликовано 26,Х,1964. Бюллетень № 20

Дата опубликования описания 2З.XI.1964

5С -" f03i11 М

10„ ".„,., r i

БИБЛИОТЕКА

Автор изобретения

Е. Ф. Войтон

Заявитель

БЕЗЫНЕРЦИОННО УПРАВЛЯЕМОЕ АКТИВНОЕ

СОПРОТИВЛЕНИЕ

Управление величиной проницаемости фер10 рита производится посредством катушки возбуждения 8, подключенной к источнику управляющего напря>кения, не показанного на чертеже. При изменении магнитной проницаемости феррита изменяется величина волнового

15 сопротивления линии, т. е. величина сопротивлFíèÿ между точками 9 и 10. Использование полюсных наконечников, расположенных вдоль оболочки линии и замкнутых маг1итным шунтом, обеспечивает изменение напряжен20 нссти магнитного поля вдоль отрезка коаксиальной линии по эксноненцпальному закону, что дает возможность расширить рабо пгй ди апазон частот сопротивления до 5 — 10 октав.

1-1омипальная величина переменного сопротив

25 ления зависит от геометрических размеров линии и может быть порядка 10 — 1000 ол.

Отношение максимального значения напря>ке1;ия к минимальному значению (Д11апазон перекрытия) составляет 3 — 15. Мощность рассе30 ивания достигает сотен ватт.

11 одписная группа ¹ 142

Известны безынерциопно управляемь1е активные сопротивления, выполненные в виде нагруженного на согласованную нагрузку отрезка коаксиальной линии, пространство между внутренней >килой и наружной оболочкой которой заполнено ферритом с регулируемой

Внешним магнит11ым полем lIpoHHUBpMOcTbIO.

Сопротивления обладают сравнительно малой

LUHpoKoIIoJIocII0cTbþ, так как при изменении величины волнового сопротивления линии нарушается согласование линии с нагрузкой.

В предлагаемом сопротивлении магнитопровсд магнитной системы снабжен полюсными наконечниками, расположенными вдоль 1аружной оболочки линии и замкнутыми магнитным шуптом. Последний установлен на участке подключения к линии согласованной нагрузки. Конструкция сопротивления позволяет существенно увеличить рабочий диапазон частот.

На черте>ке изображена конструкция сопрот ивл ен ия.

Отрезок коаксиальпой липни образован внутренней токопроводящей жилой 1 и наружной металлической оболочкой 2. Пространство между. жилой и оболочкой заполнено ферритом > . На конце линии включена согласованная с ней нагрузка 4. Магнитная система активного сопротивления содержит магннтопровод 5, снабженный полюсными наконечпиками б, расположенными ВдОль Ооолочки линии и замкнутыми магнитным шунтом 7, установленным на участке подключения к линии согласованной нагрузки, величину которой подбирают так, чтооы она была равна волновому сопротивлению линии прп отсутствии внешнего магнитного поля.

165804

Предмет изобретения

А-А

Гоставитель 3. Крейнин

Техред Л. К. Ткаченко Корректор М. П, Ромашова

Редактор И. Г. Кариас

Заказ 3118!10 Тираж 925 Формат бум. 60;;90 /g Объем 0,16 изд. л. Цена 5 коп.

ЦНИИГ1И Государстгеиного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Безынерционно управляемое активное сопротивление, выполненное в виде заполненного ферритом и нагруженного на согласованную нагрузку отрезка коаксиальной линии, снабженной магнитной системой, содержащей магнитопровод с катушкой возбуждения, подключенной к источнику управляющего напряжения, от,гичаюигееся тем, что, с целью увеличения широкополосности сопротивления, магнитопровод магнитной системы снабжен пслюсными наконечниками, расположенными вдоль наружной оболочки линии и замкнутыми магнитным шунтом, установленным на участке подключения к линии согласованной нагрузки
