Устройство для измерения электрохимического потенциала активности ионов в растворах

Устройство для измерения электрохимического потенциала активности ионов в растворах

Иллюстрации

Показать все

Реферат



Изобретение относится к электрохимическим измерениям, в частности к р 1-метрии, и может быть использовано в химии, биологии и медицине, но преимущественно в электрохимии. Цель изобретения - повышение точности и упрощение конетрукции,повышение надежности и снижение потребляемой мощности. Устройство содержит усилитель 5, источник тока 1, подключенный к источнику напряжения 8 и инвертирующему входу усилителя 5, резистор 4, включенный между выходом усилителя 5 и его неинвертирующим входом, электрохимическую ячейку с поменянными в нее электродами вспомогательным соединенным с общей шиной устройства и ИСПТ 7, сток последнего соединен с инвертирующим входом усилителя, а исток подключен к выходу усилителя 5, который является выходом устройства, источник тока 2, подключенный к стоку ИСПТ 7 и источнику напряжения 8, источник тока 3, подключенный к истоку ИСПТ и ИСТОЧНИКУ напряжения 8 „ 1 ил. с « (/

С0ЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСИИХ

РЕС0УБЛИН

u9 „(11) (я)5 (: 01 1 27/414

$3 ьып11

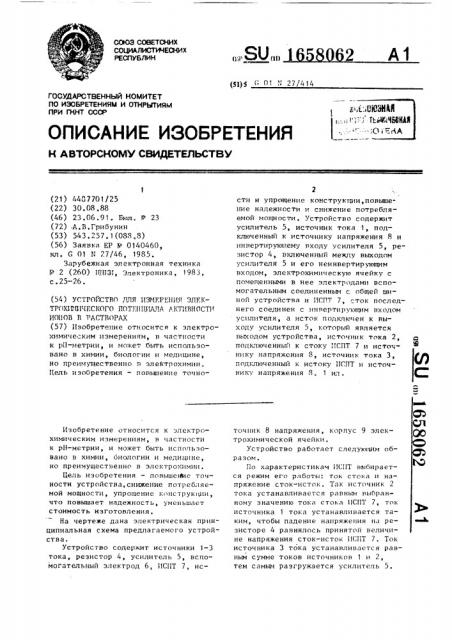

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И OTHPbtTHRM

ПРИ fHHT СССР (?1) 4487701/25 (22) 30.08.88 (46) 230691. Бюл. Р 23 (72) A. В. Грибунин (53) 543. 257. 1 (ОЗЯ. 8) (56) Заявка EP Р 0140460, кл. С 01 11 27/46, 1985.

Зарубежная электронная техника

Р 2 (260) IIIIJBI, Электроника, 1983, с. 25-26. (54) УГТРОЙСТВО ДПЯ ИЗМЕРЕНИЯ 3JIFKTP0GI Ï1×ECÊ0ÃÎ ПОТГПЦ1ЫЛА АКТИВНОСТИ

ИОНОВ В РАСТВОРАХ (57) Изобретение относится к электрохимическим измерениям, в частности к рП-метрии, и может быть использовано в химии, биологии и медицине, но преимущественно в электрохимии.

Цель изобретения — повышение точноИзобретение относится к электрохимическим измерениям, в частности к рН-метрии, и может быть использовано в химии, биологии и медицине, но преимущественно в электрохимии, Цель изобретения — повышение точности устройства, снижение потребляемой мощности, упрощение конструкции, что повышает надежность, уменьшает стоимость изготовления.

На чертеже дана электрическая принципиальная схема предлагаемого устройства.

Устройство содер»лт источники 1-3 тока, резистор 4, усилитель 5, вспомогательный электрод 6, ИСПТ 7, иссти и упрощение конструкции, повышение надежности и снижение потребляемой мощности. Устройство содержит усилитель 5, источник тока 1, подключенньпr к источнику напряжения Я и инвертирующему входу усилителя 5, резистор 4, включенный между выходом усилителя 5 и его неинвертирующим входом, электрохимическую ячейку с помещенными в нее электродами вспомогательным соединенным с общей шиной устройства и ИГПТ 7, сток последнего соединен с инвертирующим входом усилителя, а исток подключен к выходу усилителя 5, который является выходом устройства, источник тока 2, подключенный к стоку ИСПТ 7 и источнику напряжения S, источник тока 3, подключенный к истоку ИГПТ и источнику напряжения Я. 1 ил . точник 8 напряжения, корпус 9 электрохимической ячейки.

Устройство работает следующим образом.

По характеристикам ИСПТ выбирается режим его работы: ток стока и напряжение сток-исток. Так источник 2 тока устанавливается равным выбранному значению тока стока ИСПТ 7, ток источника 1 тока устанавливается таким, чтобы падение напряжения на резисторе 4 равнялось принятой величине напряжения сток-исток ИСПТ 7. Ток источника 3 тока устанавливается равным сумме токов источников 1 и 2, тем самым разгружается усилитель 5.

165806 2

Преимущества предлагаемого устроиства заключаются в следующем: примерно на 10-15Х повышается точность измерения при одних и тех же требованиях.к комплектующим изделиям; примерно в 1 5-2 раза сокращается количество

У элементов устройства за счет чего, в свою очередь повышается надежность, снижается потребляемая энергия.

C o c T R Ei k i T E ч ь А . Ци т о в

Редактор Т.11агона Техред Л. Сердюкова 1(орректор Н.Ревская

Заказ 2431 Тираж 404 Подписное

ВНИИПИ Гогу, арстненного к<мнтета по изобретениям и открытиям при ГКНТ СССР

113035, . 1о ква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

При любом отклонении потенциала на ионоселективной мембране ИСПТ изме1 ляется напряжение сток-исток; изменение напряжения вызывает разбаланс потенциалов на инвертирующем и неиннертирующем входах усилителя 6, что в свою очередь вызывает изменение напряжения на выходе усилителя 6 и соответственно в истоке ИСПТ таким образом, чтобы компенсировать изменение потенциала на ионоселективной мембране. Режим ИСПТ восстанавливается, восстанавливается баланс потенциалов на входе усилителя, при этом приращение выходного напряжения усилителя будет строго соответствовать приращению потенциала ионоселективной мембраны ИСПТ относительно точки устройства.

Формула изобретения

Устройство для измерения электрохимического потенциала активности ионов в растворах, содержащее усили5 тель, источник тока, подключенный к неинвертирующему входу усилителя, резистор, включенный между выходом усилителя и его неинвертирующим входом, электрохимическую ячейку с помещенными в нее электродами вспомогательным и измерительным, в качестве которого использован ионоселективный полевой транзистор, сток последнего соединен с инвертирующим входом усилителя, а исток подключен к выходу усилителя, который является выходом устройства, вспомогательный электрод, соединенный с общей шиной, о т л и ч а ю щ е е— с я тем, что, с целью повышения точности, в него дополнительно введены два источника тока, один из которых подключен к стоку, а другой — к истоку ионоселективного полевого транзистора, соединенные между собой через стабилизированный источник напряжения, не связанный с общей шиной устройства, к которому подключен также источник тока, соединенный с неинвертирующим входом усилителя.
