Лизиметр

Лизиметр

Иллюстрации

Показать все

Реферат



Изобретение относится к мелиорации, а именно к устройствам для исследования водного баланса почвогрунтов. Целью изобретения является улучшение эксплуатационных качеств лизиметра путем повышения точности измерения испарения при наличии поверхностного стока Лизиметр включает грунтовый монолит 2, металлический корпус 1 и поддон 3 с фильтрующим материалом, в котором расположены распределительные трубы 4, соединенные с трубой 5 и емкостью 6 для сбора стока с поверхности монолита В корпусе лизиметра прорезана щель 8, через которую по приваренному к корпусу лизиметра с внешней стороны желобу 9 сток поступает в сливную трубу 10 и водосборную емкость, что позволяет повысить точность измерения суммарного испарения и проводить водобалансовые исследования с учетом поверхностного стока. 1 ил.

СОЮЗ СОЛЕ!СКИХ

СОЦИАЛИС ТИ 1Е СКИХ

РЕСГ!УЬЛИК

ГОСУДАРСТВЕН11ЫИ КОМИТЕТ

ПО И306РЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОЫУ СВИДЕТЕЛЬСТВУ (21) 4607297/15 (22) 22,11,88 (46) 23.06.91, Бюл. hk 23 (71) Московский гидромелиоративный институт (72) В.В.Пчелкин, А.И.Узунян и В.Г.Марченков (53) 631,347;1 (088.8) (56) Авторское свидетельство СССР

М 1371632, кл. А 01 G 25/16, 1985.

Авторское свидетельство СССР

М 1572462, кл. G 01 N 33/24, 01,08.88. (54) ЛИЗИМЕТР (57) Изобретение относится к мелиорации, а именно к устройствам для исследования водного баланса почвогрунтов. Целью изо» 5U/ 1658091 А1 (я)с G 01 N 33/24, А 01 G 25/00 бретения является улучшение эксплуатационных качеств лизиметра путем повышения точности измерения испарения при наличии поверхностного стока. Лизиметр включает грунтовый монолит 2, металлический корпус

1 и поддон 3 с фильтрующим материалом, в котором расположены распределительные трубы 4, соединенные с трубой 5 и емкостью

6 для сбора стока с поверхности монолита, В корпусе лизиметра прорезана щель 8, через которую по приваренному к корпусу лизиметра с внешней стороны желобу 9 сток поступает в сливную трубу 10 и водосборную емкость, что позволяет повысить точность измерения суммарного испарения и проводить водобалансовые исследования с учетом поверхностного стока, 1 ил.

)658091

Составитель Н. Прохоров

Техред М.Моргентал Корректор, Н. Король

Редактор А. Козориэ

Заказ 1711 Тираж 422 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к мелиорации, а именно к устройствам для исследования водного режима почвогрунтов, Цель изобретения — улучшение эксплуатационных качеств лизиметра путем повышения точности измерения испарения при наличии поверхностного стока.

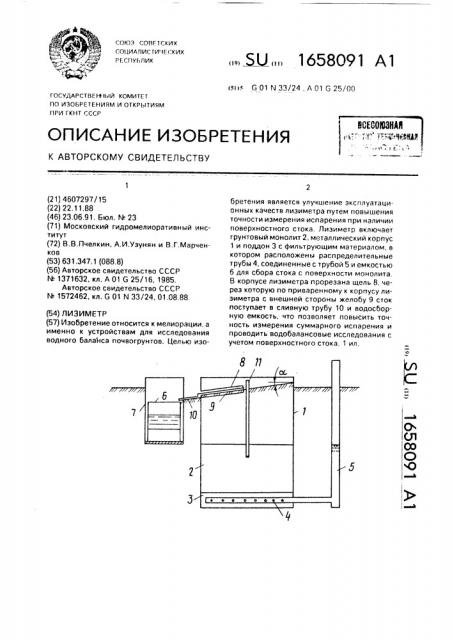

На чертеже показан лиэиметр, общий вид в разрезе, Лизиметр содержит корпус 1, заполненный монолитом грунта 2, поверхность которого расположена под углом а. К корпусу 1 приварен поддон 3 с фильтрующим материалом, в котором расположены водораспределительные трубы 4. Они соединены с наблюдательной трубой 5 для измерения величины водообмена зоны аэрации с грунтовыми водами, Для измерения поверхностного стока изготовлена емкость 6, вставленная в корпус 7, В корпусе 1 прорезана щель 8, а ниже приварен желоб 9, который соединен с водосборной емкостью 6 соединительной трубой 10. B монолите грунта 2 пробурена скважина, в которую вставлена дюралюминиевая труба 11 для измерения влажности почвы в зоне аэрации.

Лизиметр работает следующим образом, От естественных осадков или поливов образуются поверхностный сток и инфильтрация влаги в грунтовые воды. Поверхностный сток от осадков через щель 8 попадает в желоб 9 и по соединительной трубе 10 попадает в водосборную емкость 6. Инфильтрационный поток влаги попадает в грунтовые воды, тем самым повышая их уровень.

5 На заданном уровне грунтовые воды поддерживают методом откачки части воды из трубы 5. При интенсивном испарении уровень грунтовых вод понижается, на заданном уровне его поддерживают методом

10 долива в трубу 5. Влажность почвы измеряют с помощью нейтронного влагомера

ВПГР-1, для чего используется скважина, армированная дюралюминиевой трубой 11, и с учетом поверхностного стока определя15 ют суммарное испарение

Формула изобретения

Лиэиметр, включающий установленный внутри металлического корпуса грунтовый монолит с поддоном, в котором размещен

20 фильтрующий материал с проходящими через него распределительными, выполненными с перфорациями трубами, гидравлически соединенными с трубой для измерения влажности почвы, отличающийся тем, что, с

25 целью улучшения эксплуатационных качеств лиэиметра путем повышения точности измерения при наличии поверхностного стока, лиэиметр снабжен установленной ниже поверхности монолита водосборной емко30 стью, а в корпусе лизиметра в верхней части выполнена щель, совпадающая с естественным углом наклона поверхности монолита к горизонту, при этом щель корпуса гидравлически соединена с водосборной емкостью.
