Реферат



Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21d-, 12оз

Заявлено 26Х.1962 (№ 780165/24-7) с присоединением заявки №

Приоритет

i 1ÏÊ Н 02вп

Государственный комитет по делам изобретений и открытий СССР

УДК

Опубликовано 26.Х.1964-. Бюллетеш. ¹ 20

Дата опубликования описания 19.XI.1964

jhow (S

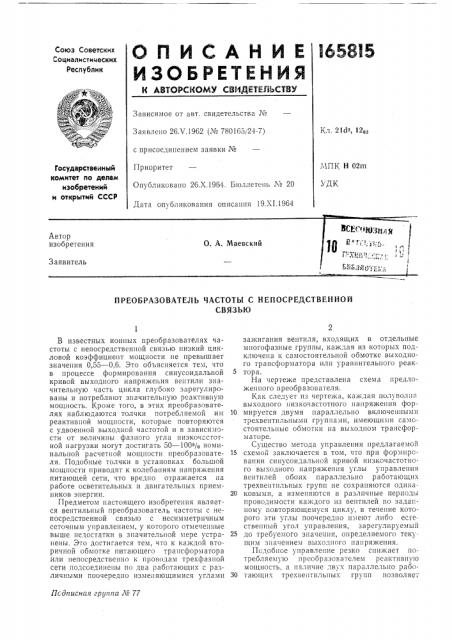

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ С НЕПОСРЕДСТВЕННОЙ

СВЯЗЬЮ

Псдписная группа № 77

В известных ионных преобразователях частоты с непосредственной связью низкий цикловой коэффициент мощности не превышает значения 0,55 — 0,6. Это объясняется тем, что в процессе формирования синусоидальной кривой выходного напряжения вентили значительную часть цикла глубоко зарегулированы и потребляют значительную рсактивную мощность. Кроме того, в этих преобразователях наблюдаются толчки потребляемой им реактивной мощности, которые повторяются с удвоенной выходной частотой и в зависимости от величины фазного угла низкочастотной нагрузки могут достигать 50 — 100% номинальной расчетной мощности преобразователя. Подобные толчки в установках большой мощности приводят к колебаниям напряжения питающей сети, что вредно отражается на работе осветительных и двигательных приемников энергии.

Предметом настоящего изобретения является вентильный преобразователь частоты с непосредственной связью с несимметричным сеточным управлением, у которого отмеченные выше недостатки в значительной мере устране lbl. Это достигается тем, что к каждой вторичной обмотке питающего трансформатора или непосредственно к проводам трехфазной сети подсоединены по два работающих с различными поочередно изменяющимися углами зажигания вентиля, входящих в отдельные многофазные группы, каждая из которых подключена к самостоятельной обмотке выходного трансформатора или уравнительного реак5 тора.

На чертеже представлена схема предложенного преобразователя.

Как следует пз чертежа, каждая полуволпа выходного низкочастотного напряжения фор10 мируется двумя параллельно включенными трехвентильными группами, имеющими самостоятельные обмотки на выходном трансформаторе.

Существо метода управления предлагаемой

15 схемой заключается в том, что при формировании сипусоидальной кривой низкочастотного выходного напряжения углы управления вентилей обоих параллельно работающих трехвентильных групп не сохраняются одина20 ковыми, а изменяются в различные периоды проводимости каждого пз вентилей по заданному повторяющемуся циклу, в течение которого эти углы поочередно имеют либо естественный угол управления, зарегулируемый

25 до требуемого значения, определяемого текущим значением выходного напряжения.

Подобное управление резко снижает по. требляемую преобразователем реактивную мощность, а наличие двух параллельно рабо30 тающих трехвентильпых групп позволяе-, 165815

Предмет изобретения

Составитель Л. Булатова

Техред НЗ. В. Баранов Корректор Л. M. Комарова

Редактор ll. Вербова

Лакаа 2885 10 Тираж 1050 Формат бум. 60,"90,; Объем 0,21 нзд. л. Цена 5 коп.

ЦНИИГ1И Государственного комитета по делам пзобоетенпй и открытш ; СССР

Москва, Центо, пр. Серова. д. 4

Типография, пр. Сапунова, 2 скомпенсировать появляющиеся в питающей сети реактивные токи частотой в 25 гц.

Разделение первичной обмотки выходного трансформатора на две группы позволяет возложить на этот трансформатор функции уравнительного реактора, необходимого в схемах с несимметричным управлением.

Предлагаемый преобразователь обладает следующими преимуществами: а) высоким цикловым коэффициентом сдвига преобразователя, обусловленным тем, что несимметричное сеточное управление снижает потребляемую реактивную мощность, и цикловой К с повышается с 0,63 до 0,86, что обеспечивает относительно высокий коэффициент мощности установки; б) малым значением толчка реактивной мощности преобразователя, который по сравнению с обычными схемами снижается вдвое; в) лучшим приближением огибающей кривой к синусоиде, что обусловлено несимметричным сеточным управлением и уменьшением содержания высших гармонических и кривых выходных напряжения и тока; г) возможностью применения для управления преобразователем типовых схем с пикдросселями It электромагнитным коммутатором; д) возмо>кностью выполнения установки в бестрансформаторном варианте, при котором питающий и выходной трансформаторы отсутствуют и установка состоит из вентилей, уравнительного реактора с расчетной мощностью 0,38 и системы сеточного управления.

Преобразователь частоты с непосредственной связью с питанием от трансформатора или непосредственно от трехфазной сети, со15 держащий группы вентилей, выходной трансформатор пониженной частоты или уравнительный реактор, отличающийся тем, что, с целью повышения коэффициента мощности и улучшения формы кривой выходного

20 напряжения, к каждой вторичной обмотке питающего трансформатора или непосредственно к проводам трехфазной сети подсоединены по два работающих с различными поочередно изменяющимися углами зажига25 ния вентиля, входящих в отдельные многофазные группы, каждая из которых подключена к самостоятельной обмотке выходного трансформатора или уравнительного реактора.
