Реферат



Изобретение относится к электротехнике , в частности к маркировке кабельных изделий . Цель изобретения - расширение технологических возможностей Устройство содержит привод 16 вращения, связанный с приводом вращения механизм дистанционной смены знаков с дисками 7 и 11, маркировочный узел, содержащий клеймовочные диски 7 и 9 с клеймами на образующих Маркировочный узел также содержит неподвижную ось 10, электромагнит 18 печати Цилиндр закреплен на валу 2 соосно с ним с помощью шариковых стопоров 5 Вал 2 одним из своих концевых участков связан с приводом 16 вращения, а на другом концевом участке жестко закреплен диск 7 Диски 11 расположены на неподвижной оси 10 На них эксцентрично с осью 10 расположены клеймовочные диски 9 с возможностью вращения. Диски 9 выполнены с внутренними стопорными пазами, снабженными стопорами 13 Радиальные оси сто порных пазов совпадают с радиальными осями клеймовочных знаков Цилиндр 6 содержит внешние стопорные отверстия расположенные диаметрально противоположно клеймовочным дискам Электромагнит 18 печати содержит подвижную -пластину 20 с эластичной прокладкой 21 Пластина 20 содержит продольные буртики по длине и ширине она соответствует зоне печати клейм. 1 з п. ф-лы. 6 ил Ё

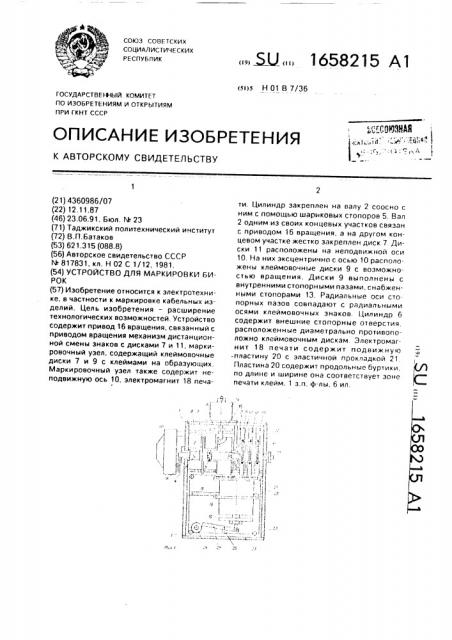

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Н 01 В 7/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4360986/07 (22) 12.11.87 (46) 23.06.91. Бюл. М 23 (71) Таджикский политехнический институт (72) В.П,Батаков (53) 621.315 (088.8) (56) Авторское свидетельство СССР

М 817831, кл. Н 02 С 1/12, 1981, (54) УСТРОЙСТВО ДЛЯ МАРКИРОВКИ БИРОК (57) Изобретение относится к электротехнике, в частности к маркировке кабельных изделий. Цель изобретения — расширение технологических возможностей. Устройство содержит привод 16 вращения, связанный с приводом вращения механизм дистанционной смены знаков с дисками 7 и 11, маркировочный узел, содержащий клеймовочные диски 7 и 9 с клеймами на образующих.

Маркировочный узел также содержит неподвижную ось 10, электромагнит 18 печа„„Я/„„1658215 А1 ти. Цилиндр закреплен на валу 2 соосно с ним с помощью шариковых стопоров 5. Вал

2 одним из своих концевых участков связан с приводом 16 вращения, а на другом концевом участке жестко закреплен диск 7. Диски 11 расположены на неподвижной оси

10. На них эксцентрично с осью 10 расположены клеймовочные диски 9 с возможностью вращения. Диски 9 выполнены с внутренними стопорными пазами, снабженными стопорами 13. Радиальные оси стопорных пазов сов адают с радиальными осями клеймовочных знаков. Цилиндр 6 содержит внешние стопорные отверстия, расположенные диаметрально противоположно клеймовочным дискам. Электромагнит 18 печати содержит подвижную

-пластину 20 с эластичной прокладкой 21.

Пластина 20 содержит продольные буртики, по длине и ширине она соответствует зоне печати клейм. 1 э.п. ф-лы. 6 ил. (6582 15

i tt)(;1(Г; (,: ; !<ь,: I<Л— к!

}l ) !

,, t}.:.i; "! (> (i1 М« 1 !

1(L1>.10 - () ! ." i! .I и! ° !

:.(<, "..(, ) l. IL1 К ОР л ° „ ((,! 3t!t (t

>, }

» ° < ltt!

)1 г }tt t(i}!et!!

,>><(<

ii к! .:,>« (; ! !(! 1

} !! !<к! <<;(, <

1 ) }

)pp!

Г1()П,,(К« . .,, <,! < (1 ,:!(!1:>! ),,;

,Г jt..:t ..1<1 "... "1

pа) Iе :"., jLP ((ti <,,<)1 },! ; .: ,О(ом Э- ! ),.! !,;, Г! ! (}, I .I .,(i °

Му) }! I,()

r-ОI к<1 .. " ((t

i!,t,!i,OIi

;((lt 1 . !!it

I1i t ! <,!

;>.„1(.! )

>!;;..,1,! ) )L 1 а . л

", (> ° ! f t I !7 Г!! <) .) .;1 i f <) „ -,„)}1электрома(нита 39 ((еча(и, двигатель 40 вала и датчик 41 полно(о оборота вала 40.

Гп)1 з(: между блоками показана на фиг.2, Чс)ройство рабо)ает следующим обра5 }i;r,l

Ав Го><атизированная система контроля каче(,-га кабельно(о изделия в процессе его и готовлс}(ия замыкает и размыкает контакTI I реле каче(.тва и в момент окончания из10 гг)(п(ления оставляет включенным одно из

prj}ie, на()ример, реле "Годен" (контакт Г). (момент окончания изго»овления пас .}}<очной единицы кабельного изделия замыка}отся контак(ы Пр блока 29 и его

1"; Г),1(fep вызывает появление сигналов уппавл ния на первых четвертых выходах

Гло>Г(29, I>o вызывает изменение состоя> (1,: пд((ого т1;и(гер:) блока 28 появлению

t!r *i 1!iа I!а»ыкоде "Бк. ЭМС" блока 34, .„".. (пч >(и«блока 33 управления приводом, . 1. (он(е:..е (одиода датчика 41 полного !

Г,j)e»;L Itqла, ((, (pe!.»y.,ь(атг включения ко>лмутатора 36

; » -:) 1)>л "В. л ЭМГ" Г)роисходиг включение (} . )1>11 э; с;>)г)омагнита 38 дестопорения, а по<.л«ду}о(ц(.е за згим включение двигателя

;0 приводит к на<алу вращения вала 2 и, сп "мо(а ел(-нсно диска 3 Г1ри вращении ., ?. происходит с)опорение шариковым

3(.>()()ором 5 к.neAI»of»o÷}»oro цилиндра 6, что

<ы в»е) их синхро} ное вращение. (Г>езультэге изменения состояния

sj, (ер;» блока 78 включается соответству-! (;,.}«;ветодиод 31 (на()ример, светодиод ,Г:Н ).

alp((вращении клеймовочного цилиндj)n 1 (1:)м«няе) свое положение диск 7 де ра)ора кода качества и в момент .(.. tnjiåIл с осями соот-! «! ст(у(<)(i<èõ сье Годиода 31 и фотодиодэ 32

; дном из входов блока 34 создается cur"i о!)ь(й в}.(зь<вае Г появление сигнала н, r(}»a) n,(e "()Г..л;3MC", что приводи» к

) <.:}с>ч(" » }о ксм (у(ат.>ра 36 тока и к отклю«> (1;:) с, мо)ки;nек) poìàr><è а 38 дестопо,.:::.:L:., )» o о) ключение происходит в

:>ie;i; -.,»}(г)>»ни oo(веrству(о(цих клеиi1(, в, лер, »t(:(,:»1 "Годе)(") и в r. îìåíò установки сто; (,;.)г))(о о c»f»ep-.}ия клеймовочного цилиндГ)а i) под стог ор электромагнита 14. 3 результате стопе рения клеймовочно (с цt(i«I(j

55 г)р.}вод..и дисками 9 и

Г рс)во} 01 их на одну позицию. В результате

31or0 lIpoBopoTd устанавливае»ся очеред;ой }7рядкг)вый >(о -. (t Для исключения

-л„ч; )1(г7 самопроизвольного проворота

1658215

10

20

35

45

55 клеймовочных дисков 9 в конце его проворота последний устанавливается на шариковый стопор 13. Проворот клеймовочных дисков 9 на одну десятую полного оборота вызывает такой же проворот кинематически связанных с ним дисков 11, которые в конце их полного проворота входят в зацепление со следующими за ним клеймовочным диском 9. При этом кинематическая связь диска

3 с диском 9 и дисков 11 с клеймовочными дисками 9 выполнена так, чтобы в конце движения дисков 3 и 11 последние выходили из зацепления с диском 9. Эта особенность кинематической связи дисков 3 и 13 с клеймовочными дисками 9 позволяет устанавливать диски 9 в любое исходное положение вручную при начальной настройке механизма устройства.

В конце полного оборота вала 2 отверстие 4 в нем устанавливается в положение, при котором происходит освещение фотодиода датчика 41 полного оборота, что приводит к появлению сигнала на первом входе блока 35 управления коммутатором элек ромагнита печати, Этот сигнал вызывает последовательное появление сигналов "Откл Д" и "Вкл П" на выходе блока 35 и последовательное отключение двигателя 40, и включение коммутатором 37 электромагнита 38 печати на время печати (около 0,1 с).

Одновременно с сигналом "Откл Д" на выходе блока 35 создается сигнал "Сброс", который подается на S-входы блоков 28 и

29, что вызывает переход их в начальное состояние и отключение включенных светодиодов блоков 30 и 41, а также к установке в начальное состояние блока 35. После этого схема блока управления готова к следующему циклу работы.

При включении блока 27 питания начальная установка осуществляется кнопкой

"PC".

При выполнении клеймовочного диска (фиг.3) на наружной поверхности закреплены клеймовочные знаки 42, а на внутренней поверхности сделаны стопорные пазы 43.

На одной торцовой поверхности клеймовочного диска установлены выступающие штифты 44, а на противоположной торцовой поверхности на оси 45 вращается втулка 46.

В диске 13 (фиг,4) сделан паз 47 и на оси

48 установлена вращающаяся втулка 49.

При сборке механизма втулка 46 устанавливается в паэ 47, что позволяет при вращении диска 13 вращаться диск 99. В свою очередь втулка 49 при вращении в конце ее полного поворота входит в зацепление с одним из выступающих штифтов 44 следующего клеймовочного диска и вызывает его проворот на 36 .

Составная ось 10 (фиг,5) состоит из оси

50, с посаженными на нее цилиндрическими опорами 51. На оси 50 цилиндрические опоры 51 закреплены штифтами 52, В цилиндрических опорах сделаны отверстия 53 под шариковый стопор 13. Несоосное расположение оси 50 и цилиндрических опор 51 позволяет обеспечить кратковременное зацепление дисков 3 и 11 с клеймовочными дисками 9.

В клеймовочном цилиндре 6 (фиг,6) в одной плоскости находятся ось отверстия

54 в диске 7 фотоэлектронного дешифратора кода качества, стопорное отверстие 55 клеймовочного цилиндра, с гопорные отверстия 56 шарикового стопора и ось клеймовочных знаков 57 хода качества. Такое исполнение клеймовочного цилиндра l1oэволяет с помощью шарикового стопора 5 вращать клеймовочный цилиндр 6 при включенном електромагните 14 дес1опорения, а в момент установки клеймовочных знаков

57 в зону печати при включенном соответствующем светодиоде, отключать электромагнит дестопорения 8 момен1 совпадения отверстия 54 с осью соответствующего фотодиода 32.

В клеймовочном цилиндре 4 и диске 7 дешифратора число отверстий 54-56 совпадает с числом клеймовочных знаков 57, но в каждой глоскости, совпадающей с осью знаков, отверстия 54 располагаются так, чтобы свет от определенного светодиода мог попасть при установке клеймовочных знаков 57 в рабочее положение только на соответствующий ему фотодиод.

Остальные элементы исполнительного механизма маркирующего устройства бирок 2,8,14,16,18 и 20 являются стандартными или типовыми элементами.

Предлагаемое устройство позволяет автоматизировать завершающую процедуру приемки изделий по качеству, которая в настоящее время выполняется вручную и заключается в визуальной оценке качества предварительно разбракованных изделий и ма кировании бирок.

Автоматическое нанесение на бирки порядкового номера и соответствующе о кода качества изделия в процессе их изготовления позволяет исключить ошибки рабочего, исключает необходимость постоянного контроля эа его действиями со стороны контролера ОТК, а также практически исключает ошибки контролера ОТК в оценке качества каждого конкретного изделия. Кроме этого, предлагаемое устройство позволяет путем пр своения каждой строительной длине ка1658215

)l =

«-»-

Рсс1л

) .,Г1

35 у 39

29 бельного изделия имени порядкового номера, упростить их партионную приемку по качеству на этапе отгрузки ее потребителю.

Таким образом, предлагаемое устройство расширяет функциональные возможности устройства, снижает трудоемкость контроля качества, а путем исключения ошибок рабочего и контролера OTK позволяет повысить качество кабельных изделий и уменьшить отходы из-эа ложной браковки или перемотки изделий, Формула изобретения

1. Устройство для маркировки бирок, сод:.ржащее привод вращения, связанный с приводом вращения механизм дистанционной смены знаков с дисками, жес гко закрепленными на валу, маркировочный узел, состоящий из клеймовочных дисков с клеймэми на образующих, фиксирующий узел, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, маркировочный узел содержи; дополнительный клеймовочный диск, неподвижную ocb, электромагнит печати, при этом дополнительный клеймовочный диск закреплен на валу соосно с ним с помощью шариковых стопоров, одним иэ своих концевых участков вал связан с приводом вращения, а на другом жестко закреплен один иэ дисков механизма дистанционной смены знаков с возможностью вэаимодей5 ствия с клеймовочными дисками, а другие диски механизма дистанционной смены знаков расположены на неподвижной оси между клеймовочными дисками с возможностью взаимодействия с последними, 10 клеймовочные диски расположены на неподвижной оси эксцентрично с ней с возможностью вращения относительно оси и выполнены с внутренними стопорными пазами, снабженными стопорами, радиаль15 ные оси которых совпадают с радиальными осями клеймовочных знаков, адополнительный клеймовочный диск содержит внешние стопорные отверстия, расположенные диаме рально противоположно клеймовочным

20 знакам.

2, Устройство по п.1, о т л и ч а ю щ е ес я тем, что электромагнит печати содержит подвижную пластину с эластичной накладкой, пластина содержит продольные борти25 ки для установки бирки, причем прокладка по длине и ширине соответствует зоне печати клейм.
