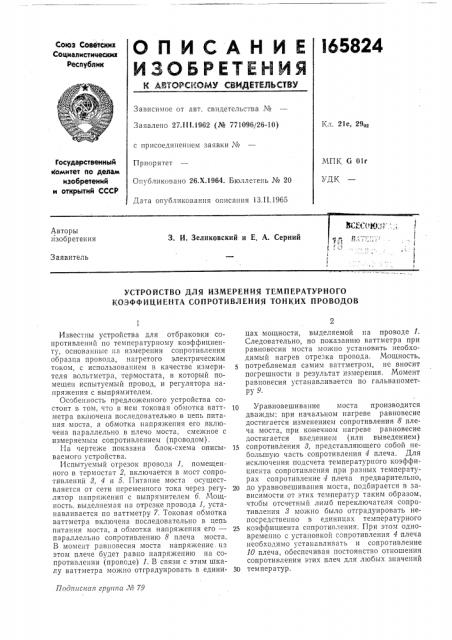

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРНОГО
КОЗФФИЦИЕНТА СОПРОТИВЛЕНИЯ ТОНКИХ ПРОВОДОВ
1п Уравновешивание моста производится дважды: при начальном нагреве равновесие достигается изменением сопротивления 8 плеча моста, при конечном нагреве равновесие достигается введением (или выведением) сопротивления 8, представляющего собой небольшую часть сопротивления 4 плеча. Для исключения подсчета температурного коэффициента сопротивления при разных температурах сопротивление 4 плеча предварительно, 2р до уравновешивания моста, подбирается в зависимости от этих температур таким образом, чтобы отсчетный лимб переключателя сопротивления 8 можно было отградуировать непосредственно в единицах температурного
25 коэффициента сопротигления. При этом одновременно с установкой сопротивления 4 плеча необходимо устанавливать и сопротивление
10 плеча, обеспечивая постоянство отношения сопротивления этих плеч для любых значений
30 температур.
Подписная группа Л 79
Известны устройства для отбраковки сопротивлений по температурному коэффициенту, основанные на измерении сопротивления образца провода, нагретого электрическим током, с использованием в качестве измерителя вольтметра, термостата, в который помещен испытуемый провод, и регулятора напряжения с выпрямителем.
Особенность предложенного устройства состоит в том, что в нем токовая обмотка ваттметра включена последовательно в цепь питания моста, а обмотка напряжения его включена параллельно в плечо моста, смежное с измеряемым сопротивлением (проводом) .
На чертеже показана блок-схема описываемого устройства.
Испытуемый отрезок провода 1, помещенного в термостат 2, включается в мост сопротивлений 8, 4 и 5. Питание моста осуществляется от сети переменного тока через регулятор папряхкения с выпрямителем 6. Мощность, выделяемая на отрезке провода 1, устанавливается по ваттметру 7. Токовая обмотка ваттметра включена последовательно в цепь питания моста, а обмотка напряжения его— параллельно сопротивлению 8 плеча моста.
В момент равновесия моста напряжение.нз этом плече будет равно напряжению на сопротивлении (проводе) 1, В связи с этим шкалу ваттметра можно отградуировать в единицах мощности, выделяемой на проводе 1.
Следовательно, по показанию ваттметра при равновесии моста можно установить необходимый нагрев отрезка провода. Мощность, потребляемая самим ваттметром, не вносит погрешности в результат измерения. Момент равновесия устанавливается по гальванометру 9.
165824
Предмет изобретения
Составитель М. М. Базовкин
Редактор Н. С. Коган Техред А. А. Камышникова Корректор О. Б. Тюрина
Заказ 3812. 2 Тираж 1200 Формат бум. 60 901/8 Объем 0,13 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Устройство для измерения температурного коэффициента сопротивления тонких проводов, содержащее термостат, в который помещен испытуемый провод, регулятор напряжения с выпрямителем, гальванометр, ваттметр и сопротивления моста, отличающееся тем, что в нем токовая обмотка ваттметра включена последовательно в цепь питания моста, а обмотка напряжения его включена паралS лельно в плечо моста, смежное с измеряемым сопротивлением (проводом) .
