Способ гибки волноводов

Способ гибки волноводов

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии изготовления СВЧ-узлов. Целью изобретения является обеспечение гибки волноводов сложной формы Устанавливают с зазором в полый каркас 1 отрезок волновода 2 Заполняют отрезок волновода 2 и полый каркас 1 заполнителем 4, изгибают их удаляют заполнитель 4 из полого каркаса 1 и отрезка волновода 2 и извлекают отрезок волновода 2 из полого каркаса 1 Изобоетение позволяет производить гибку волноводов сложной формы, например П- и Н-образных, предварительно скрученных и других, с сохранением формы и размеров волноводов. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 P 11/00

ГОСУДАРСТВЕН-(ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4718588/09 (22) 11,07.89 (46) 23.06.91. Бюл. ЬВ 23 (72) Н.И.Волченков, А.А.Брейкина, Н.К.Апентьев, В.И,Корзюков, Л.Е.Аленов, Л.Н.Аненков и В.С.Жмурин (53) 621,372.81(088.8) (56) Заявка Японии

hk 55-21492, кл. Н 01 P 11/00, 1980.

Бушминский И.П. Изготовление элементов конструкций СВЧ, — М,: Высшая школа, 1974, с. 12 — 14, „„ЯЦ ÄÄ 1658246 А1 (54) СПОСОБ ГИБКИ ВОЛНОВОДОВ (57) Изобретение относится к технологии изготовления СВЧ-узлов, Целью изобретения является обеспечение гибки волноводов сложной формы. Устанавливают с зазором в полый каркас 1 отрезок волновода 2. Заполняют отрезок волновода 2 и полый каркас 1 заполнителем 4, изгибают их, удаляют заполнитель 4 из полого каркаса 1 и отрезка волновода 2 и извлекают отрезок волновода

2 из полого каркаса 1. Изобоетение позволяет производить гибку волноводов сложной формы, например П- и Н-образных, предварительно скрученных и других, с сохранением формы и размеров волноводов.

1 ил.

1658246

Составитель Е. Крутов

Техред М,Моргентал

Корректор О. Кундрик ю

Редактор О. Хрипта

Заказ 1717 Тираж 358 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям.при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул Гагарина, 101

Изобретение относится к технологии изготовления узлов СВЧ, Целью изобретения является обеспечение гибки волноводов сложной формы.

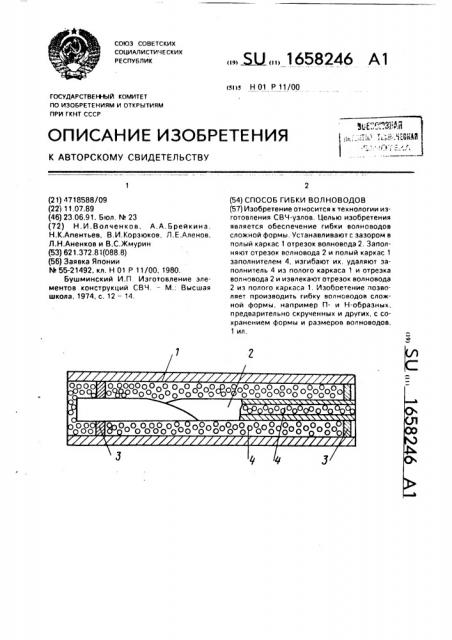

Иа чертеже показано устройство, с помощью которого реализуется способ гибки волноводов. Устройство представляет собой полый каркас 1, внутри него с зазором установлен отрезок волновода 2, Установка отрезка волновода 2 внутри полого каркаса

1 может быть осуществлена с помощью фиксаторов 3. Полый каркас 1 и канал отрезка волновода 2 заполнены плавким или сыпучим заполнителем 4, Способ гибки волнбводов в1слючает в себя установку с зазором в полый каркас 1 отрезка волновода 2, заполнение заполнителем 4 отрезка волновода 2 и полого каркаса 1, совместную гибку полого каркаса 1 и отрезка волновода 2, удаление заполните ля 4 из них и извлечение отрезка волновода

2 из полого каркаса 1.

Совместная гибка отрезка волновода 2 и полого каркаса 1, заполненных заполнителем 4, позволяет производить гибку волноводов сложной формы, например П- и

5 Н-образных волноводов, предварительно скрученных волноводов и других, с сохранением формы и размеров волноводов.

Формула изобретения

10 Способ гибки волноводов, включающий заполнение отрезка волновода Ilfl BBKvlM или сыпучим заполнителем, его гибку и удаление заполнителя, отличающийся тем, что, с целью обеспечения гибки воиноводов

15 сложной формы, перед заполнением отрезка волновода его устанавливают с зазором в полый каркас, заполняют плавким или сыпучим заполнигелем полый каркас, изгибают отрезок волна:-ода < овмес;но с полым

20 каркасом..даляют заполнитель и из полого каркаса и извлекают из него отрезок волновода.
