Устройство для защиты от перегрузок по току трехфазных нагрузок

Устройство для защиты от перегрузок по току трехфазных нагрузок

Иллюстрации

Показать все

Реферат



Изобретение относится к злектротехни к.е предназначено для использования в рлдмоэпрктронной аппаратуре общего при . Целью изобретения является по вышение надежности путем ограничения рассеиваемой мощности на коммутирую щем элементе. Поставленная цель достига ется тем, что е устройство дополнительно введены делитель напряжения и датчик то ча, а блок управления выполнен в виде эмиттерного повторителя трех управляющих транзи lOpOB днух диодов, параллельной RC -цепочки, четырех резисторов с соотвег- ci вующими связями 1 ил

т п5 Н 02 Н 3/08

ГОсудАРстВент1ыи кОм1, t I.

ПО ИЗОБРЕТЕНИЯМ И OTKI-h! TÈЯМ

ПРИ ГКНТ СССР

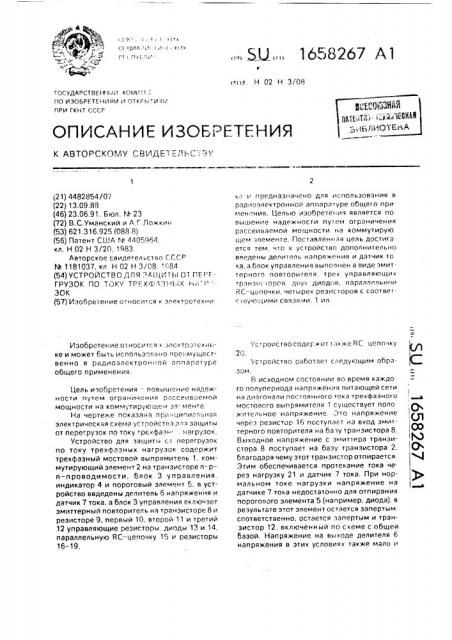

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОУУ СВИДЕ1 ЕЛЬС;:тУ! !

,0 ! у)

00 }

)(7 зом. (21) 4482854/07 (22) 13.09.88 (46) 23.06.91. Бюл. N 23 (72) В.С.Уманский и /I.Г Ложкин (53) 621.316.925 (088 8) (56) Патент США N. 4405964, кл, Н 02 Н 3/20, 1983.

Авторское свидетельство СССР

М 1181037, кл. Н 02 Н 3/08 984 (54) УСТРОЙСТВО ДЛЯ ЭАИ И ГЬ10T ПЕРF

ГРУЗОК ПО ТОКУ TPFXC" АЗНБХ bi< Р ЗОК (57) Изобретение относится к электротехни

Изобретение относится к злсктрэтехнкке и может быть использовано прет мущественно в радиоэлектронной аппаратуре общего применения, Цель изобретения — повыщение надежности путем ограничения рассеиваемой мощности на коммутирующем зл менте.

На чертеже показана принципи"- ьная электрическая схетла устройства для защиты от перегрузок по току трехфаз . нагрузок, Устройство для защиты с< перегрузок по току трехфазных нагрузок содержит трехфазный мостовой выпрямитель 1, коммутирующий элемент 2 на транзисторе и-р— п-проводимости, блок 3 управления, индикатор 4 и пороговый элемент 5, в устройство ввдедены делитель 6 напряжения и датчик 7 тока, а блок 3 управления включает эмиттерный повторитель на транзисторе 8 и резисторе 9, первый 10, второй 11 и третий

12 управляющие резисторы, диоды 13 и 14. параллельную RC — цепочку 15 и резисторы

16-19.

„., 5U, 1658267 A l

F предназначено для использования в радиоэлектронной аппаратуре обще о применения, Целью изобретения является повышение надежности путем ограничения рассеиваемой мощности на коммутирую щем элементе. Поставленная цель достигается тем, что в устройство дополнительно введены делитель напряжения и датчик то ка, а блок управления выполнен в виде эмиттерного повторителя. трех управляющих транзи" оров. двух диодов, параллельной

RC--цепочки, четырех резисторов с соответi ву О -цими связя ли, 1 ил.

Yc ðoéñòBîсодержит1акже RC -цепочку

20.

УстроЙство работает следующим обраВ исходном состоянии во время каждого полупериода напряжения питающей сети на диагонали постоянного тока трехфазного лостового выпрямителя 1 существует поло жительное напряжение. Это напряжение через резистор 16 поступает на вход эмиттерного повторителя на базу транзистора 8.

Выходное напряжение с эмиттера транзистора 8 поступает на базу транзистора 2, благодаря чему этот транзистор отпирается.

Этим обеспечивается протекание тока через нагрузку 21 и датчик 7 тока. При нормальном токе нагрузки напряжение на датчике 7 тока недостаточно для отпирания порогового элемента 5 (например, диода), в результате этот элемент остается запертым. соответственно, остается запертым и транзистор 12, включенный по схеме с общей базой. Напряжение на выходе делителя 6 напряжения в этих условиях также мало и

1658267

1520

55 недостаточно для отпирания транзистора 1, и свечения индикатора 4 (светодиода), поскольку транзистор 2 открыт и падение напряжения на нем мало.Ä 10 заперт по той же причине — падение напряжения на открытом транзисторе 2 недостаточно для отпирания диода 13, последовательно с которым через резистор

17 и RC-цепочку 15 включен еще база зл иттерный переход транзистора 10, При возникновении перегрузки оо току. например вследствие аварийно3о об3ратчМО О ПОНИЖЕНИЯ ЧаСтОтЫ СЕЗИ ПаДЕНив Напряжения на датчике 7 тока резко возрастает, Падение напряжения между коллектором и эмитте ром транзистора 2 гоже возрастает настолько, что напряжение на выходе делителя 6 напряжения становится достаточным для отпирания транзистора

11. Одновременно под действием увеличенного отрицательного падения напряжения на датчике 7 тока отпираются пороговый элемент 5 и транзистор 12, включенный по схеме с общей базой. Таким образом, при возникновении токовой перегрузки отпира ются оба транзистора 11 и 12 и шунтируют вход эмиттерного повторителя. При этом транзистор 8 запирается форсированно-на его базу через открыть<е транэиоторы 11 и 12 и пороговый элемент 5 подае гсч отрицательный иглпульс от датчика 7 тока, ограничиваемый по амплитуде диодом 14. В результате запирания транзистора 8 запирается т ранзистор 2. благодаря чему нагрузка 21 обесточивается. При этом благодаря протеканию тока через делитель 6 напряжения индикатор 4 излучает видимый свет.

Этим обеспечивается индикация срабатывания устройства защиты.

Увеличение падения напряжения между коллектором и эмиттером транзис3с3ра 2 в процессе его эапирания вызывает появление тока заряда конденсатора в RC-цепочке

15, проходящего через диод 13, резистор 17, база-эмиттерный переход транзистора 10 и датчик 7 тока, В резуль1чте транзистор 10 отпирается, а транзистор 12 удерживается в открытом состоянии на некоторое время, пропорциональное пос о ННоН времени

RC-цепочки 15. Транэи.".торы 11, 10 и 12 шунтируют базу транзиг1ора 8. Этим достигается удержание его, à также Tpанэистора

2 в Запертом состоянии B течение <екоторого времени, достаточного для пкп. ания переходных процессов в нагру:.êå 21 после ее отключения. К MQMeHry окг3><чл <ич заряда конденгатора в RC-Ueп 3 ке, предполагается "то шунгирую ций pe-.l г < и;> . к ест высокое conp

l и 12 переодяг в запертое состояние. После этого на базу транзистора 8 через резистор

16 вновь подается положительное напряже ние, Поэтому отпираются транзисторы 8 lI 2 и устройс3 во авгома3ически позвращаетсл в исходное состояние. Этим пбеспе«ивается автоматическое ппвторное вкпю ениг3 нагрузки 21.

Последовательная РС-цепочка 20 при меняется в случаях, когда нагрузка 21 имеет ,;ндук гинну& оелкцию. Гогда пр,1 зппvlpBнi н транзистора 2 HB нгм; е B.IBHèêàþò опасные перенап .чм енич. 3ак каê 3oê. В03 нi к ши и под дейст вием ЭДГ е Biëои нд jê Uèè, будeT зам nl к аться через R С-Ije÷ .зч к / 20

Предпагаемо . уст ро

Формула изобретения устройство дпя защи1ь< от перегрузок по оку трехфлзных «BlpvanK, содержащее грехфазНый мостовой выпрямитель, вывод ди гочапи переменного тока которого преднэзначс н дпя подкпю <ения к шинам игточника питания, первый BIII<àä диагонали постоянного ток соединен с пер пым выпг,дом Koммvтирующего 3пeìeH3а, бгок управления, индикатор и порогoBыи эл мент о тп и ч а ю щ е е с я тем, что цепью повышения надежности пу3е л ограни IeHHII рассеиаемой могцности на коммутирующем элементе, в устройство дог<опнитепьно вве. дены резистивный датчик тока и делитель напряжения, при этом комму3ирующий элемент выполнен B Bete 3 paHBI,c3opa п-р-ипроводимости, эмиттер котооого является вторы : пь3водом коммутирующего эле ле<<та, и он через резистивный датчик тока подключен к второму выводу диагонали постоянного тока трехфазного мостового выпрямителя, между коллектором транзистора, который является первым выводом коммутирующего элемента, и его эмиттером включены последовательно включенные индикатор и делитель напряжения. при этом ипок управления выполнен в виде эмиттерного повторителя на транзисторе и резисторе, трех управляющих транзисторов, двух диодов, четырех резисторов, параллельной

RC-цепочки, причем коллектор транзистора эмиттерного повторителя соединен с коллектором транзистора и-р-п- проводь мо сти, первым выводом первого резистора и через nocneqoBa enBHo соединечные герcpm

Составитель Л.Воропаева

Техред М.Моргентал Корректор Л.Бескид

Редактор M.ßíêoâè÷

Заказ 1718 Тираж 391 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101 вый диод, включенный в прямом направлении. и второй резистор соединен с первым выводом RC -цепочки, второй вывод которой соединен с базой первого управляющего транзистора l1 через третий резистор с 5 его эмиттером, который через второй диод, включенный в прямом направлении соединен с вторым выводом первого резистора и базой транзистора эмиттерного повторителя, эмиттер которого соединен с базой тран- 10 зистора и-р- п-проводимости и через резистор змиттерного повторителя — с змиттером транзистора и- р и -проводимости, а также с первым выводом четвертого резистора и эмиттером первого управляющего транзистора, коллектор которого и коллектор второго управляющего транзистора обьединены, база последнего соединена со средней точкой делителя напряжения, эмиттер второго и коллектор третьего управляющего транзисторов обьединены, база последнего подключена к второму выводу четвертого резистора, а эмиттер через пороговый элемент подключен к второму выводу диагонали постоянного тока трехфазного мостового выпрямителя
