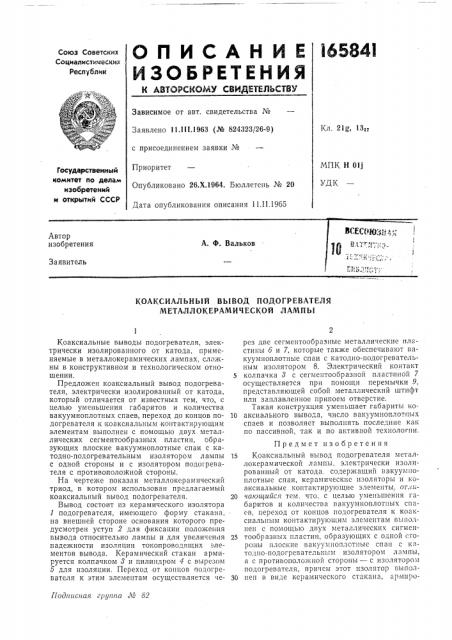

I6584I

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

СОюз Советски>(Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.111.1963 (№ 824323/26-9) Кл. 21@ 13iт с присоединением заявки №

МПК Н Olj

УДК

Приоритет

Опубликовано 26.Х.1964. Бюллетень № 20

Дата опубликования описания 11.11.19б5

Государственный комитет по делам изобретений и открытий СССР

ВСЕСОК)31-..:„ ., Автор изобретения

А. Ф. Вальков

Заявитель

КОАКСИАЛЬНЬ! Й ВЬ1ВОД ПОДОГРЕВАТЕЛЯ

МЕТАЛЛОКЕРАМИЧЕСКОЙ ЛАМПЫ

Коаксиальные выводы подогревателя, электрически изолированного от катода, применяемые в металлокерамических лампах, сложны в конструктивном и технологическом отношении.

Предложен коаксиальный вывод подогревателя, электрически изолированный от катода, который отличается от известных тем, что, с целью уменьшения габаритов и количества вакуумноплотных спаев, переход до концов подогревателя к когксиальным контактирующим элементам выполнен с помощью двух металлических сегментообразных пластин, ооразующих плоские вакуумноплотные спаи с катодно-подогревательным изолятором лампы с одной стороны и с изолятором подогревателя с противополо>кной стороны.

На черте>ке показан металлокерамический триод, в котором использован предлагаемый коаксиальный вывод подогревателя.

Вывод состоит из керамического изолятора

1 подогревателя, имеющего форму стакана, на внешней стороне основания которого предусмотрен уступ 2 для фиксации положения вывода относительно лампы и для увеличения надежности изоляции токо проводящих элементов вывода. Керамический стакан армируется колпачком 8 ии ццииллииннддрроом 4 с вырезом

5 для изоляции. Переход от концов подогревателя к этим элементам осуществляется чеПодписная группа ¹" 82 рез две сегментообразные металлические пластины 6 и 7, которые также обеспечивают вакуумноплотные спаи с катодно-подогревательным изолятором 8. Электрический контакт

5 колпачка > с сегментообразной пластиной 7 осуществляется при помощи перемычки 9, представляющей собой металлический штифт или заплавленное припоем отверстие.

Такая конструкция уменьшает габариты ко10 аксиального вывода, число вакуумноплотных спаев и позволяет выполнять последние как по пассивной, так и по активной технологни.

Предмет изобретения

15 Коаксиальный вывод подогревателя металлокерамической лампы, электрически изолированный от катода. содержащий вакуумноплотные спаи, керамические изоляторы и коаксиальные контактирующие элементы. отли20 чаюи1ийся тем, что, с целью уменьшения габаритов и количества вакуумноплотных спаев, переход от концов подогревателя к коаксиальным контактирующим элементам выполнен с помощью двух металлических сигмен25 тоооразных пластин, образующих с одной стороны плоские вакуумноплотные спаи с катодно-подогревательным изолятором лампы, а с противополо>кной стороны — с изолятором подогревателя, причем этот изолятор выпол30 неп в виде керамического стакана, армиро165841

Составитель Л. Фролова

Редактор H. Г. Копылова Текред Ю. В. Баранов 1(орректор О. Б. Тюрина

Заказ 3813)7 Тираж 1100 Формат бум. 60 90 /8 Обьем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

;.анного по наружной и внутренней цилиндрическим поверхностям коаксиальными контактирующими элементами, представляющими собой соответственно цилиндр и колпачок, и электрически соединенными с сегмептообразными пластинами.
