Способ пластификации поливинилового спирта

Способ пластификации поливинилового спирта

Иллюстрации

Показать все

Реферат

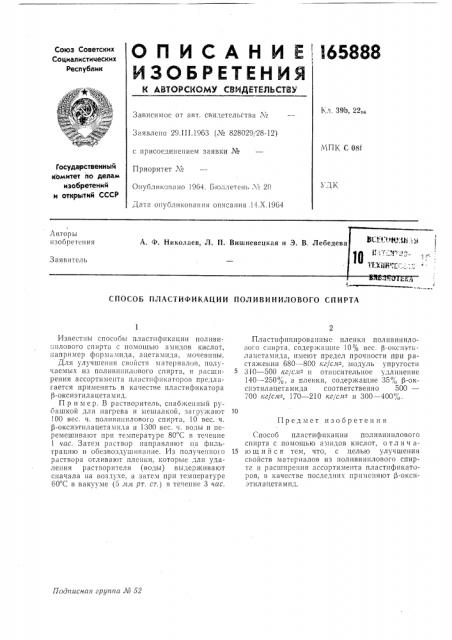

О П И C А Н И Е, l65888

Союз Советских

Социалистических

Республик

Кл. 39Ь, 22 „

Зависимое от авт. свидетельства X

Заявлено 29.III.1963 (¹ 828029/28-12) МПК С 08f с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

Приоритет №

УЛ,К

Опубликовано 1964. Бюллетень,, 20

Дата опубликования onèñàíèÿ .14.Х.1964

Авторы изобветенил

А. Ф. Николаев, Л. П. Вишневецкая и Э. В. Лебедева

Заявитель

СПОСОЬ ПЛЛСтИаИКЛЦИИ ПОЛИВИНИЛОВОГО СПИРтЛ

Предмет изобретен ия

Подписная группа JCo 52

Известны способы пластнфнкации поливи .;нлового спирта с помощью а мидов кислот, например формамида, ацетамида, мочевины.

Для улучшения свойств материалов, получаемых из поливинилового спирта, и расширения ассортимента пластш >икаторов предлагается применять в качестве пластификатора р-оксиэтилацета мид.

Пример. В растворитель, снабженный ру«ашкой g;IH нагрева H мешалкой, загну>кают

100 вес. ч. поливиннлового спирта, 10 вес. ч, Р-оксиэтнлацетамида и 1300 вес. ч. воды и перемешива|от при температуре 80 C в течение ! час. Затем раствор направляют на фильтрацию и обезвоздушнвание. Из полученного раствора отливают пленки, которые для удаления растворителя (воды) выдерживают сначала на возчуке, а затем при температуре

60 С в вакууме (5 л>к рт. ст.) в течение 3 час.

Пластифицированные пленки поливинилозого спирта, содер>кащне 10О/о вес. (3-окснэтилацстамнда, имеют предел прочности при растя>кении 680 — 800 кг/си-, модуль упругости

310 — 500 кг/с.а- н относительное удлинение

140 — 250Я„а пленки, содержащие 35,, 1З-оксиэтилацетамида соответственно 500—

700 кг/ся-, 170 — 210 кг/сл- и 300 — 400%.

Способ пластификации поливпнилового спирта с помощью амидов кислот, отлнч а15 ю шийся тем, что, с целью улучшения свойств материалов из поливинилового спирта и расширения ассортимента пластификаторов, в качестве последни. применяют g-окснэтилацетампд.
