Реферат



Изобретение относится к кухонному1 оборудованию, в частности к съемным ручкам посуды. Целью изобретения является повышение надежности и удобства пользования ручкой. Ручка к кухонной посуде с несущим элементом содержит ручку 1 с поперечным пазом 2 и продольным углублением 3, поперечный паз 2 выполнен прямолинейным , а продольное углубление 3 имеет форму прямоугольника, несущий элемент 4 посуды 5 снабжен выступом 6, образованным горизонтальным 7 и вертикальным 8 участками. При этом размер горизонтального участка 7 соответствует размерам прямоугольного углубления 3 ручки 1, а фиксирующий элемент 9 выполнен в виде С-образной пластины, верхний край 10 которой установлен в поперечном пазу 2 ручки 1. 1 з.п.ф-лы, 2 ил,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИX

РЕСПУБЛИК (si)s А 47 J 45/07

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

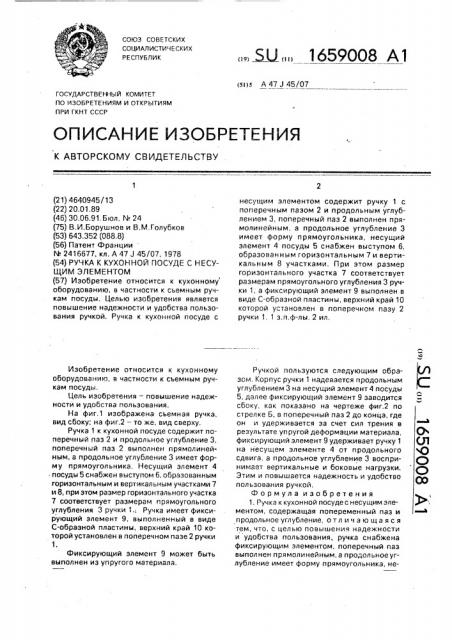

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4640945/13 (22) 20.01.89 (46) 30.06,91. Бюл. hL 24 (75) B,И.Борушнов и В,M,ÃoëóáêîB (53) 643.352 (088.8) (56) Патент Франции

М 2416677, кл. А 47 J 45/07, 1978 (54) РУЧКА К КУХОННОЙ ПОСУДЕ С НЕСУЩИМ ЭЛЕМЕНТОМ (57) Изобретение относится к кухонному оборудованию, в частности к съемным ручкам посуды. Целью изобретения является повышение надежности и удобства пользования ручкой. Ручка к кухонной посуде с

Изобретение относится к кухонному оборудованию, в частности к съемным ручкам посуды.

Цель изобретения — повышение надежности и удобства пользования, На фиг.1 изображена съемная ручка, вид сбоку; на фиг.2 — то же, вид сверху.

Ручка 1 к кухонной посуде содержит поперечный паз 2 и продольное углубление 3, поперечный паз 2 выполнен прямолинейным, а продольное углубление 3 имеет форму прямоугольника, Несущий элемент 4 . посуды 5 снабжен выступом б, образованным горизонтальным и вертикальным участками 7 и 8, при этом размер горизонтального участка

7 соответствует размерам прямоугольного углубления 3 ручки 1.; Ручка имеет фиксирующий элемент 9, выполненный в виде

С-образной пластины, верхний край 10 которой установлен в поперечном пазе 2 ручки

Фиксирующий элемент 9 может быть выполнен из упругого материала.

„..;5U,, 1659008 А1 несущим элементом содержит ручку 1 с поперечным пазом 2 и продольным углублением 3, поперечный паз 2 выполнен прямолинейным, а продольное углубление 3 имеет форму прямоугольника, несущий элемент 4 посуды 5 снабжен выступом 6, образованным горизонтальным 7 и вертикальным 8 участками. При этом размер горизонтального участка 7 соответствует размерам прямоугольного углубления 3 ручки 1; а фиксирующий элемент 9 выполнен в виде С-образной пластины, верхний край 10 которой установлен в поперечном пазу 2 ручки 1, 1 з.п.ф-лы. 2 ил, Ручкой пользуются следующим образом. Корпус ручки 1 надевается продольным углублением 3 на несущий элемент 4 посуды

5, далее фиксирующий элемент 9 заводится сбоку, как показано на чертеже фиг,2 по стрелке Б, в поперечный паз 2 до конца, где он и удерживается эа счет сил трения в результате упругой деформации материала, О" фиксирующий элемент 9 удерживает ручку 1 (Jl на несущем элементе 4 от продольного 0 сдвига, а продольное углубление 3 воспри- С нимает вертикальные и боковые нагрузки, Этим и повышается надежность и удобство пользования ручкой, Формула изобретения

1. Ручка к кухонной посуде с несущим элементом, содержащая попеременный паз и продольное углубление, отличающаяся тем, что, с целью повышения надежности и удобства пользования, ручка снабжена фиксирующим элементом, поперечный паз выполнен прямолинейным, а продольноеyrлубление имеет форму прямоугольника, не1659008

Составитель Н. Смирнов

Редактор Л. Герасимова Техред M.Moðãåí Tàë Корректор Э. Лончакова

Заказ 1797 Тираж 3 16 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауыская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул,Гагарина, 101 сущий элемент посуды снабжен выступом, образованным горизонтальным и вертикальным участками, при этом размер горизонтального участка соответствует размерам прямоугольного углубления ручки, а фиксирующий элемент выполнен в виде С-образной пластины, верхний край которой установлен в поперечный паз несущего элемента ручки, 2. Ручка по п,1, отличающаяся тем, 5 что фиксирующий элемент выполнен из упругого материала.
