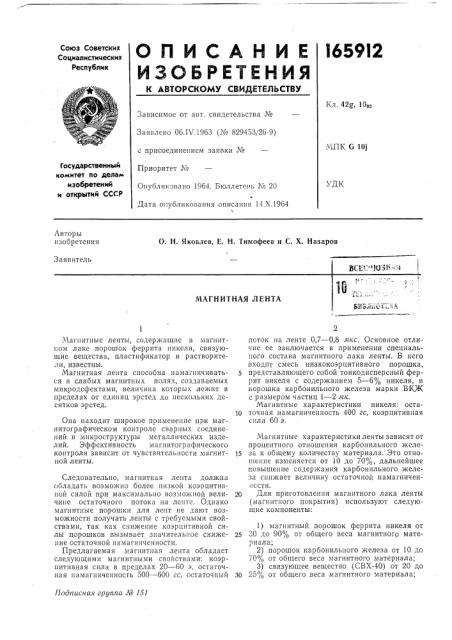

О П И С А Н И Е l659I2
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1;л. 42g, 100
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено Об. IV.1963 (¹ 829453/26-9) МПК 6 10j с присоединением заявки №
Государственный комитет по делам изобретений и открытий СССР
Приоритет №
О»убликовано 1964. Бюллетень № 20
Дата опубликования описания 11.Х.1964
Лвторы изобретения
О. Н. Яковлев, Е. Н. Тимофеев и С. Х. Назаров
Заявитель
МАГНИТНАЯ ЛЕНТА
ЬИЬА ОТ..".А
Подписная группа № 151
Магнитные ленты, содержащ»е в магнит»ом лаке порошок феррита»икеля, связующие вещества, пластификатор и растворители, известны.
Магнитная лента способна намагничиваться в слабых магнитных полях, создаваемых микродефектами, величина которых лежит в пределах от единиц эрстед до нескольких десятков эрстед.
Она находит широкое применение при магнитографическом контроле сварных соединений и микроструктуры металлических изделий. Эффективность магнитографического контроля зависит от чувствительности магнитной ленты.
Следовательно, магнитная лента должна обладать возможно более низкой коэрцитивной силой при максимально возможной величине остаточного потока на ленте. Однако магнитные порошки для лент не дают возможности получать ленты с требуемыми свойствами, так как с»ижение коэрцитивной силы порошков вызывает значитель»ое снижение остаточной намагниченности.
Предлагаемая магнит»ая лента обладает следующими магнитными свойствами: коэрпитивная сила в пределах 20 — 60 э, остаточная намагниченность 500 — 600 гс, остаточный поток на ленте 0,7 — 0,8 л кс. Основное отличие ее заключается в применении специаль»ого состава магнитного лака ленты. В него входит смесь низкокоэрцитивного порошка, представляющего собой тонкодисперсный феррит никеля с содержанием 5 — 6% никеля, и порошка карбонильного железа марки ВКЖ с размером частиц 1 — 2 лк.
Магнитные характеристики никеля: оста1о точная намагниченность 400 гс, коэрцитивиая сила 60 э.
Магнитные характеристики ленты зависят от процентного отношения карбонильного желе15 за к общему количеству материала. Это отношение изменяется от 10 до 70%, дальнейшее повышепие содержания карбонильного железа с»ижает величину остаточной намагничен»ссти.
20 Для приготовления магнитного лака ленты (магнитиого покрытия) используют следующие компоненты:
1) магнитный порошок феррита никеля от
25 30 до 90% от общего веса магнитного материала;
2) порошок карбонильпого железа от 10 до
70% от общего веса магнитного материала;
3) связующее вещество (СВХ-40) от 20 до
30 25% от общего веса магнитного материала;
165912
Предмет изобретения
Составитель Чебоксарова
Редактор Л. М. Жаворонкова Текред Ю. В. Баранов Корректор И. А. Шпынева
Заказ 2666/1З Тираж 725 Формат бум. 60 90 /ц Обьем 0,1 изд. л, Цена б коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр. пр. Серова, д. 4
Типография, пр. Сапунова, 2
4) пластификатор от 10 до 20о о от веса связующего вещества;
5) смесь растворителей — в 2 — 2,5 раза больше всего магнитного материала.
По окончании процесса диспергирон ания лак поливают на подложку (основу).
Предлагаемая магнитная лента найдет применение при магнитографическом контроле сварных соединений и при автоматическом контроле микроструктуры металлических изделий (труб, подшипников и т. д.).
Магнитная лента, содержащая в магнитном лаке порошок феррита никеля, связующие веб шества, пластификатор и растворители, о тл ич а ю щ а я с я тем, что, с целью получения низкой коэрцитивной силы при сохранении высокой остаточной намагниченности, состав магнитного лака ленты содержит порошок
10 кароонильного железа в количестве от 10 до
70о о пРи 5 — бо4-ном содеРжании никелЯ в тонкодисITåðñïом феррите никеля.
