Акустический распылитель

Акустический распылитель

Иллюстрации

Показать все

Реферат



Изобретение относится к распылению жидкости в струе газа, имеющей акустические колебания, и может быть использовано для очистки локальных площадей от жировых и прочих загрязнений перед окраской. Цель изобретения - расширение технологических возможностей за счет повышения мощности распылителя. Для этого в корпусе акустического распылителя выполнена дополнительная резонирующая полость, соосная основной и охватывающая последнюю. При работе частота совмещенных полостей резонансная, за счет чего получается скачок мощности, а также образуется равномерный поток газа на всем протяжении струи. 2 ил.

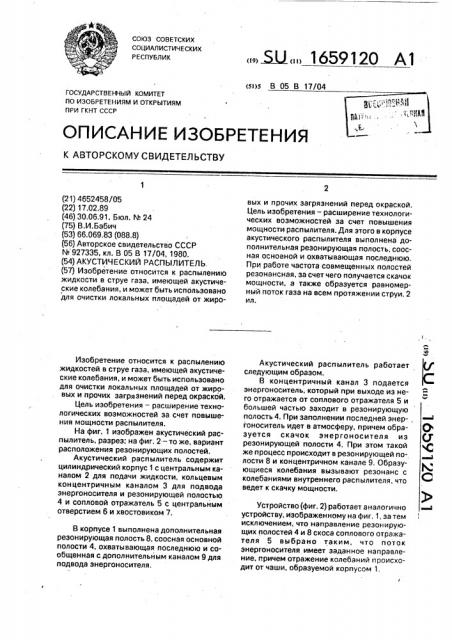

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 05 В 17/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О

С

М

О (21) 4652458/05 (22) 17.02.89 (46) 30.06.91. Бюл. М 24 (75) В.И.Бабич (53) 66.069,83 (088.8) (56) Авторское свидетельство СССР

М 927335, кл. В 05 В 17/04, 1980. (54) АКУСТИЧЕСКИЙ РАСПЫЛИТЕЛЬ. (57) Изобретение относится к распылению жидкости в струе газа, имеющей акустические колебания, и может быть использовано для очистки локальных площадей от жироИзобретение относится к распылению жидкостей в струе газа, имеющей акустические колебания, и может быть использовано для очистки локальных площадей от жировых и прочих загрязнений перед окраской, Цель изобретения — расширение технологических воэможностей за счет повышения мощности распылителя.

На фиг. 1 изображен акустический распылитель, разрез; на фиг. 2-то же, вариант расположения резонирующих полостей.

Акустический распылитель содержит цилиндрический корпус 1 с центральным каналом 2 для подачи жидкости, кольцевым концентричным каналом 3 для подвода энергоносителя и резонирующей полостью

4 и сопловой отражатель 5 с центральным отверстием 6 и хвостовиком 7.

В корпусе 1 выполнена дополнительная резонирующая полость 8, соосная основной полости 4. охватывающая последнюю и сообщенная с дополнительным каналом 9 для подвода энергоносителя. Ы,, 1659120 А1 вых и прочих загрязнений перед окраской.

Цель изобретения — расширение технологических возможностей за счет повышения мощности распылителя. Для этого в корпусе акустического распылителя выполнена дополнительная резонирующая полость, соосная основной и охватывающая последнюю, При работе частота совмещенных полостей резонансная, за счет чего получается скачок мощности, а также образуется равномерный поток газа на всем протяжении струи. 2 ил.

Акустический распылитель работает следующим образом.

В концентричный канал 3 подается энергоноситель, который при выходе из него отражается от соплового отражателя 5 и большей частью заходит в резонирующую полость 4. При заполнении последней энер-, гоноситель идет в атмосферу, причем образуется скачок энергоносителя из резонирующей полости 4. При этом такой же процесс происходит в резонирующей полости 8 и концентричном канале 9. Образующиеся колебания вызывают резонанс с колебаниями внутреннего распылителя, что ведет к скачку мощности.

Устройство (фиг. 2) работает аналогично устройству, изображенному на фиг. 1, за тем исключением, что направление резонирующих полостей 4 и 8 скоса соплового отражателя 5 выбрано таким, что поток энергоносителя имеет заданное направление, причем отражение колебаний происходит от чаши, образуемой корпусом 1, 1659120

Формула изобретения

Составитель А.Чал-Борю

Редактор И.Касарда Техред M,Ìoðãåíòàï Корректор,Т.Палий

Заказ 1803 Тираж 401 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Акустический распылитель, содержащий корпус с центральным каналом для подачи жидкости, кольцевым концентричным каналом для подвода энергоносителя и резонирующей полостью и сопловой отражатель с центральным отверстием и хвостовиком, отличающийся тем, что, с целью расширения технологических возможностей за счет повышения мощности распыли5 теля, в корпусе выполнена дополнительная резонирующая полость, соосная с основной и охватывающая последнюю.
