Реферат



Изобретение относится к машинам непрерывного транспорта и позволяет повысить долговечность. Устройство включает смонтированный на основании 1 и расположенный над ленточным конвейером (ЛК)2 отражатель (О) 3 и установленные на основании 1 перед О 3 дисками (Д) 4. Последние установлены на вертикальных осях, расположенных в поперечной относительно продольной оси Л К плоскости. При этом Д 4 нижними поверхностями контактируют с .лентой Л К 2. а их края со стороны верхних поверхностей имеют косые срезы. Груз по Л К транспортируется к Д 4 и надвигается на их косые срезы. При вращении Д 4 груз перемещается вдоль О 3 и сбрасывается с Д 4. 1 з,п. ф-лы, 2 ил, w bof fe Os СЛ Ю CJ ГО со

СОЮЗ СОВЕ1СКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (sr>s В 65 G 47/34

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР,"Г l "a%f4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4746981/03 (22) 09.10.89 (46) 30.06.91. Бюл. М 24 (71) Проектно-технологическо-конструкторское бюро Главного управления пути МПС (72) Э,Г.Амигуд и А.В.Яссель (53) 621.869 (088.8) (56) Лурье 3;С, и др. Транспортные устройства и склады на углеобогатительных и брикетных фабриках М.: Углетехиздат, 1956, с.57 — 59, рис.37

Зенков P.Ë. и др. Машины непрерывного действия. М.: Машиностроение, 1980. с.74, 77, рис.16 е.

„„SU „, 1659323 А1 (54) УСТРОЙСТВО ДЛЯ ПРОМЕЖУТОЧНОЙ

РАЗГРУЗКИ ЛЕНТОЧНОГО КОНВЕЙЕРА (57) Изобретение относится к машинам непрерывного транспорта и позволяет повысить долговечность. Устройство включает смонтированный на основании 1 и расположенный над ленточным конвейером(ЛК)2 отражатель (О) 3 и установленные на основании

1 перед О 3 дисками (Д) 4. Последние установлены на вертикальных осях, расположенных в поперечной относительно продольной оси ЛК плоскости. При этом Д 4 нижними поверхностями контактируют с лентой ЛК 2. а их края со стороны верхних поверхностей имеют косые срезы. Груз по

ЛК транспортируется к Д 4 и надвигается на их косые срезы. При вращении Д 4 груз перемещается вдоль О 3 и сбрасывается с Д

4. 1 з,п. ф-лы, 2 ил.

1659323

РОГ 2

Составитель Б,Толчанов

Техред М.Моргентал Корректор Т.Палий

Редактор А.Долинич

Заказ 1813 Тираж 494 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машинам непрерывного транспорта, используемым в разгрузочных устройствах, а именно к устройствам для промежуточной разгрузки конвейеров. 5

Цель изобретения — повышение долговечности.

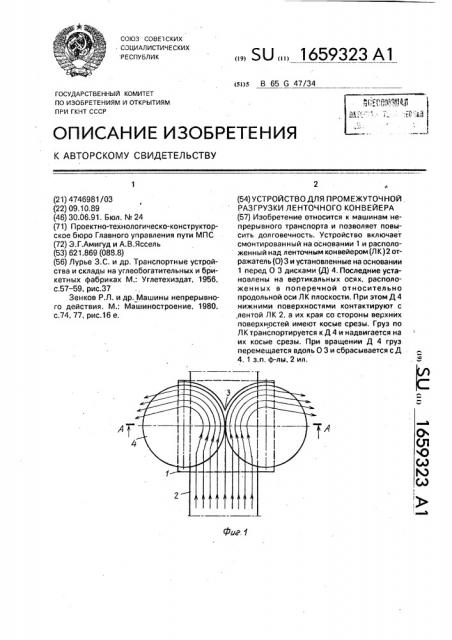

На фиг.1 изображено устройство, общий вид; на фиг.2 — разрез А-А на фиг.1.

Устройство содержит основание 1 (на- 10 ,, пример, стол), установленное на раме, транспортного средства (не показано), на котором смонтирован ленточный конвейер

2 и отражатель 3, установленный над конвейером 2 и предназначенный для направ- 15 ления"разгружаемого абразивного сыпучего груза. На основании 1 закреплены диски 4, установленные попарно в поперечном направлении относительно продольной оси 5 конвейера 2. Диски 4 установлены перед 20 отражателем 3, выполненным по контуру ,дисков 4.

При этом диски 4 контактируют нижними поверхностями с лентой конвейера 2 и выполнены с косыми срезами 6 по краям со 25 стороны верхних поверхностей, что позволяет абразивным частицам плавно надвигаться на диски 4. Вертикальные оси 7 дисков 4 смещены относительно боковых сторон конвейера 2 в противоположные сто- 30 роны относительно продольной оси 5, что позволяет увеличить вращающий момент.

Устройство работает следующим образом. 35

Транспортируемый конвейером абразивный или крупнокусковой груз приближается к дискам 4 и надвигается на их косые срезы 6, Сила, с которой груз действует на диски 4, и сила трения между дисками и лентой конвейера 2. направленные вдоль оси конвейера, образуют момент. поворачивающий диски. Диски, вращаясь, перемещают находящийся на них груз вдоль отражателя 3 в зону разгрузки.

При необходимости устройство можно перемещать вдоль конвейера 2, осуществляя равномерную загрузку площади под конвейером (эстакады. вагоны и т.д.).

° Формула изобретения

1. Устройство для промежуточной разгрузки ленточного конвейера, включающее смонтированный на основании и расположенный над ленточным конвейером отражатель, отличающееся тем,что, с целью повышения долговечности, оно снабжено установленными на основании посредством вертикальных осей и расположенными перед отражателем двумя дисками, вертикальные оси которых размещены в поперечной относительно продольной оси ленточного конвейера плоскости с возможностью взаимодействия дисков нижними поверхностями с лентой последнего, причем диски выполнены по краям со стороны верхних поверхностей с косыми срезами.

2. Устройство по п,1, о т л и ч а ю щ е ес я тем, что вертикальные оси дисков смещены относительно краев ленты конвейера в противоположные стороны.
