Устройство для нанесения связующего на минеральные волокна

Устройство для нанесения связующего на минеральные волокна

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для нанесения связующего на минеральные волокна,относится к производству теплоизоляционных изделий из минеральных волокон . Изобретение направлено на экономию расхода связующего, повышение качества нанесения связующего на волокна, форсунки для нанесения связующего вынесены из контура отдува. Отдув и распыление осуществляются различными воздушными потоками. Форсунки, установленные на охлаждаемом экране в камере волокноосаждения, допускают возможность углового перемещения их относительно экрана и под углом к нему. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>)s С 03 В 37/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКР ЫТИЯЬ

ПРИ ГКНТ СССР

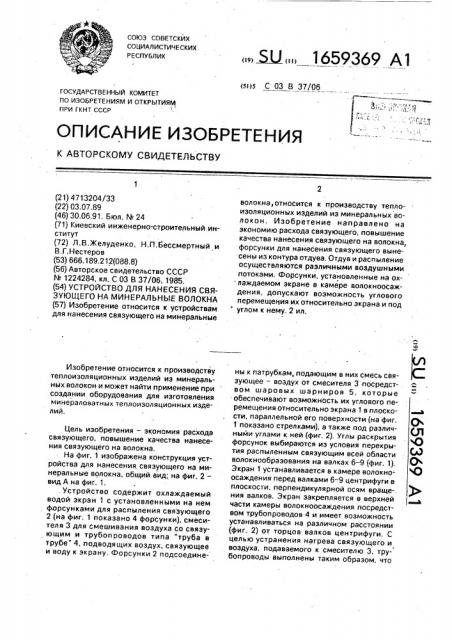

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4713204/33 (22) 03.07.89 (46) 30,06.91. Бюл. М 24 (71) Киевский инженерно-строительный институт (72) Л.В.Желуденко, Н.П.бессмертный и

В.Г. Нестеров (53) 666.189,212(088.8) (56) Авторское свидетельство СССР

М 1224284, кл; С 03 В 37/06, 1985. (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ СВЯЗУ1ОЩЕГО HA МИНЕРАЛЬНЫЕ ВОЛОКНА (57) Изобретение относится к устройствам для нанесения связующего на минеральные

Изобретение относится к производству теплоизоляционных изделий иэ минеральных волокон и может найти применение при создании оборудования для изготовления минераловатных теплоизоляционных иэделий.

Цель изобретения — экономия расхода связующего, повышение качества нанесения связующего на волокна.

На фиг. 1 изображена конструкция устройства для нанесения, связующего на минеральные волокна, общий вид; на фиг, 2— вид А HB фиг. 1. . Устройство содержит охлаждаемый водой экран 1 с установленными на нем фарсунками для распыления связующего

2 (на фиг, 1 показано 4 форсунки), смесителя 3 для смешивания воздуха со связующим и трубопроводов типа "труба в трубе" 4, подводящих воздух, связующее и воду к экрану. Форсунки 2 подсоедине,, Ы, 1659369 А1 волокна, относится к производству теплоизоляционных иэделий иэ минеральных волокон. Изобретение направлено на экономию расхода связующего, повышение качества нанесения связующего на волокна, форсунки для нанесения связующего выне-сены иэ контура отдува. Отдув и распыление осуществляются различными воздушными потоками. Форсунки, установленные на охлаждаемом экране в камере волокноосаждения, допускают возможность углового перемещения их относительно экрана и под углом к нему. 2 ил. ны к патрубкам, подающим в них смесь связующее — воздух от смесителя 3 -посредством шаровых шарниров 5, которые обеспечивают возможность их углового перемещения относительно экрана 1 в плоскости, параллельной его поверхности (на фиг.

1 показано стрелками), а также под различ. ными углами к ней (фиг. 2). Углы раскрытия форсунок выбираются из условия перекрытия распыленным связующим всей области волокнообраэования на валках 6-9 (фиг. 1).

Экран 1 устанавливается в камере волокно- осаждения перед валками 6-9 центрифуги в плоскости, перпендикулярной осям враще-. ния валков, Экран закрепляется в верхней части камеры волокноосаждения посредством трубопроводов 4 и имеет возможность устанавливаться на различном расстоянии (фиг. 2) от торцов валков центрифуги, С целью устранения нагрева связующего и воздуха, подаваемого к смесителю 3, трубопроводы выполнены таким образом, что

1659369 по наружной трубе подается вода для охлаждения экрана.

Для отдува волокон с валков центрифуги 6-9 имеется контур отдува 10.

Устройство работает следующим образом.

Расплав из конвертора поступает по трелке "Расплав"(фиг. 1) на валки центриуги 6-9. В центрифуге расплав "размыватся" по волокнообраэующим валкам 7 — 9 и тдувается потоком воздуха, выходящим иэ контура отдува 10 (фиг, 2, по стрелке Взо).

Направление движения отдуваемых волокон осуществляется по стрелке M-B (фиг. 2).

Поступающее в смеситель 3 связующее (Св)

И воздух (Bsp) (фиг. 1) образуют смесь, кртооая через форсунки 2 направляется в камеру олокноосаждения по стрелкам Ce-Bsp, деля его условно на две зоны: зона непокрытых связующим волокон Н (фиг. 2) и эона окрытых связующим волокон П. Минеральые волокна, отдуваемые от валков центрифуги, пролетая в пределах зоны Н, (фиг. 2, по стрелке М-В) охлаждаются и, пролетая сквозь поверхность распыления связующего, (фиг. 2, стрелка Cy-Bap) покрываются им.

Имеющаяся конструктивная возможность установки форсунок 2 под различными углами (фиг. 2) позволяет регулировать путь охлаждения волокон (в зоне непокрытых волокон Н (фиг. 2) и тем самым создавать ( оптимальные условия нанесения связующего на минеральные волокна в различных час, гях камеры волокноосаждения.

Регулируемая установка экрана в камеpie волокноосаждения, изменение расстояния (фиг. 2) и возможность регулирования

Положения форсунок с двумя степенями свободы относительно экрана позволяют обеспечить требуемое охлаждение волокон в зоне Н и значительно снизить выгорание связующего при его нанесении на минеральные волокна и устранить преждевременную поликонденсацию связующего.

Переход минеральных волокон из зоны

Н в зону П сквозь поверхность распыления

5 связующего (по стрелке Св-Взр) сопровождается покрытием минеральных волокон связующим.

В зоне покрытых волокон П камеры волокяоосаждения равномерно покрытые

10 связующим волокна осаждаются, образуя ковер, который после теплой обработки позволяет получить минераловатные изделия с равномерной прочностью сшивки слоев.

15 Таким образом, конструкция устройства для нанесения связующего на минеральные волокна позволяет значительно сократить потери дорогостоящего связующего (фенолоспирты) за счет его выгорания, 20 обеспечит равномерное распределение связующего по объему ковра и, как следствие, прочность сшивки его слоев, т.е, повысит качество изделий.

25 Формула изобретечия

Устройство для нанесения связующего на минеральные волокна при центробежноваловом способе их получения, содержащее

30 форсунки для распыления связующего и систему трубопроводов для подведения связующего и воздуха, о т л и ч а ю щ е е с я тем. что; с целью экономии расхода связующего, повышения качества нанесения связу35 ющего на волокна, оно снабжено расположенным перед валками центрифуги охлаждаемым экраном, а форсунки для распыления связующего установлены на последнем с воэможностью углового

49 перемещения относительно экрана в плоскости, параллельной его поверхности, а также под углом к ней, 1659369
