Состав для прозрачного огнезащитного покрытия по древесине

Состав для прозрачного огнезащитного покрытия по древесине

Иллюстрации

Показать все

Реферат



Изобретение относится к защитным покрытиям по строительным конструкциям из древесины для перевода их в группу трудносгораемых при сохранении текстуры. Изобретение позволяет получать составы для покрытий с поверхностным натяжением от 20 до 30 дин/см и жизнеспособностью 48 ч. дающие покрытия с нулевым индексом распространения пламени, прозрачные после ускоренного старения. Эффект достигается за счет использования в составе на основе от 55 до 69 мас.ч. водного раствора аминоальдегидных олигомеров с концентрацией от 45 до 60 мас.% от 7 до 11 мас.ч. фосфатов аммония и от 2 до 4 мас.ч. пентаэритрита в качестве модификатора, от 25 до 29 мас.ч. олиготриэтаноламинбората и дополнительно от 0,1 до 1,0 мас.ч. фторорганического ПАВ. 1 табл.

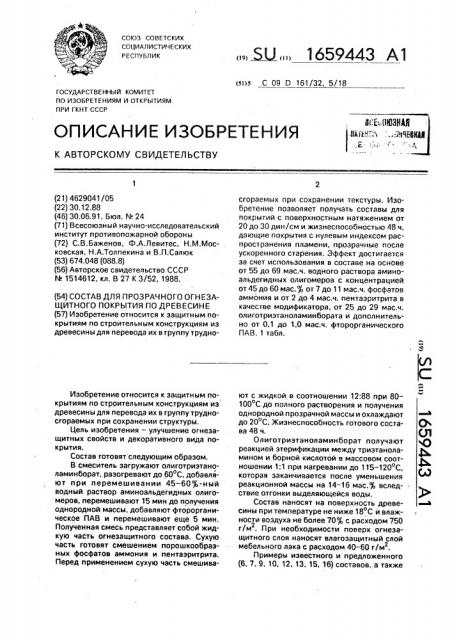

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю С 09D 161/32, 5/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4t. E :(163Й6

alii Р :.;.-. Л Щ (21) 4629041/05 (22) 30.12.88 (46) 30.06.91. Бюл. ¹ 24 (71) Всесоюзный научно-исследовательский институт противопожарной обороны (72) С.В.Баженов, Ф.А.Левитес, Н.M.Московская, Н.А.Тол пекина и В.П.Салюк (53) 674,048 (088.8) (56) Авторское свидетельство СССР № 1514612, кл. В 27 К 3/52, 1988. (54) СОСТАВ ДЛЯ ПРОЗРАЧНОГО ОГНЕЗАЩИТНОГО ПОКРЫТИЯ ПО ДРЕВЕСИНЕ (57) Изобретение относится к защитным покрытиям по строительным конструкциям из древесины для перевода их в группу трудноИзобретение относится к защитным покрытиям по строительным конструкциям из древесины для перевода их в группу трудносгораемых при сохранении структуры.

Цель изобретения — улучшение огнезащитных свойств и декоративного вида покрытия.

Состав готовят следующим образом.

В смеситель загружают олиготризтаноламинборат, разогревают до 60 С, добавляют при перемешивании 45 — 60 -ный водный раствор аминоальдегидных олигомеров, перемешивают 15 мин до получения однородной массы, добавляют фторорганическое flAB и перемешивают еще 5 мин.

Полученная смесь представляет собой жидкую часть огнезащитного состава, Сухую часть готовят смешением порошкообразных фосфатов аммония и пентаэритрита.

Перед применением сухую часть смешива„„5U„„1659443 А1 сгораемых при сохранении текстуры. Изобретение позволяет получать составы для покрытий с поверхностным натяжением от

20 до 30 дин/см и жизнеспособностью 48 ч, дающие покрытия с нулевым индексом распространения пламени, прозрачные после ускоренного старения, Зффект достигается за счет использования в составе на основе от 55 до 69 мас.ч. водного раствора аминоальдегидных олигомеров с концентрацией от 45 до 60 мас. $ от 7 до 11 мас,ч. фосфатов аммония и от 2 до 4 мас.ч. пентаэритрита в качестве модификатора, от 25 до 29 мас.ч. олиготриэтаноламинбората и дополнительно от 0,1 до 1,0 мас.ч. фторорганического

ПАВ. 1 табл. ют с жидкой в соотношении 12;88 при 80100 С до полного растворения и получения однородной прозрачной массы и охлаждают до 20 С. Жизнеспособность готового состава 48 ч.

Олиготриэтаноламинборат получают реакцией этерификации между триэтаноламином и борной кислотой в массовом соотношении 1:1 при нагревании до 115 — 120 С, которая заканчивается после уменьшения реакционной массы на 14 — 16 мас. вследствие отгон ки выделяющейся воды.

Состав наносят на поверхность древесины при температуре не ниже 18 С и влажности воздуха не более 70 с расходом 750 г/м . При необходимости поверх огнеза2 щитного слоя наносят влагозащитный слой мебельного лака с расходом 40 — 60 гlм .

Примеры известного и предложенного (6, 7, 9, 10, 12, 13, 15, 16) составов, а также

1659443 примеры для сравнения и свойства полученных покрытий приведены в таблице.

В примерах 1-7, 11-16 использован

50-",ь-ный раствор смолы ММФ-50, в примере 8 — смесь 55 -ного раствора смолы

ММФ-50 и смолы МС-р 100-с в соотношении

10:1, в примере 9-45 -ный и в примере 10—

65ф,-ный раствор смолы ММП.

В примерах 1-7, 11-16 использован диаммонийфосфат, в примере 8 — моно-, в примере 9 —, три-, в примере 10 — их смесь в соотношении 1;1;1.

В примерах 1-12 использовано ПАВ марки ПОФ-9, в примерах 13-16 — марки

ПОФ-9М (четвертичные аммониевые соли перфторпеларгоновой кислоты). При замене в примере 7 ПОФ-9 на триэтаноламиновую соль ПОЭК (перфторолигомерных кислот) свойства покрытия не изменяются.

Формула изобретения

Состав для прозрачного огнезащитного покрытия по древесине, включающий 4560,-ный водный раствор аминоальдегид5 ных олигомеров, фосфаты аммония, пентаэритрит и модификатор, о т л и ч а юшийся тем, что, с целью улучшения огнезащитных свойств и декоративного вида покрытия, он содержит в качестве

10 модификатора олиготриэтаноламинборат и дополнительно фторорганическое поверхностно-активное вещество при следующем соотношении компонентов, мас.ч.:

45-60 -ный водный раствор

15 аминоальдегидных олигомеров 55-69

Олиготриэтаноламинборат 25-29

Фторорганическое поверхностно-активное вещество 0,1-1,0

20 Фосфаты аммония 7-11

Пентаэритрит 2-4

1659443

1 1

1 1

1 Ю !

1 а

Щ a g Щ g

qo х,сс о! хх э с е ф ф ф ф 3 5.(CO

К !а СЪЪ К Д Я l% ad an иЪ

Ю сЧ!

» о а

I-c о

% с» и

C) мЪ » сч сч м мЪ сч

an

1

Le

v а

1 °

Ю мЪ Ю

C»I ° с с»Ъ

1 с»

Ю съ о л .сч

Le

v а (» мЪ мЪ

Le

v л сЧ о

I»

v а

1-»

» с»а

an сч

Ю л

t»

v а

1-(Ю а

v а

1-с

Le и а н с с Ъ

» о о

L» о а

1-» мЪ

С»! мЪ мЪ мЪ сч сс и а

f-I оа

C) » о мъ сч мЪ м Ъ сЧ с»

v а

I-I мЪ с с о л сч с о а

1-с

О съ мЪ сЧ

1

cd

»

v v и2 со

1 М мЪ О мЪ О мЪ И

3 к0 -Ф! I Ф

5j)A

z x z о. о. с! о о о х с»

Ф 8 с х о" LIo

1 х о а х х о z с» ф хк!. коф

Юх а о

» сЧ

О Ф сч

О л сч

0 л сч

»

О л сч. а

I ф cd

Ссс 8

Й О cd в e a!

Ab о о о с о

x x фи ае

Ф4 Р, й- х

3х )

)о !

Ю со

I л с Ъ

»

CV

xl

CcI о

E х ао

CeI

cd»C !

» х ь

Э

Ю а

1 В

cd X а ф

A cd

A cc

*кхф о X z

1659443

t( о с

О

Х ! к

ы о е !

d Х!

tk u u

ddXWO

М1еох

625, "6 хооее оииаа! д!

Ф х а t» л о е ао оэ и х Й н! ! с-еое

М сц о, х 4 е !d х е Q! ах 52

< 4

С3

Р \

О

Р1

О

С Ъ

Ch

СЧ!

cd

«» и о

V и

Я О е е х и c(!!

I

I !

I

1 !
