Изобретение относится к теплоэнергетике и может быть использовано в комплексах хранения водоугольной суспензии (ВУС) используемой в качестве топлива на ТЭЦ Целью изобретения является повышение стабильности суспензии и снижение потерь угля в виде донных отложений. Согласно настоящему способу хранящуюся водоугольную суспензию перемешивают агрегатом , имеющим уплотнение вала рабочего органа, причем в качестве защитной жидкости уплотнения используют водный раствор пластификатора, улучшающего стабильность и реологические характеристики ВУС - полиметиленнафталинсульфоната натрия (НФУ) (ТУ 6-14-19-647-85) или технического лигносульфоната натрия (ОСТ 13-183-13) Способ обеспечивает уменьшение гидроабразивного износа вала мешалки и увеличение стабильности ВУС при хранении 1 табл w Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 10 L i/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

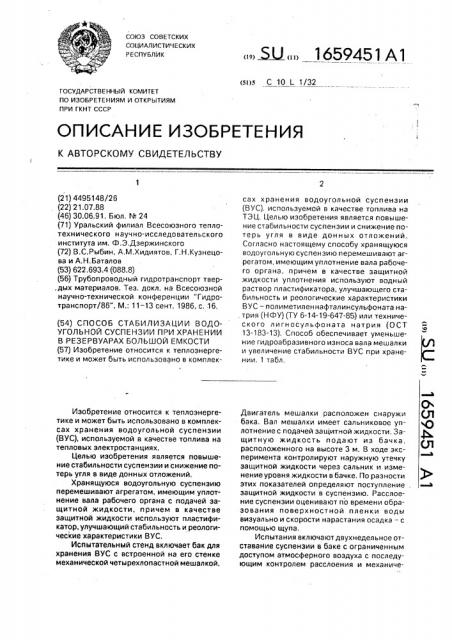

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4495148/26 (22) 21.07.88 (46) 30.06.91, Бюл. N 24 (71) Уральский филиал Всесоюзного теплотехнического научно-исследовательского института им, Ф.Э,Дзержинского (72) В.С.Рыбин, А.M.Õèäèÿòîâ, Г.Н,Кузнецова и А.Н. Баталов (53) 622,693.4 (088.8) (56) Трубопроводный гидротранспорт твер.дых материалов. Тез. докл. на Всесоюзной научно-технической конференции "Гидротранспорт/86", M.: 11-13 сент. 1986, с, 16, (54) СПОСОБ СТАБИЛИЗАЦИИ ВОДОУГОЛЬНОЙ СУСПЕНЗИИ ПРИ ХРАНЕНИИ

В РЕЗЕРВУАРАХ БОЛЬШОЙ ЕМКОСТИ (57) Изобретение относится к теплоэнергетике и может быть использовано в комплекИзобретение относится к теплоэнергетике и может быть использовано в комплексах хранения водоугольной суспензии (ВУС), используемой в качестве топлива на тепловых электростанциях.

Целью изобретения является повышение стабильности суспензии и снижение потерь угля в виде донных отложений.

Хранящуюся водоугольную суспензию перемешивают агрегатом, имеющим уплотнение вала рабочего органа с подачей защитной жидкости, причем в качестве защитной жидкости используют пластификатор, улучшающий стабильность и реологические характеристики ВУС.

Испытательный стенд включает бак для хранения ВУС с встроенной на его стенке механической четырехлопастной мешалкой.. Ы 1659451 А1 сах хранения водоугольной суспензии (ВУС), используемой в качестве топлива на

ТЭЦ, Целью изобретения является повышение стабильности суспензии и снижение потерь угля в виде донных отложений.

Согласно настоящему способу хранящуюся водоугольную суспензию перемешивают агрегатом, имеющим уплотнение вала рабочего органа, причем в качестве защитной жидкости уплотнения используют водный раствор пластификатара, улучшающего стабильность и реологические характеристики

ВУС вЂ” полиметиленнафталинсульфоната натрия (Н ФУ) (ТУ 6-14-19-647-85) или технического лигносульфоната натрия (ОСТ

13-183-13), Способ обеспечивает уменьшение гидроабразивного износа вала мешалки и увеличение стабильности ВУС при хранении. 1 табл.

Двигатель мешалки расположен снаружи бака. Вал мешалки имеет сальниковое уплотнение с подачей защитной жидкости. Защитную жидкость подают из бачка, расположенного на высоте 3 м. В ходе эксперимента контролируют наружную утечку защитной жидкости через сальник и изменение уровня жидкости в бачке. По разности этих показателей определяют поступление . защитной жидкости в суспензию. Расслоение суспензии оценивают по времени образования поверхностной пленки воды визуально и скорости нарастания осадка — с помощью щупа, Испытания включают двухнедельное отставание суспензии в баке с ограниченным доступом атмосферного воздуха с последующим контролем расслоения и механиче1659451 ское перемешивание мешалкой в течение 6 ч

В качестве пластификаторов использовались водные растворы полиметиленнафталинсульфонат натрия (НФУ) по ТУ

6-14-19-647-85, и технического лигносульфоната натрия по ОСТ 13-183-13. Результаты испытаний представлены в таблице. Из представленных в таблице данных видно, что использование предлагаемого способа хранения водоугольной суспензии обеспечивает уменьшение потерь угля, скапливающегося в донных отложениях; уменьшение трудозатрат за счет увеличения периодичности очистки резервуаров от донных отложений; экономию пластификатора, используемого для сохранения стабильности и реологических характеристик ВУС, в сравнении с известными техническими решениями, По сравнению с известным способом хранения ВУС, включающим введение пластификатора и механическое перемешивание хранящейся в резервуаре суспензии, предназначенным для восстановления стабильности и реологических характеристик

ВУС после длительного хранения, предложенный способ исключает быстрый износ уплотнений валов мешалок и других агрегатов с вращающимся рабочим органом, ис5 пользуемых в системе хранения и подачи

ВУС, вследствие высоких гидроабраэивных свойств водоугольной суспензии, и обеспечивает повышение стабильности ВУС при хранении.

Формула изобретения

Способ стабилизации водоугольной суспенэии при хранении в резервуарах большой емкости, включающий механиче15 ское перемешивание суспенэии с раствоpGM пластификатора при помощи агрегата, имеющего уплотнение вала рабочего органа, отличающийся тем, что, с целью повышения стабильности суспензии и сни20 жения потерь угля в виде донных отложений, производят постоянную подпитку суспенэии свежим раствором пластификатора в количестве не превышающем 0,40,5 от общего объема суспензии, путем ее

25 подачи в активную зону перемешивания через систему уплотнения вала.! +
